無線充電A4WP如何克服多模收端?前景如何?

發布時間:2014-09-08 責任編輯:sherryyu

【導讀】設計工程師肯定都知道,無線充電多模收端的設計是一個難點,特別是如果要做同時支持A4WPQiPWA三模的收端?,F(xiàn)在市面上的無線充電A4WP卻很好的克服了這個問題,那么它到底是如何做到的呢?

蘋果的iWatch漸行漸近,之前傳言的無線充電功能肯定會有,但是會用什么技術、什么標準則是大家一直在猜測的。不少人認為蘋果會用揩振式的A4WP標準,然而,按照蘋果的做法,他好像不會用其它機構主導的技術,因為就連手機上的USB接口他都要換成自家的標準,他怎會接受無線充電用其它家主導的標準呢?不過,揩振式的無線充電因其比電磁感應式具有更多的優勢,特別是在共公場所使用的優勢,比如不用對準線圈、可以有一定的距離、最主要可以一對多充電,所以,從智能穿戴電子產品的特性來看,諧振式無線充電方式更適合。在IIC展會上,昌旭與供應鏈上的專家討論,認為蘋果采用揩振式技術的可能性最大。

NXP在IIC發布高效率主動式振流A4WP芯片

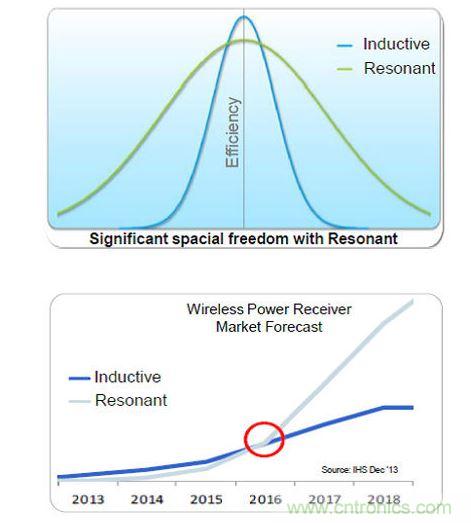

“雖然今天Qi標準仍是無線充電的主流,但是2016年諧振式無線充電會超過電磁感應式無線充電。因為前者可以實現松偶合、一對多充電、可以做更薄的線圈、可以通過藍牙來通信等很多優勢。”NXP半導體智能模擬產品線總經理Hyung Kim在日前的IIC-China會上表示。所以,他們目前將重點放在了揩振式的A4WP技術上。他指出,目前諧振式的無線充電A4WP有三種收端技術,包括被動振流、半橋主動振流和全橋主動振流。NXP專注于其中效率最高的全橋主動式振流無線充電技術。目前在收端的效率可以達到86%,充電距離可達1英寸。充電電流可達1.2A, 5V。“我們可以做出目前最小的A4WP收端芯片3.4x3.56mm。”他稱。

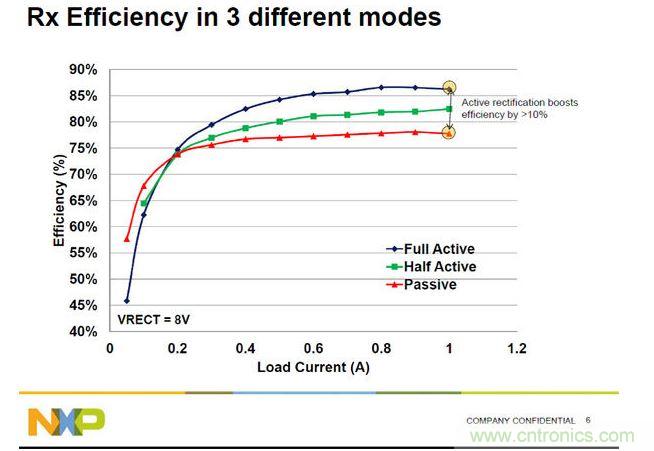

全橋主動振流式的A4WP收端芯片效率最高,NXP可以達到86%。
全橋主動振流式的A4WP收端芯片效率最高,NXP可以達到86%。

圖題:全橋主動振流式的A4WP收端芯片效率最高,NXP可以達到86%。

不過,Hyung Kim表示,雖然NXP最看好A4WP,但是基于目前Qi還是主流的技術,所以,他們會在今年的四季度推出多模A4WP/Qi/PWA的無線充電接收芯片。
[page]
臺灣高創科技,無線充電鐵氧體的傲者

在無線充電的模組中,有一個重要材料就是線圈下面的鐵氧體磁性材料,這層重要的屏蔽材料不僅因為它決定了模組的厚度,還因為它的成本占據了無線充電模組的重要比例。這種材料的配方與生產都具有高度保密性,目前全球做得最好的是日系的TDK與日立。不過,臺灣高創科技也是其中的佼佼者。

在IIC現場,憑借在鐵氧體磁性材料上的優勢,高創科技展示的各種超薄超小無線充電模組吸引了不少參觀者,我也被吸引過去。

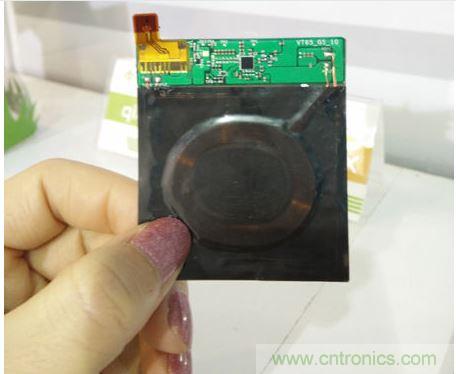

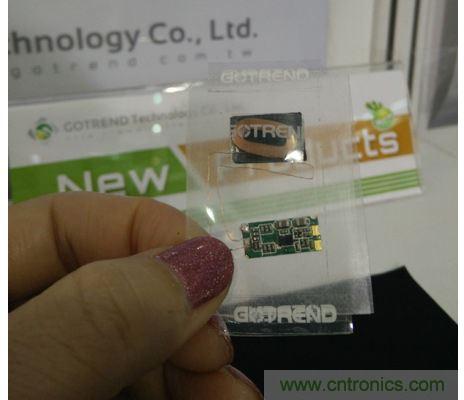

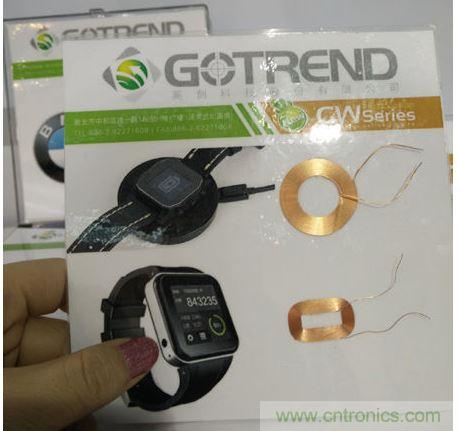

以上三個分別是為藍牙耳機、智能手表與手機設計的超薄無線充電模組

以上三個分別是為藍牙耳機、智能手表與手機設計的超薄無線充電模組

以上三個分別是為藍牙耳機、智能手表與手機設計的超薄無線充電模組

圖題:以上三個分別是為藍牙耳機、智能手表與手機設計的超薄無線充電模組。
[page]
該展臺負責人表示,藍牙耳機無線充電模組,電流100-200毫安,成本比較貴,大概5美元左右,主要是TI那個高度集成的芯片比較貴。手表無線充電和手機無線充電可以共用一套芯片方案,成本大概是3-4美元。“現在收端標準品都是0.6mm薄了,已可以滿足手機手表等電子產品對于厚度的要求。”他說,“發端的產品也已經可以做到1.5mm厚度(整體厚度)前一代的產品大概在3.5mm。”

對于未來的產品,該負責人表示,無線充電多模收端的設計是一個難點,特別是如果要做同時支持A4WPQiPWA三模的收端。“現在嘗試的做法是通過f p c的方式來實現,中間是一個小的線圈,實現磁感應的,外圍是一個大的fpc,實現共振式。”他透露。之前,他們有qi與PMA雙模的收端產品,厚度僅為0.66毫米。

“PMA標準也是不容忽視的。它的優勢是有星巴克麥當勞之類的連鎖店在推,所以這一塊也許會更好,走得更快。我們注意到去年國內的一些大手機公司包括中興華為都加入了PMA聯盟。”他提示道。
無線充電發端產品的演進,厚度大大減小。發端產品已經可以做到1.5mm厚度(整體厚度)前一代的產品大概在3.5mm。
圖題:無線充電發端產品的演進,厚度大大減小。發端產品已經可以做到1.5mm厚度(整體厚度)前一代的產品大概在3.5mm。
