拆手電筒,探可單鍵實現多種功能的電路設計
發布時間:2014-05-13 責任編輯:sherryyu
【導讀】大部分手電筒是在尾部裝有一個自鎖按鍵,按下按鍵后電筒通電開始工作,如果快速輕按此開關,可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。這個到底是為什么呢?通過拆解一個手電筒,看看內部電路終于明白了其中的奧秘,可見設計者是費了一些心思的。
大部分手電筒是在尾部裝有一個自鎖按鍵,按下按鍵后電筒通電開始工作,如果快速輕按此開關,可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。
一開始我接觸到手電筒,也覺得此功能很神奇,明明就一個電源開關連接到電池上,在工作中居然能實現按鍵功能,有點不可思議。后來拆了一只電筒看了里面的電路,終于明白了中間的原理,相信設計者在里面應該費了一番心思才得以實現。

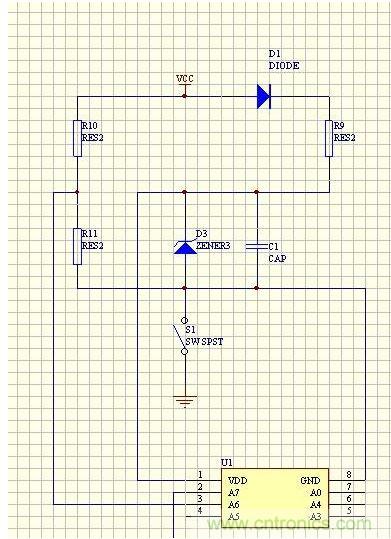

圖中開關對電源通斷進行控制,并且能同時通過快速輕按實現強光、弱光、閃爍功能切換。
前幾天有個客人讓我?guī)兔Ψ治鏊麄冸娡补ぷ鞑徽5脑?,一看也是同一電路,這里貼給大家分享一下。
分析:
1、S1為自鎖開關,當S1按下時,電池負極和單片機GND接通,單片機正常工作,控制LED燈輸出。
2、快速輕按S1,電池負極和單片機GND斷開,由電容C1給單片機繼續供電,只要C1容量足夠大,是可以讓單片機工作一段時間段。
3、快速輕按下S1時,因?yàn)殡姵氐呢?fù)極和單片機GND已經斷開,此時電池只有正極和整個電路相連,沒有構成任何回路,實際上電池不起任何作用,這樣可以把R10、電池都看成是懸浮在空中,單片機的A6腳通過R11接到單片機GND,讀到的外部狀態為0。
4、S1閉合時,電池負極和單片機GND連通,單片機的A6腳讀到的是R10和R11分壓后的狀態,只要R11的阻值超過R10的3~4倍,讀到的狀態為1。
5、在3和4過程中單片機根據其A6腳的狀態就可以知道S1沒有沒有快速輕按下,如果A6腳讀到狀態位0,就說明是快速輕按操作,手電筒需要進行功能切換。
二極管D1在快速輕按S1時防止電容C1上的電反向供給R10,穩壓管D3可以不要,電阻R9可以對電容充電電流進行限制,可以不要。
