【導讀】現在的工程師們關心的不再只是如何設計出一個產品，如何控制成本也成為工程師必備的功課，所以就涉及到產品的BOM清單。這里就無線充電器的設計原理及設計無線充電器各部分的成本價格，也就是BOM清單，跟大家詳細的分析一下。希望能夠?qū)こ處焸兗纫O(shè)計出好無線充電器又要控制成本的難題有所幫助。
很多對無線充電器不了解的朋友經常會問我們無線充電器主要由哪些部分構成，哪些模塊最貴，我們“無線充電圈”在這里也簡單分析一下。

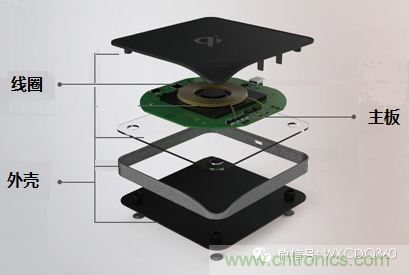

外殼直接決定一款無線充電器是否漂亮，是否深受消費者喜愛，看第一眼是否美觀很重要。大小是否合適，厚度是否適中，外形是否有個性等。
主板也就是控制電路板，決定無線充電的功能和性能的好壞，也是整個無線充電器成本占比最高的部分和最重要的部分。主板又主要由主控芯片、驅動芯片、功率器件、電阻電容及PCB板等構成。
線圈模組主要是無線電能轉換的模塊，主要由線圈和隔磁片構成。
這里分析的無線充電器主要是針對5W的手機無線充電器情況。
現以市面上價格為100人民幣左右的無線充電器的成本做一個簡單分析，由于每家外殼外觀不同，工藝不同，每家芯片方案有差異，且成本與需求量的關系很大，這里不詳細列出每個部分的價格，只分析大致比例情況。
[page]

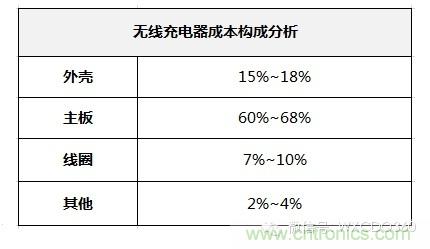

無線充電器成本構成情況見下表：
根據這張表，對無線充電器成本不了解的朋友也有了一定的認識，對于做無線充電器開發的朋友也是一個總結，想想從什么地方下手去控制成本了。
根據上述成本構成表情況，可以看出主板占到了整個無線充電器成本的60%以上，因?yàn)楹芏嗳藭f主板為什么這么貴，因?yàn)橹靼謇锩娴臇|西很多，我們這里再詳細針對主板的成本構成做一個分析。

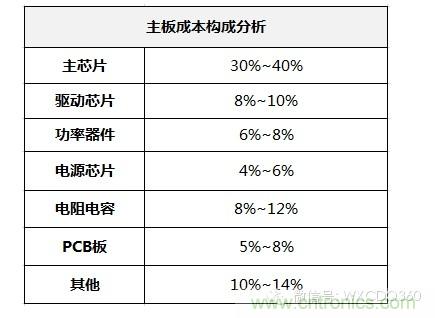

具體見下表：
可以看出，主芯片占到整個成本的30%以上，當然不同的方案，功能性能不同，集成情況不同，芯片價格也會差異很大。
如果要控制主板的成本，可以考慮的因素就會很多，但主要與需求量的關系很大，電子元器件的成本與量的關系會非常大。因此如果無線充電器市場發展起來后，整個主板的成本也會有較大幅度的降低。
我們“無線充電圈”分析的無線充電器是市面上比較好的被廣大消費者接受的無線充電器情況，針對的也是功能性能齊全，品質優良的無線充電器產品情況。
當然功能殘缺，偷工減料的產品會有較大差異，也不在我們的分析范圍。
