面向數據轉換和高速收發的低功耗，高性能μModule 穩壓器

發布時間：2013-05-06 責任編輯：andyzhong

【導讀】凌力爾特 公司近日推出的µModule (微型模塊) 穩壓器LTM8028因 其低功耗、低噪聲、1mv輸出波紋等特點而被很多的電源制造廠家（特別是制造線性穩壓器）重點關 注。同時它的高度性能整合技術也引領著線性電源發展的潮流。


 新型穩壓器LTM8028簡介 新型穩壓器LTM8028簡介

凌力爾特公司 (Linear Technology Corporation) 推出 1mV 輸 出波紋 µModule (微型模塊) 穩 壓器LTM8028，該新器件特別為數據轉換器和高速收發器供電而設計。低輸出紋波最大限度地抑制 了高速數據收發器中的隨機抖動，可實現絕佳的誤碼率 (BER) 性能。測試顯示，當給一個模數轉 換器 (ADC) 供電時，與典型的降壓型穩壓器相比，LTM8028 可改善13dB 無寄生動態范圍 (SFDR)。該 µModule 穩壓器采用緊湊型 15mm x 15mm x 4.92mm BGA 封裝，其整合了一個 36V 同步降壓開關電源，用于為一個 5A 線性后置穩壓器供電。為盡量減少線性穩壓器的功耗和壓降，該器件可自動調整內置同步穩壓器的輸出電壓。

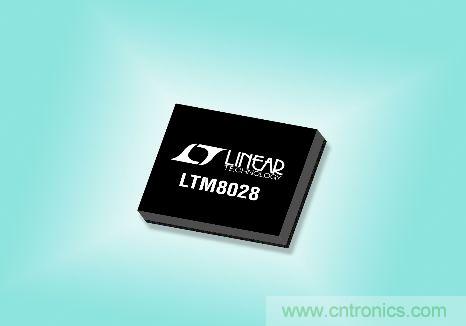

圖1：穩壓器LTM8028

穩壓器LTM8028的技術特點

一個三態數字接口用于確定 LTM8028 的輸 出電壓，其可在 0.8V 至 1.8V 的范圍內以 50mV增量進行調節。輸出電壓調節準確度在整個溫度范圍內為 ±1.5%。輸出噪聲在 10Hz 至 100kHz 的頻率 范圍內僅為 40µVRMS。降壓型穩壓器具有一個準確度在 ±10% 以內的用戶可調電流限值，以及一 個介于 200kHz 至 1MHz 之間的可調開關頻率，并可選擇同步至一個處于相同頻率范圍的外部時鐘。

穩壓器LTM8028應用范圍

LTM8028 保證在 -40°C 至 125°C 范圍內工作，內部溫度范圍為 -55°C 至 125°C。器件有現貨供應，以 1,000 片 為單位批量購買，每片價格為 14.20 美元。

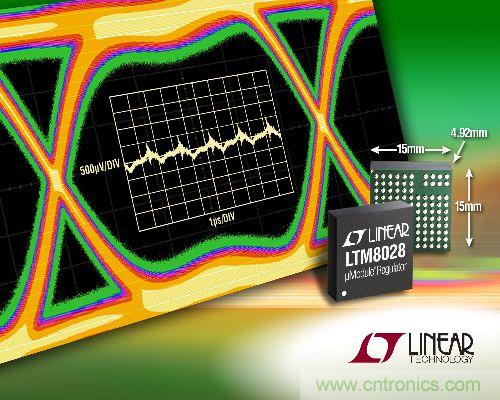

圖片2：1mV 輸出紋波、5A 降壓型 µModule 穩壓器可在高速收發器和數據轉換器應用中降低誤碼率

性能概要：LTM8028

。低噪聲降壓模塊
。與典型開關電源相比，SFDR 改善了 13dB
。輸出波紋 <1mV
。6V 至 36V VIN 范圍
。在內部鏈接的開關電源和 LDO VOUT
。引腳三態接口設置 VOUT 在 0.8V 至 1.8V 范圍 (以 50mV 增量)
。在整個溫度范圍內準確度達 ±1.5%
?？刹⒙?lián)至高達 10A
