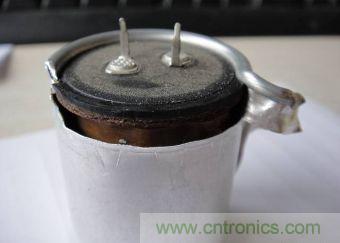

圖1：電解電容拆解前的留念照

引腳我們行話叫導針，小型品都是刺鉚上去的，我們一般看上去會有整齊的一排小孔反面有整齊的4瓣花。這東西一定要整齊牢固，否則會出現很多問題。比如接觸電阻大，內阻大，無容量，紋波電流偏小等等問題。嚴重的時候會因?yàn)殡娏鬟^大而燒毀。在這里，電容的容量取決于正箔的面積，負極是吸附再電解紙上的電解液，而負極箔是專門用來引出的。

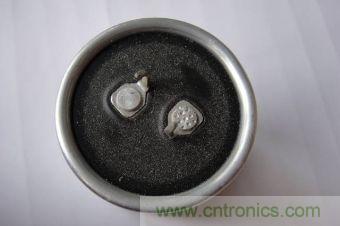

圖2：電解電容的引腳

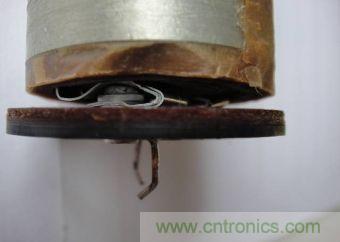

圖3：卸下電解電容的外衣

點擊查看：電解電容選型指南
http://www.me3buy.cn/ads/cntads/banner_id/579/from/alone

一般我們打開鋁電解，只要把收腰部分用斜口鉗撕掉一圈就可以把內部的芯包拿出來了，這時候內部的紙卷應該是濕潤的，鋁殼底部應該會殘留一些電解液，一般不會多，甚至沒有，沒關系，只要紙卷濕就可以，現代的電解電容儲存電解液的地方就是電解紙。里面所用的紙張也很有講究，一般普通貨都是用的黃紙，就是顏色是黃的。高級貨和高頻低阻抗品都會用白紙，而最好的是黑紙，很少，只見過BLACK GATE用過，是他自己碳化處理過的。

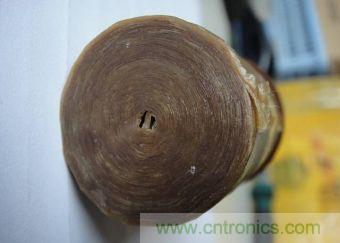

圖4：電解電容里面所用的黃紙


圖5：捏一捏紙卷，看看是否結實

點擊查看：如何判斷電解電容真假
http://www.me3buy.cn/ads/cntads/banner_id/580/from/alone

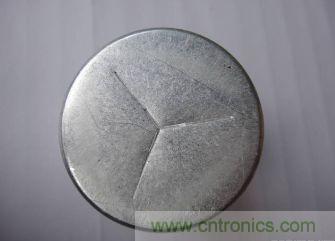

而鋁外殼是起一個封裝的作用。除螺栓和軸向電容以外，防爆口基本都是做在鋁殼上的。這時候可以捏一捏紙卷，應該會比較結實，很軟說明卷的不好，損耗肯定會比較大。而過緊也不好，壽命偏低，因?yàn)閮Υ娴碾娊庖壕蜕倭恕?br />
去掉固定的電子膠帶，就可以拆開內部的鋁箔卷了。拆開后可以看紙張的材質是否均勻，鋁箔是否有明顯的劃痕黑斑等。打開到引線的時候，可以看看刺鉚的是否牢靠，大型的引線可能會有很多對，那是增加輸出電流降低內阻用的。大型的電解引條是純鋁條，多半是用超聲波壓接的方式，看不到小孔，但是連接的更牢靠。

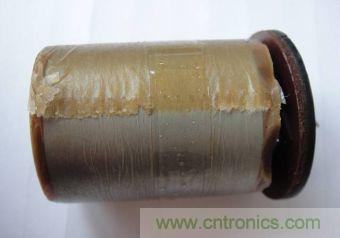

圖6：去掉電解電容固定的電子膠帶

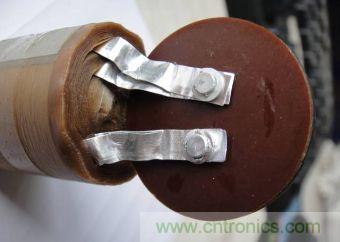

圖7：漏出來的電解引條

拆過電解電容后要洗手，不要弄到口閉眼睛，揮發出來的電解液毒性很小，主要成分是乙二醇。拿板子時候不能把電容當把手拿。PCB電容焊盤距離要與電解電容腳距一致，否則電容劈叉容易漏液。無極性電解電容不能用于交流電路。摔過的電解電容不要再用。久存的電解電容使用前要老練，否則直接上電容易爆開。

點擊查看：電解電容在線選型工具
http://www.me3buy.cn/ads/cntads/banner_id/581/from/alone

[page]
一些常見疑慮

1.電解電容越大爆炸起來越厲害

錯。只要電解電容的質量合格，8MM直徑的和120MM直徑的爆炸起來沒太大區別，倒是小型的要小心，6MM直徑以及以下直徑的小體積電容都沒有防爆槽，一旦炸起來和小鞭炮差不多聲音和威力。因?yàn)檫@么小的鋁殼很難控制防爆槽的壓力，所以索性就沒有做。

2.電解電容能不能躺著裝

可以的，倒過來都成。唯一要擔心的是不要有東西擋著防爆口。

3.電解電容能不能頂上抹膠水貼外殼上？

不可以，會擋著防爆口，一旦炸了，要么防爆口開不開，整體炸了，更慘烈。要么防爆口開了，頂起電容，導致內部短路，損失更大。

4.鉭電容和普通電容一樣用

未必，鉭電容的危險系數比普通的大。雖然性能不錯，但是最好按照2倍的余量去用，穩定壓倒一切。

5.OS比電解電容好多了

OS也屬于鋁電解電容的一種，不過經過了烘箱，特殊電解液凝固了，通過電子導電來實現高頻率低阻抗的特性。
