電池使用時間詳細介紹

發布時間:2013-01-11 責任編輯:easonxu

【導讀】針對需要獨立式編譯碼器的系統,以及將嵌入式模擬I/O整合于基頻或應用處理器芯片的系統,這些裝置的超低功耗及處理功效能夠?yàn)槠涮峁┑凸囊粲嵔鉀Q方案。


便攜式消費性電子裝置的制造商面臨許多挑戰。他們必須開發出符合成本效益又兼顧高效能與多功能音訊解決方案,同時延長電池的使用時間。另一方面,制造商還得縮短開發時間,以便搶先在市場上推出新產品。隨著超低功耗編譯碼器具備嵌入式迷你DSP及強大圖形式程序設計工具的發展,制造商如今已經能夠因應這些復雜的需求。

針對需要獨立式編譯碼器的系統,以及將嵌入式模擬I/O整合于基頻或應用處理器芯片的系統,這些裝置的超低功耗及處理功效能夠?yàn)槠涮峁┑凸囊粲嵔鉀Q方案。圖形程序設計環境及豐富的軟件鏈接庫能夠縮短應用程序的開發完成時間,使其遠少于在一般程序設計環境下進行開發所需要的時間。

就低功耗運作方面而言,許多新一代的低功耗編譯碼器都能夠以單一1.5V至1.8V電壓運作模擬及數字核心,若以低達1.26V的電壓運作數字核心,還能夠進一步降低功耗。許多裝置都有低功耗運作模式,然而,額外的功率調節選擇能夠讓設計人員根據錄制及播放時使用的個別配置及處理選項來調節功率,這可協助設計人員將功耗降至最低,進而機動性地根據輸入及輸出的信道數、輸出驅動需求、取樣率、輸入與輸出所需的訊號噪聲比(SNR)效能以及使用的處理功能等不同條件進行最佳化。

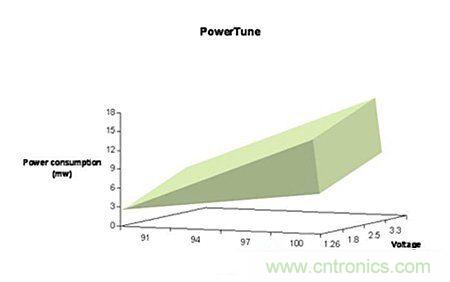

圖1:編譯碼器的耗電量
圖1:編譯碼器的耗電量

如圖1所示,編譯碼器的耗電量可透過這項功能進行調節,對于不同的音訊再現模式 (來電、簡訊鈴聲、語音通訊及音樂播放)、不同的I/O配置(手機與手機操作)及不同的訊號處理需求 (低噪聲與高噪聲通訊環境) ,皆能達到最佳效能。針對無需轉換的模擬旁路運作模式、PLL與無需PLL的運作,或者D類與AB類耳機驅動配置,功率調節控制都能夠提供額外的配置選項,而這些配置控制皆是透過I2C或 SPI總線進行管理。

[page]
功率調節能夠大幅延長便攜式音訊裝置的電池使用時間。低功耗運作模式能夠使具備訊號處理功能的超低功耗編譯碼器將來電 / 簡訊鈴聲的功耗降至5mW以下,并且使8kHz或16kHz語音通訊的功耗降至7mW以下,同時使最高音質 44.1kHz 立體聲耳機音樂播放的功耗降至10mW以下。

結合超低功耗資料轉換及低功耗訊號處理等功能在同一芯片上能夠使內含應用處理器及編譯碼器的一般系統架構發揮顯著的節能效用。在這些架構中,超低功耗編譯碼器能夠執行應用處理器的部分或全部音訊處理功能。

具備基頻芯片或應用處理器芯片的系統都有模擬輸入及/或輸出功能。具有訊號處理功能的編譯碼器提供了一個成本低且開發過程短的解決方案,能夠整合其它功用或功能,完全不需要重新進行程序設計或更換現有的基頻或應用處理器,另一項可延長電池使用時間的強大工具是具備嵌入式迷你DSP的全新超低功耗編譯碼器。這些裝置及其強大的圖形程序設計工具能夠?yàn)楸姸啾銛y式音訊處理及通訊系統架構提供低功耗的音訊解決方案。其中,立體聲播放的功耗可低至2.4mW,這是透過使用圖形軟件環境進行程序設計而達成的,也可簡化制造商的程序設計。

便攜式消費性電子產品市場的競爭十分激烈,而且變化步調相當快??焖俚纳鲜袝r(shí)程及超低的功耗能縮短制造商的設計過程,并協助他們開發出與眾不同的產品。而具備整合式DSP的超低功耗音訊轉換器以及有助于加速程序設計的圖形式軟件開發環境即為其中的競爭優勢。
