峰值效率高達95%且是同類產品最高的開關穩壓器

發布時間:2012-12-06 責任編輯:abbywang

【導讀】ADI推出同類產品中效率最高的開關穩壓器,采用緊湊型4 mm x 4 mm 24引腳LFCSP封裝,可在-40攝氏度至+125攝氏度結溫范圍內工作,效率配置針對低占空比操作進行了優化,峰值效率高達95%。


Analog Devices, Inc. (ADI)最近推出4 A/6 A、20 V輸出dc-dc穩壓器ADP2384/ADP2386,具有超過95%的超高轉換效率,均為緊湊型解決方案。ADP2384/86穩壓器提供4.5 V至20 V的寬輸入電壓范圍,輸出范圍從最低0.6 V可達最高18 V,電壓精度為1 V。精確的限流保護允許使用較小的電感,有助于最大限度減少電路板空間。ADP2384/86穩壓器提供精密使能輸入和電源良好輸出,支持簡單可靠的啟動序列。

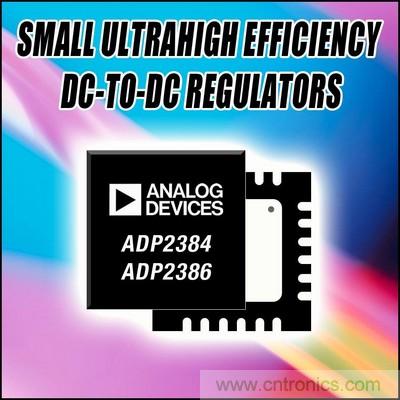

ADI推出同類產品中效率最高的開關穩壓器
圖題:ADI推出同類產品中效率最高的開關穩壓器

ADP2384/86提供出色的穩定性和瞬態響應,以便最大限度減少輸出電壓紋波。兩款穩壓器的開關頻率可與外部時鐘同步,以便消除穩壓器之間的拍頻。ADP2384/86在-40攝氏度至+125攝氏度結溫范圍內工作,采用緊湊型4 mm x 4 mm 24引腳LFCSP封裝。

ADP2384/86 dc-dc穩壓器主要特性

峰值效率高達95%,效率配置針對低占空比操作優化
寬輸入電壓范圍:4.5 V至20 V
輸出電壓可在0.6 V至90%輸入電壓范圍內調整
精確限流保護,降低外部電感尺寸和整體解決方案尺寸
同步輸入,可將輸入紋波電流減至最小,并簡化輸入濾波器設計
精密使能輸入和電源良好輸出可實現簡單、可靠的啟動時序
ADP2384和ADP2386彼此引腳兼容
緊湊的解決方案:168 平方毫米(14 mm ×12 mm)
