【導讀】近年來由于對LED的性能發展和節能的日益關注，LED被用于照明、超薄電視機的背光等等各種各樣的用途，今后更有望作為各種設備的光源而被廣泛應用。其中高亮度LED可用作為相機攝影用的光源。如今，像智能手機、數碼相機、數碼攝像機等便攜式設備中都安裝了高亮度的攝影用光源LED，作為動畫攝影時的火炬之光以及靜止攝影時的閃光被使用。由于LED今后性能的不斷提高，可能會被更廣泛的用于拍攝場景。
LED閃光的應用
LED具有這一特征，由控制通過的電流量及時間來調整其自身亮度。因此適用于拍攝場景，使得廣泛應用靜止攝影時的閃光和動態攝影時的火炬之光成為可能。

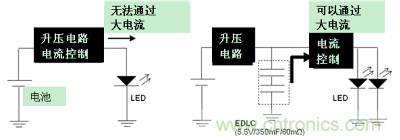

圖1（左）為一般的LED閃光電路結構。LED的電源為電池，因此流入LED的電流為電池的性能所制約。因此明亮度也受到制約。為了配合LED性能的提高及攝影的情況，則需要更明亮的發光，因此必須大電流流向LED。在此，圖1（右）為電氣雙層電容器（EDLC）作為輔助電源來使用的電路結構。在這一電路中，電池?zé)o法提供的大電流可以由EDLC來提供，因此與電池的限制無關，LED也能更明亮的發光。
圖1：LED閃光的電路結構（左：無EDLC、右：使用了EDLC）

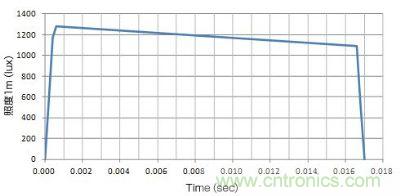

圖2中EDLC作為輔助電源，顯示了8A的電流流入LED時的數據。得出的結果是超過了1,000lux的亮度。
圖2：使用了EDLC，大電流（8A）驅動LED時的發光特性
[member]
[page]
最適合LED閃光系統的EDLC
為了在極短的時間內向LED提供大電流，作為輔助電源被使用的充電粒子的特性要求容量大、內部電阻低。此外，為了在不同環境下能提供穩定的電流，在大溫度范圍內內部電阻低且穩定也是必要條件。
EDLC可能實現大容量，因?yàn)樵砩喜粫?huì)有化學反應的蓄電構造與電池相比能夠減少內部電阻。村田制作所的EDLC不論電極材料還是構造都是最適合的，雖然是小型、超薄的輕包裝，卻在大溫度范圍下實現了低電阻(數十mΩ)，以及大容量的電容器。因此，使大電流A在大溫度范圍內能低損耗放電。為此，可以在數十毫秒到數百毫秒間向LED提供一般手提設備的電池難以提供的超過2A的大電流。

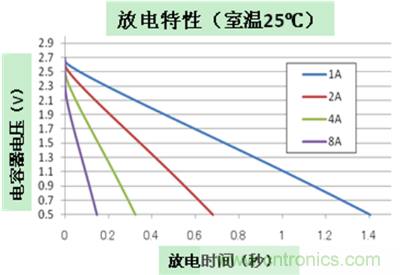

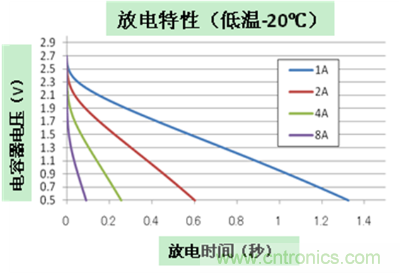

圖3：放電特性 (2.7V/700mF/30mΩ產品)
表1為村田制作所的EDLC產品一覽，圖4為使用了我公司EDLC的LEDflach演示板。這個系統能在33毫秒內向LED提供最大為8A的大電流。（可控制在2A-8A/10-60毫秒）

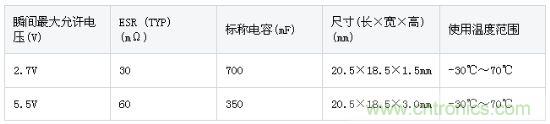

表1 EDLC產品一覽（DME系列）

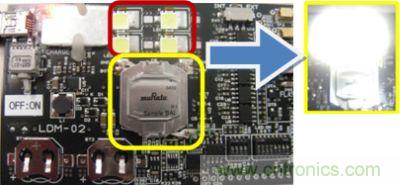

圖4：使用了EDLC的LED閃光演示板
[page]
LED今后的發展
作為智能手機、數碼攝像機中攝影用燈的LED被廣泛使用。這些機器中EDLC用作LED的輔助電源，能實現更明亮的閃光。另一方面，數碼相機使用了疝氣管閃光系統，具有易控制、省電省空間的特征，有望替代LED。至今為止，能通較大電流的電路系統、高發光率的LED都需要大容量和低電阻的EDLC。
配備了攝像頭的設備的用途在不斷擴大，有望在我們的生活中占據更為重要的位子。我公司將繼續研究商品的特征，繼續提案最適合驅動LED的小型、薄型輕包裝并容量大、電阻低的EDLC，并且繼續為提高配備攝像頭設備的便利性做出貢獻。
