逆變器中能量緩沖器的電容選型原則

發布時間:2012-06-11 來源:Vishay

中心議題:
  • 根據能量緩沖器的需求在薄膜電容器和鋁電解電容器之間進行取舍

太陽能逆變器在太陽能電池板和主電網之間扮演著接口的角色。如圖1所示,在太陽能逆變器內部會發生兩個功率過程。一個DC/DC轉換器控制著太陽能電池板的工作點,使之達到最大的功率輸出。DC/AC轉換把這部分功率輸送到主電網,同時執行主電網運營商設立的各種管控規則。能量緩沖器會吸收掉兩個轉換器之間功率流的差值。成功實現這個過程在很大程度上取決于能量緩沖器選擇的電容器。本文介紹了在薄膜電容器和鋁電容器之間如何進行取舍,以及在選擇一個或其他電容器時需要考慮的因素。

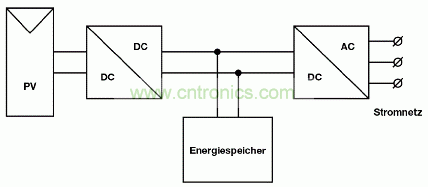

 圖1:太陽能逆變器功能框圖
圖1:太陽能逆變器功能框圖

通過安裝能量緩沖器,你可以把從太陽能電池板汲取最大功率,同如何把這種能量注入到主輸配電系統這兩件事分開處理。而且,這么做會降低設計的復雜度。

能量緩沖器的大小是由需要儲存能量的多少決定的,能量的多少取決于太陽能逆變器的功率等級,以及儲存和釋放能量這兩個過程之間的長短??晒﹨⒖嫉氖?,如果時間差小于1秒鐘,使用薄膜容器或鋁電容器都沒問題。如果時間超過1秒鐘,你就應該考慮使用一個化學雙層電容器或電池組。但這兩種技術都要求每個電池單元的電壓在1V至4V之間。接到主電網需要的電壓等級更高,要求把幾個電池連成一串,因此就需要增加用來保持平衡的電子器件。由于驅動電池或電化學雙層電容器單元有一些特殊要求,這種功能通常是由一個獨立的功率電子模塊來實現的,對模塊的詳細介紹超出了本文的討論范疇。

薄膜電容器和鋁電容器有一些使用限制,會影響到太陽能逆變器的服務壽命和可靠性。因此你需要詳細列舉在長時間工作條件下的變化情況,重要參數是器件環境溫度、工作電壓、紋波電流和持續時間。

薄膜電容VS鋁電容

薄膜電容是一種理想的電容器。這種電容器的容量不會隨著溫度而顯著變化,在充電/放電(紋波電流)時幾乎不會發熱。由于電容器結構的原因,對于電流回路來說是短路,因此電感很低,使其能用在很寬的頻率范圍內,通常可以達到數兆赫茲。

鋁電容器的問題要多一些。細孔加上導電性一般電解液,使這種電容器的容值會隨著溫度和頻率而發生變化。在鋁和紙/電解液組合結構中產生歐姆損耗,以及在不完美的氧化物層中會產生與頻率相關的損耗,使電容器在充電/放的時候會發熱,限制了電容器的紋波電流處理能力。

最后還有一點尤其重要,由于電解液會與電容器中的其他材料發生化學反應,特性過一段時間后會發生變化,使電容器達到使用壽命后失效率會增高。由于化學反應的速度隨電容器溫度的降低而降低,需要根據太陽能逆變器的工作狀況計算電容器的壽命。

如果在薄膜電容器中出了什么問題,比如電介質擊穿或是碰到一個非常高的電流脈沖(高dU/dt),金屬化層或是連到金屬化層的觸點就會被破壞。最后,薄膜電容器會變成開路狀態。

如果鋁電容器中出了什么問題,結果更難預料。由于電介質擊穿導致的接頭損壞,表現出來的結果可以是短路、開路,或是中間的什么狀態,比如泄漏電流會增高如果鋁電容器過熱,而且還連到電源上,其溫度會升到電解液的沸點以上,大概能達到200 ℃。所產生的內部壓力會使泄壓裝置打開,電解液會流出來,卷繞層會變干。

薄膜電容器與鋁電容器的設計要點

當需要在兩種技術中間進行選擇時,性能并不是全部考慮因素,元件的尺寸也很重要,價格也是一個因素。要始終牢記的是薄膜電容和鋁電容器如何達到預期的效果?

鋁電容器的空間效率肯定比薄膜電容要高。高一個470 μF/450 V鋁電容器的體積只有一個470μF/450 V薄膜電容的15%。

另一方面,鋁電容壽命有限,損耗更大。對于一個要求能工作20年或高功率等級的太陽能逆變器,薄膜電容器因其具有更低的損耗和無限的壽命,是更佳的選擇。

僅就元件成本而言,鋁電容器占有絕對優勢,同樣是470μF/450 V,薄膜電容器的成本是相對應的鋁電容器的5倍甚至更多。然而,鋁電容器一般需要額外的保護電路。相反,薄膜電容器幾乎不需要用來防止發生故障的外圍元件。尤其是高功率等級的太陽能逆變器,能夠處理發熱問題的電容器是更佳選擇,因為這樣有助于大大降低成本,例如不需要用水來冷卻元器件。

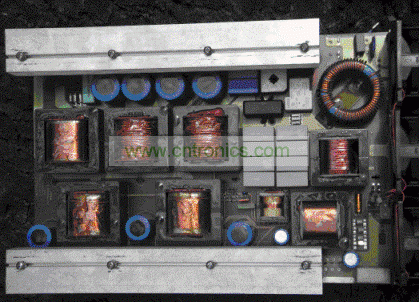

 圖2:采用鋁電解電容的太陽能逆變器
圖2:采用鋁電解電容的太陽能逆變器

選擇太陽能逆變器中能量緩沖器的技術可不是一件簡單的事情。你需要考慮很多因素,這些因素可能涉及到元器件行為的一些細節問題。因此,明智的選擇是找一個經驗豐富的供應商,在設計過程的初期就充分利用供應商的設計專長,確保你所選擇的技術能夠最終滿足你的所有需求。
