DC/DC電源模塊的中心議題：

• 如何選擇適當?shù)腄C/DC電源模塊

DC/DC電源模塊的解決方案：

• 9大參數確定合適的電源模塊

系統運行中電源對系統穩定性的影響極大，質量穩定性不佳的電源模塊，不但會造成系統運作不穩定，嚴重將會造成組件損壞，選擇適用良好的電源模塊，將是一個非常重要的課題。

選用一個穩定性高的DC/DC 電源模塊，其優點是可以減少研發人員設計所需的時間，使研發人員將研發焦點集中在本身的產品領域上，使產品達到最佳化，縮短產品研發及驗證時間，讓產品能快速上市，在市場上取得領先及致勝的商機，深圳市中電華星電子技術有限公司作為國內最大的電源模塊代理商，長期從事模塊電源應用研究，下面就以博大電源為例為大家講解如何選擇適當?shù)腄C/DC電源模塊：

1.效率：
在全球提倡高效節能的時代，效率是選型的重要因素，它可以在電源轉換的過程中減少能源損耗，減少熱處理問題并可增加模塊壽命，所以在效率的選型上，是愈高愈好。

系統待機時的損耗，也是近幾年重視的課題之一，在某些應用上，其系統運作在待機狀態時間比重較長，擁有較低待機損耗的電源模塊則是一個很好選擇；博大新系列產品在待機損耗的部份，經特別的處理及設計，可大幅降低待機時的功率損耗，并提高不同負載條件時的整體效率，符合最新的節能需求。

2.操作溫度：

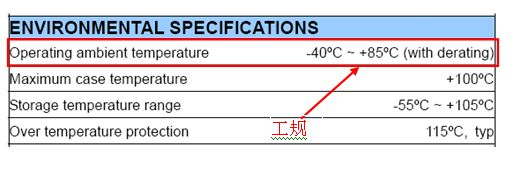

一般溫度操作可分成商規(0℃~+60℃)、工規(-25℃~+71℃)、軍規(-55℃~+85℃)等，在選擇DC/DC 電源模塊時需考慮實際系統操作溫度范圍，選用合適的溫度等級。

3.輸入電壓：
輸入電壓指的是DC/DC電源模塊能正常操作的范圍，一般較常見的電源系統，通常分成5V , 12V , 24V , 48V。

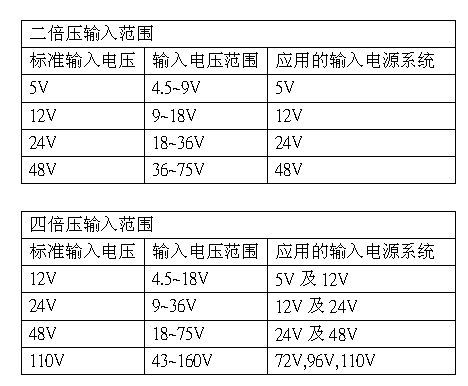

在選用電源模塊輸入電壓范圍時，視輸入電壓變動范圍，業界有二倍壓輸入及四倍壓輸入可選擇，電壓范圍如下：

在選擇輸入電壓時，需注意前端電源所提供的電壓，其變化量是否在DC/DC電源模塊可操作的電壓范圍內，所以選用二倍壓輸入或四倍壓輸入的電源模塊，則可視前端電源的電壓變動與穩定度而定。輸入電壓過高或過低都可能造成DC/DC 電源模塊不正常動作或損壞，此點必需特別留意。

另外，實際的應用上，一般工業用產品所提供的電壓多為12V及24V，通訊用產品則為24V及48V，鐵道部份則多使用24V,36V,48V,72V,96V及110V，博大提供包含工控、通訊、鐵道…等多種專業應用產品及產品選型手冊，客戶在選型及備料上更加容易。

4.額定功率：
一般建議用戶在使用時，實際使用功率應為額定功率7~8成為宜，在這樣的原則下，DC/DC電源模塊的效能較佳、壽命較長、且較具有效益。

若選用的DC/DC電源模塊其額定功率遠高于實際使用功率時，雖然效能及壽命都有幫助，會就成本考慮上，是比較為浪費的；若實際使用功率較DC/DC電源模塊之額定功率大時，這當然是不合理的設計，短時間的超載操作沒有問題，但長時間操作于超載的情況下，這對產品的壽命是有影響的。以博大產品而言，雖大多有110%~180%的超載保護設計，但仍需避免因超載操作的情況。

5.工作頻率：
DC/DC電源模塊的工作頻率與模塊的體積成反比，但與損耗成正比，通常頻率愈高，DC/DC 電源模塊體積可縮小，但轉換效率將會降低；反之則體積較大，但轉換效率提高。

電源模塊工作頻率的形式分為二種，一為定頻，另一則為變頻。

定頻的DC/DC電源模塊，其工作頻率多設計在150K~500K Hz的范圍中，頻率的誤差通常在+-10%內，ex. 250KHZ+-10%。

變頻的DC/DC電源模塊，其頻率會隨著不同輸入電壓及負載條件而變動。
使用小功率產品，變頻設計是一個很好的選擇，定頻與變頻優劣取決于客戶實際應用，一般而言，定頻產品在處理EMI時將較為容易。

[page]
6.隔離(Isolation)：
一般電源位于一次側的產品都需要有隔離的功能，隔離除了可以提高系統的安全性及可靠度外，且可以提高EMC的特性并保護二次側。

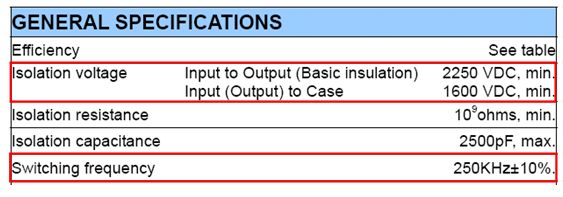

以DC/DC 電源模塊而言，Isolation電壓多要求為1500V，而博大產品則皆能達到1600V；標準品除1600V以外，還有2250V、3000V或更高Isolation可以選擇，且通過UL、TUV、CE……等認證，對產品選擇而言更多一分保障，而如需更高的隔離電壓，博大將提供客制化服務，符合客戶的各項需求。
博大除了提供隔離型電源模塊外，同時也提供多樣的高效率的非隔離型的二次側電源，有任何產品需求，皆可致電博大科技中國區代理商深圳市中電華星電子技術有限公司。

7.穩壓(Regulation)：
穩壓指的是輸出電壓的穩定度，主要影響因素有輸入電壓及輸出負載，輸入電壓變動時的穩定度(Line Regulation)指的是當輸入電壓變化時，輸出電壓相對變化情形；負載變動穩定度(Load Regulation)則是指負載變化時輸出電壓穩定度；使用未穩壓產品時，當在不同的輸入電壓或負載條件時，將導致輸出電壓不穩定，也將導致系統不穩定，甚至造成后端零件損毀，博大除1W以下微功率電源產品外，其它產品皆有良好的穩壓功能。

8.安全規范：
設計產品時需考慮EMI要符合國際標準，所以必須選擇符合EMI法規電源模塊，而符合EMI產品DC/DC電源模塊內部所使用的濾波組件材料選擇要求也相對提高，成本也會較高，博大所有標準產品皆經安規認證，可節省客戶送測時間，客制品則依客戶需求送測，可作到符合客戶各項安規需求。

9.電源尺寸：
就DC/DC 電源模塊 外觀尺寸而言，因各家設計的不同而有所不同，用戶在選用其所需之外觀尺寸時，需注意以下幾點：

A.依國際標準腳位來選用:
如此一來就不用擔心產品局限于一、二家供貨廠商，以博大的產品而言，外觀尺寸及輸出腳位設計可與各大廠兼容，針對腳位或產品如有任何不清楚，皆可與博大代理商聯系詢問。

B.相同尺寸的擴充性：
博大產品在設計上，提供了相同尺寸但不同的功率，使用DC/DC電源模塊，若面臨系統需求升級同時電源部份需求增加時，若此時選用DC/DC 電源模塊有相同的外觀尺寸以及腳位可選擇，這樣的話可省去系統PCB Re-layout的時間及成本，也使產品能有更多的彈性。

博大產品有體積小、性能佳、穩定度高、高擴充性、寬輸入及具有專業客制化能力，標準產品皆經UL、CE、ISO…國際認證，產品已廣泛的應用于無線通訊、信息傳輸、工控、量測、半導體設備、軍工、鐡道等領域，廣受好評，除了標準品外并提供各種客制服務，產品應用上，如有任何需求或問題，皆可致電博大科技中國區代理商深圳市中電華星電子技術有限公司。
