IRS2580DS Combo8 IC新品特性：

• 可以減少整體組件數量，從而能加快節能照明應用的設計過程
• 具有超低總諧波失真 (THD) 的功率因數校正

IRS2580DS Combo8 IC應用范圍：

• 節能照明燈

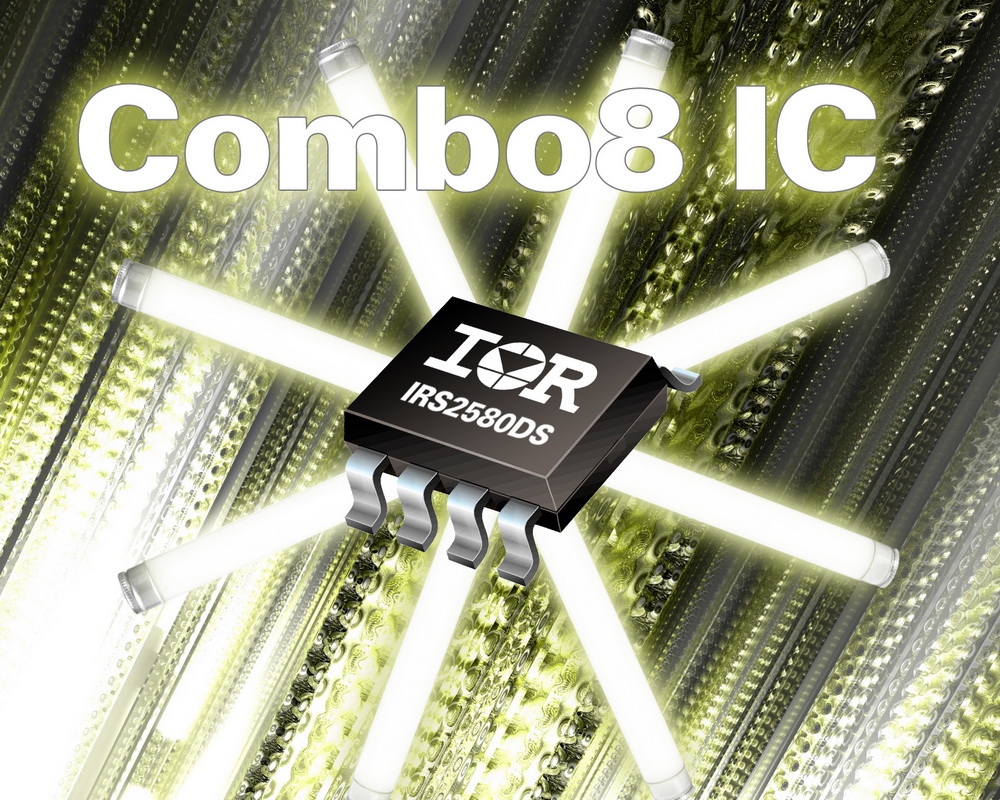

全球功率半導體和管理方案領導廠商國際整流器公司(International Rectifier，簡稱IR)今天推出業界首款集成在單個緊湊型8引腳SO-8封裝的功率因數校正 (PFC) 和鎮流器控制IC —— IRS2580DS Combo8 IC。新器件除了能夠簡化設計，更可以減少整體組件數量，從而能加快節能照明應用的設計過程。

IRS2580DS包含在臨界傳導自由運行頻率模式下運行的升壓轉換器控制電路，提供具有超低總諧波失真 (THD) 的功率因數校正。這款新IC還擁有一個以50%占空比和可變頻率運行的600 V半橋控制電路，以驅動共振模式下的燈輸出電路。

IR 亞太區銷售副總裁潘大偉表示：“與其它同類方案不同，IRS2580DS Combo8 IC擁有卓越的功率因數校正性能，還能夠采用單一8引腳封裝，可在寬泛的電路及負載范圍內提供高精準度和超低總諧波失真。此外，由于IRS3580DS的8個引腳中有兩個是整個鎮流器的主要控制引腳，所以它能夠通過減少組件數量來提供一套簡單的解決方案，從而大大加快了設計時間。”

新器件還具備完善的故障保護電路，能夠在電源中斷或欠壓、燈未能點燃、燈絲故障和壽命到期等情況下做出保護。IRS2580DS只需要兩個主控制引腳便能發揮所有鎮流器所需的必要功能，這些功能包括用于編程不同的工作頻率、能夠?qū)崿F(xiàn)燈的預熱、點燃及運行的模擬電壓頻率轉換 (voltage-to-frequency) 輸入引腳，以及可在功率因數校正升壓轉換器的每個開關周期控制開關次數的PWM輸出引腳。

產品規格

器件編號	封裝	偏移電壓	VCC	IO+
IRS2580DS	S08	600V	15.6V	180mA

有關產品現已接受批量訂單。新器件不含鉛，并且符合電子產品有害物質管制規定 (RoHS)。相關產品資料請訪問 IR 網站 www.irf.com。此外，IR也會提供采用IRS2580DS的IRPLLNR8 參考設計。
