通信電源設備對雜音電壓的控制要求

發布時間:2011-04-28

中心議題:
  • 電話雜音電壓的標準
  • 電話雜音電壓的控制
解決方案:
  • 電話衡重雜音控制
  • 峰-峰值雜音控制
  • 寬頻雜音控制
  • 離散頻率雜音控制
  • 瞬態雜音控制

現代電信系統對直流供電電壓的質量要求很高,電壓不允許瞬間中斷,且其波動、瞬變和雜音電壓應小于允許的范圍,其中雜音電壓是指整流設備及直流交換器輸出電壓中的脈動成分,這種脈動成分由各種頻率交流電壓組成。雜音電壓有以下幾種:

1、電話衡重雜音。由于人耳及耳機對各種頻率的響應不同,將25Hz~5KHz頻段中各種頻率的雜音電壓等效為800HZ的電壓值后,取其方均根值。電話衡重雜音亦稱電話加權雜音。

2、峰-峰值雜音。指整流電路中產生的幅度最大的針狀脈沖電壓,疊加在直流輸出上,能使邏輯電路誤動作。

3、寬頻雜音。指不同頻率的雜音電壓有效值的方均根值。

4、離散頻率雜音。指3.4KHz~30MHz頻段中任一頻率的雜音電壓。一般是無線電干擾雜音,或射頻雜音。

5、瞬態雜音。指非固定的外界隨機瞬間雜音,包括外界隨機電磁干擾,本機故障或地線干擾造成的設備工作不正常的雜音。瞬態雜音的脈沖持續時間越短其允許值越高。例如,脈沖為1us時允許135V;1000us時允許0.17V。

由于現代電信設備大量采用集成電路,他們對各種頻率的干擾非常敏感,要求電信電源設備生產時,對伴隨整流設備直流輸出電壓中脈動成分采取濾波措施,并對電信機房內直流配電設備輸出端子處測量的雜音電壓指標作了嚴格規定,以滿足電信設備的電磁兼容要求?!锻ㄐ啪郑ㄕ荆╇娫聪到y(tǒng)總技術要求》規定的直流基礎電源在其額定電壓允許變動的范圍內雜音電壓指標如下表一所示:

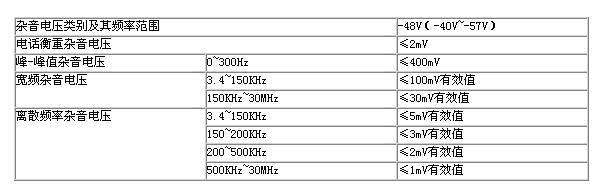

表一基礎電源的雜音電壓指標


在所有類別的雜音電壓中,國外標準主要定出了衡重、寬頻雜音的指標,對離散雜音,在美國、歐洲等的標準中均無規定,我們的標準是參照了上海貝爾公司引進的比利時交換機(1240)的標準提出來,這些規定的淵源及在通信中實際會產生什么影響,至今尚未得到明確的解釋,而在測試中一般都無問題,而逐漸為人們忽略,我國雖然對于各種類別的雜音電壓的指標都做了規定,但在實際測試中,主要關注的是電話衡重雜音電壓,因?yàn)樗奈:ψ畲?,對通信系統產生不同程度的影響和干擾。

固定電話中用戶線上的直流電壓,在平時都是由通信機房的的整流設備提供的,其上所帶的電話衡重雜音通過電話電路傳輸,送到電話用戶耳機,會產生嗡嗡的雜音,影響通話質量。在信息的無差錯傳輸電路上(數據傳輸領域),直流電源的純度特別重要,當附加的交流電壓(以電話衡重雜音為主)超過規定時,會使傳輸質量下降,信號的誤碼率增加,以致產生錯誤。

依據ITU推薦,電話衡重(加權)雜音是以800Hz雜音電壓為標準,其它頻率雜音電壓的響應強度,用等效雜音系數表示,表二中給出了國際電聯ITU-T建議O.41(藍皮書卷IV.4O系列建議)的電話衡重雜音(噪聲計加權)的數據,反映為圖形曲線如圖一所示。
  [page]

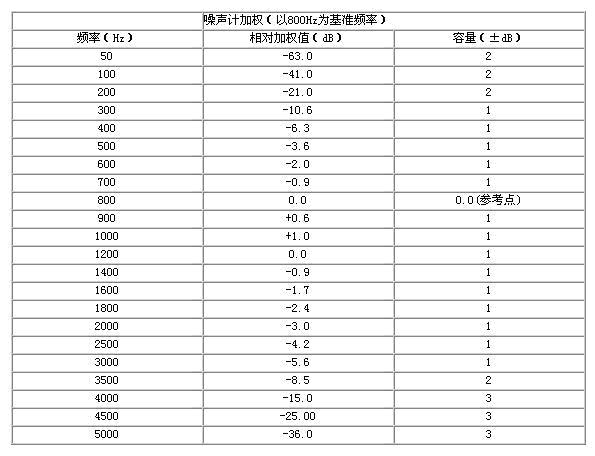

表二電話衡重雜音(ITU噪聲計加權)的加權系數與限值

電信電源直流電源系統的衡重雜音的測試點,嚴格選擇在直流配電設備的輸出端子處。因?yàn)樵谛铍姵剌敵龆撕碗娦艡C(jī)房輸入端,所測數值不一,難以評價設備質量。

隨著社會的發展,人民生活水平的提高,老百姓不僅要求通信服務方便快捷,而且對于通信質量的要求越來越高。特別在加入WTO后,中國的電信企業正面臨著更加嚴峻的競爭形勢,提高通信網絡質量正成為電信各運營商一項迫切工作,而嚴格控制通信設備的動力源——整流設備及直流變換器輸出的直流電壓的雜音成分應該成為提高網絡通信質量非常重要的一項舉措。

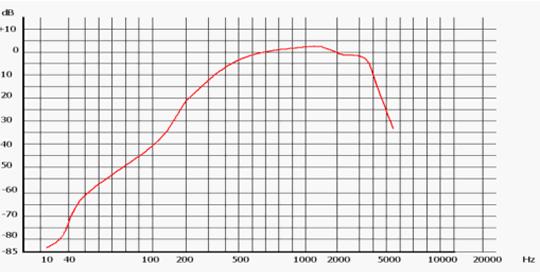

 圖一電話衡重加權曲線
