近年來，隨著電力電子技術和計算機控制技術的飛速發展，國內外都十分重視三相異步電動機軟起動器的研究和開發。軟起動控制旨在降壓以限制電機起動電流，減小起動電流對電網的沖擊。目前電動機軟起動方式有很多，如液阻軟起動、磁控軟起動、晶閘管軟起動和變頻軟起動等。從起動時間、控制方式的多樣性、節能效果和價格等多方面綜合比較，以晶閘管軟起動方式最優，是當前軟起動的主流方式。
本文設計以AT89C51單片機為核心的異步電動機智能軟起動器，該裝置可根據電動機負載的特性來調整起動過程中的各種參數，是集電動機軟起動、軟停車、輕載節能和多種保護功能于一體的電機控制裝置。
1硬件系統設計

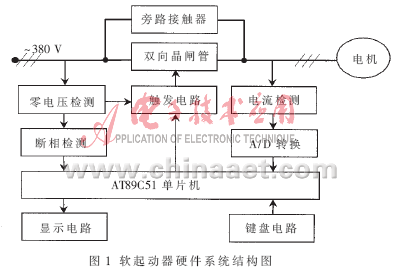

異步電動機智能軟起動器硬件系統結構如圖1所示。本設計采用AT89C51單片機作為整個控制系統的核心。零電壓檢測電路用于檢測相電壓的過零點;觸發電路用其作為同步信號;斷相檢測電路用于判斷斷相故障。觸發電路采用全數字化移相控制電路，與零電壓檢測電路配合，在單片機的控制下，產生移相觸發脈沖來調節電機端電壓；電流檢測電路采用霍爾電流傳感器將電流信號轉換為電壓信號送入A/D轉換器，實現電機定子電流的檢測，提供軟起動和過載保護的依據;顯示控制器用來控制LED，用以顯示工作參數和狀態;鍵盤電路用于輸入系統的參數和控制單片機程序的走向。主要電路的設計說明如下。
1.1觸發電路

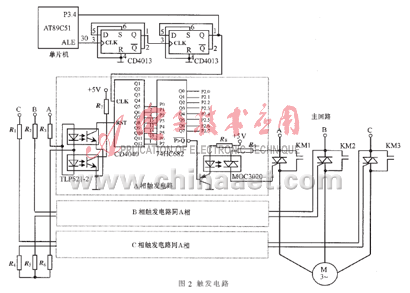

觸發電路如圖2所示。AT89C51的晶振為6MHz，自動在其30引腳輸出頻率為晶振頻率1/6(即1MHz)的脈沖。本系統將此脈沖用作外部時鐘源和作為定時脈沖使用。該脈沖經過2個CD4013分頻器(每個CD4013接成二分頻器，2個串聯組成四分頻器)分頻后，輸出頻率為250kHz的脈沖，此脈沖一方面送入觸發板的計數器CD4040作為其時鐘脈沖，另一方面送入單片機的14引腳（P3.4口）作為計數器T0的計數輸入時鐘脈沖，用于定時中斷。
晶閘管觸發信號的產生：在每1相都串入光耦TLP521，以A相為例，2個光電耦合器TLP521按圖2所示接入。另一光電耦合器MOC3020的輸出1個腳接主回路A相雙向晶閘管的1個陽極，另一腳接觸發極。光耦TLP521和MOC3020都起到了控制回路與主回路相隔離的作用。計數器CD4040是12位計數器，將其Q5~Q12輸出端與74HC682輸入端P0~P7相連。A相電壓在1個周期有2個過零點，過零時2個光耦內部的發光二極管均不導通，CD4040的RST端為高電平，CD4040清零并開始計數，計數頻率由其時鐘端(CLK)輸入脈沖控制(來自四分頻器),由程序傳送給單片機的P2口1個設定數，P2口與74HC682的Q0~Q7端相連。74HC682是數值比較器，當由P0~P7組成的二進制數大于由Q0~Q7組成的二進制數時，其P>Q非端輸出低電平，光耦MOC3020導通，晶閘管的觸發回路便有觸發電流通過，雙向晶閘管導通。該觸發電路沒有采用傳統的觸發脈沖調制放大電路，設計和實施上更為簡單。
觸發角的計算：令計1個數的時間為t1，則t1=16/(250×103)s，設觸發角α占1個周期內的時間段為t，則該觸發角對應單片機P2口的十進制數γ=t/t1。將γ傳送至單片機P2口，則可控制雙向晶閘管在電源電壓的正、負半波對應α角時被觸發導通。B、C二相晶閘管的觸發原理同A相。
[page]
1.2電流檢測和A/D轉換電路

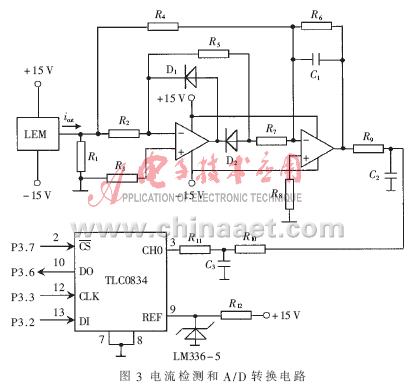

軟起動的主要任務是控制主電路的電流，因此要對電流進行檢測和監控。電流檢測和A/D轉換電路如圖3所示。本裝置采用LEM電流傳感器進行主回路電流的檢測，其主要優點是LEM電流傳感器可以測量任意波形的電流及瞬態峰值，副邊電流能真實地反映原邊電流的波形，原邊電路與副邊電路之間完全絕緣，可靠性高，而且動態性能好，精度高，因此能夠很好地滿足工業現場應用的需要。為減小誤差保證轉換精度，沒有采用傳統的橋式二極管整流電路對LEM模塊輸出的電流進行整流，而是采用由2個運放組成的精密全波整流電路進行整流并濾波，得到與交流電流成比例變化的0~5V的直流電壓信號送入A/D轉換器TLC0834轉換成二進制數送入單片機，以此信號作為改變晶閘管觸發角大小的依據，并用于數碼管顯示。TLC0834是8位串行控制模數轉換器，以5V作為基準電壓，通過與控制處理器相連的串行數據鏈路傳送控制命令，用軟件對通道選擇和輸入端進行配置。多路器尋址通過TLC0834的DI端移入轉換器。TLC0834的DI、CLK、DO和/CS分別與單片機的P3.2、P3.3、P3.6和P3.7端口連接。程序中置/CS為低，使TLC0834能夠工作，并對轉換器初始化；然后從處理器接收1個時鐘，在每個時鐘的上升跳變時，DI端的數據移入多路器地址移位寄存器。在轉換過程中，轉換數據同時從DO端輸出。這樣TLC0834將輸入電壓轉換成二進制數送入單片機后進行處理和顯示。
1.3顯示電路

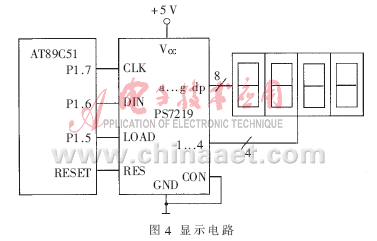

顯示電路如圖4所示，由高性能的多位LED顯示驅動器PS7219控制。PS7219內部具有15×8BRAM功能控制器寄存器,尋址方便；其復位引腳與單片機的復位端連接，LOAD、DIN和CLK端分別與單片機的P1.5、P1.6和P1.7端口連接。LOAD腳的功能是裝載數據輸入，當它為高電平時，串行輸入數據的最后16位被鎖定。串行數據的傳送格式為D15~D0,其中D15~D12為無關位，D11~D8為寄存器地址，D7~D0為數據位；DIN腳的功能是串行數據輸入,發送到DIN端的16位數據在每個CLK的下降沿被移入到內部16位寄存器中；然后，在LOAD的上升沿，數據被鎖存到數值或控制寄存器中。
[page]1.4斷相保護電路

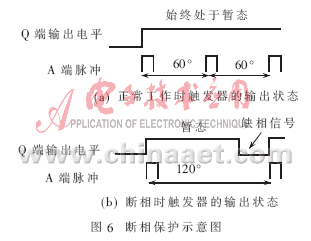

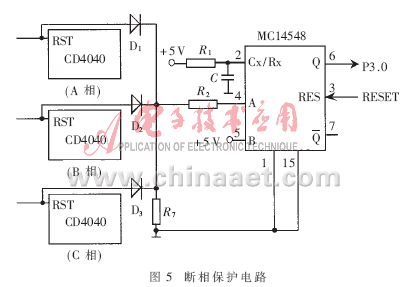

斷相是對電動機危害較大的一種故障，為此系統單獨設置了如圖5所示的斷相保護電路，主要由摩托羅拉單穩態觸發器MC14548和3只二極管組成的“或門”電路實現。斷相保護示意圖如圖6所示。MC14548由上升沿觸發，產生1個脈寬由外加定時元件電阻R1和電容C決定的輸出脈沖。當MC14548的A端出現1個上升沿、B端為高電平時，Q端(平時輸出低電平)輸出1個由低到高的脈沖，經過時間τ(τ=R1×C)后從高變低。分別來自A、B、C相觸發電路中計數器CD4040的RST端的3個信號經“或門”電路與MC14548的A端相連。因三相電源電壓相位互差120°，故接入A、B、C三相回路的3個雙光耦TLP521每60°就有1次過零，過零時3個計數器CD4040的RST端一定有1個呈高電平,經過“或門”后MC14548的4腳每60°就有1個上升沿脈沖。若設定時間常數τ的值在大于60°而小于120°所對應的時間為:3.3ms<τ<6.6ms，則不缺相時，單穩態觸發器將始終處于暫態，MC14548的Q端始終輸出高電平，此時觸發器的工作狀態如圖6(a)所示；若斷相，MC14548的A端將出現隔120°才出現下一個脈沖的情況，此時MC14548的Q端將從暫態回到穩態，呈現低電平，此時觸發器的工作狀態如圖6(b)所示。將MC14548的Q端連至單片機的P3.0端口，由程序檢查P3.0端口，如為零則說明斷相，然后進行斷相處理。
2軟件系統設計
軟件系統采用模塊化設計，主要組成部分如下：
(1)系統初始化模塊：主要完成AT89C51單片機內部定時器、中斷系統、堆棧指針、RAM和各I/O口等單元的初始化。
(2)故障檢測模塊：主要完成電動機起動前后的異常故障檢測，如斷相和過流等。

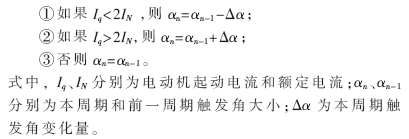

(3)軟起動模塊：根據電動機電流檢測信號，經單片機分析和處理后得到當前晶閘管觸發角的大小，以實現電機的限流起動。以起動電流限定為2倍的額定電流為例，觸發角控制算法如下：
(4)A/D采樣程序：該程序定時采集電流反饋量，主要在A/D中斷服務程序中完成。

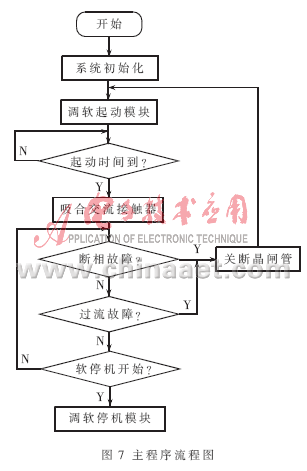

主程序流程圖如圖7所示。
[page]3樣機試驗結果
對1臺樣機進行了試驗。主回路采用1000V、200A雙向晶閘管。以5.5kW鼠籠式異步電動機帶動4kW直流電機進行PI電流閉環控制的軟起動試驗，5.5kW電動機額定電流為12.6A，試驗中設限定電流約為2倍的額定電流，取為25A。

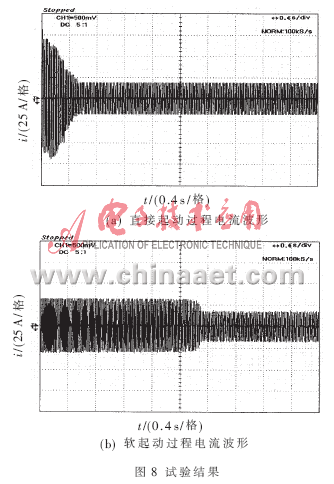

圖8為電機起動過程實測電流波形，圖8(a)為直接起動過程電流波形，圖8(b)為軟起動過程電流波形?？梢娬麄€軟起動過程中電流的變化很平穩，沒有出現振蕩現象，電機軟起動時的起動電流是其穩定運行電流的2倍左右，而直接起動非常迅速，啟動電流很大，直接起動時的起動電流是其穩定運行電流的5~7倍。試驗結果表明，所設計的軟起動器系統效果良好，起動過程平穩，無沖擊和振蕩。
本文提出了一種以AT89C51單片機為核心的新型異步電動機智能軟起動器的設計方法，本裝置集電動機軟起動、軟停車和多種保護功能于一體，還可以實現電動機的輕載節能運行。經試驗運行表明，該裝置設計合理，運行可靠，具有較好的實用價值。
