產品特性：

• 整流器的額定電流高達30A~45A
• 最大峰值反向額定電壓為600V~1000V
• 外殼絕緣強度高達1500V
• 首款采用PowerBridge封裝的單列直插橋式整流器
• 采用per JESD 22-B106規定的+275℃、10秒鐘浸錫工藝

適用范圍：

• PC、服務器、PDP電視、LCD電視、音視頻系統中開關電源的AC-DC整流
• 冰箱、洗衣機、空調、電磁爐等家電中的電源逆變器
• 通信系統中開關電源的初級整流電路

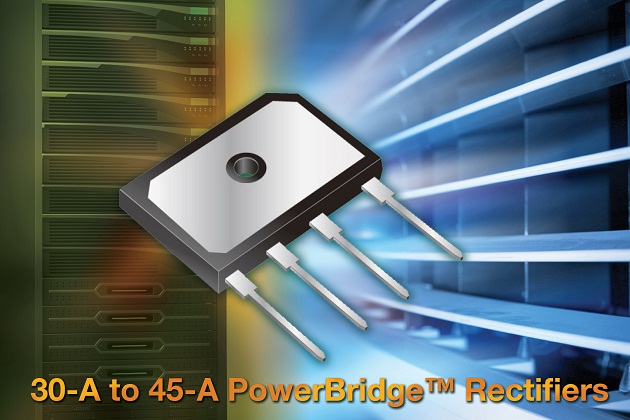

Vishay Intertechnology, Inc.近日宣布，推出新系列增強型高電流密度PowerBridgeTM整流器。整流器的額定電流高達30A~45A，最大峰值反向額定電壓為600V~1000V，外殼絕緣強度高達1500V。該系列45A器件是業界首款采用PowerBridge封裝的單列直插橋式整流器，產品尺寸為30mm x 20mm，厚度為3.8mm。 與市場上其他更大尺寸的橋式整流器相比，PowerBridge器件先進的導熱結構使熱量能更有效地散發出去。因此，PowerBridge整流器能夠提供與更大封裝器件相同的額定功率，而采用的散熱片卻更小。

這款單列直插式整流器是PC、服務器、PDP電視、LCD電視、音視頻系統中開關電源的AC-DC整流，冰箱、洗衣機、空調、電磁爐等家電中的電源逆變器，以及通信系統中開關電源的初級整流電路的理想之選。

對于OEM廠商，新器件提供了與傳統GSIB-5S封裝兼容的封裝、引線間距和管腳布局?？蛻艨梢栽诟鞣N不同橋式整流電壓和電流等級的設計中使用同樣的PCB布版，從而節約開發時間。整流器采用per JESD 22-B106規定的+275℃、10秒鐘浸錫工藝，保證了波峰焊或手工焊接中的高可靠性。

器件規格表:

P/N	功能描述	封裝	VF @ IF per chip, TJ
PB3006~10	600V~1000V，30A單相橋式整流器	PB	0.97 V typ. @ 15 A, +125 oC
PB3506~10	600V~1000V，35A單相橋式整流器	PB	0.90 V typ. @ 17.5 A, +125 oC
PB4006~10	600V~1000V，40A單相橋式整流器	PB	0.94 V typ. @ 20 A, +125 oC
PB5006~10	600V~1000V，45A單相橋式整流器	PB	0.90 V typ. @ 22.5 A, +125 oC

PowerBridge整流器現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周。
