IRF6718:IR新款動態ORing和熱插拔應用大罐式DirectFET封裝 25V MOSFET

發布時間:2009-08-12

產品特性:
  • 極低的通態電阻:在10V Vgs時典型為0.5mΩ
  • 比D2PAK的占位面積縮小60%,高度縮小85%
  • 實現了改善的安全工作區(SOA)能力
應用范圍:
  • 電子保險絲及熱插拔應用
  • 高密度DC-DC應用

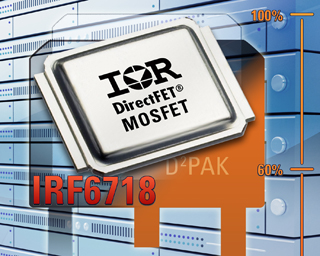

國際整流器公司 (International Rectifier,簡稱IR) 推出IRF6718 DirectFET MOSFET。這款新型25V器件提供業界最低的通態電阻 (RDS(on)),并且使動態ORing、熱插拔及電子保險絲等DC開關應用達到最佳效果。

IRF6718在新款大罐式DirectFET封裝中融入了IR新一代硅技術,提供極低的通態電阻(在10V Vgs時典型為0.5mΩ),同時比D2PAK的占位面積縮小60%,高度縮小85%。新器件大幅減少了有關旁路元件的傳導損耗,從而大大提高整體系統的效率。

IR亞洲區銷售副總裁潘大偉表示:“IRF6718是IR第一款采用大罐式DirectFET封裝的器件,與同類器件相比擁有更低的通態電阻,可實現卓越的效率及熱性能,適合于高密度DC-DC應用,如比D2PAK尺寸更小的服務器。另外,該器件還有助于節省電路板空間及整體系統的成本,因?yàn)樵谔囟üβ蕮p耗下,它比現有解決方案使用更少的器件。”

此外,IRF6718為電子保險絲及熱插拔電路實現了改善的安全工作區(SOA)能力。該器件采用無鉛設計,并符合RoHS標準。

IRF6718是IR針對DC開關應用的25V DirectFET系列的衍生產品。IRF6717中罐式和IRF6713小罐式DirecFET也適合DC開關應用,并且在各自的PCB尺寸內提供業界最佳的通態電阻。

器件編號

典型RDS(on) @10V (mΩs)

典型RDS(on) @4.5V (mΩs)

VGS (V)

ID @ TA=25ºC (A)

封裝面積    (mm x mm)

典型RDS(on)

@10V x 面積

(mΩ x mm2)

IRF6718

0.5

1.0

+/-20

61

7 x 9.1

31.9

IRF6717

0.95

1.6

+/-20

38

4.9 x 6.3

29.3

IRF6713

2.2

3.5

+/-20

22

3.8 x 4.8

40.1


上述器件的數據及應用說明已在IR的網站www.irf.com提供。IR已開始接受量產訂單。
