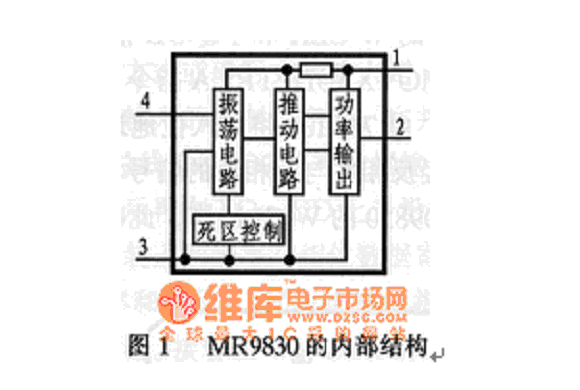

MR9830是一種集振蕩、推動和功率輸出于一體的厚膜電路模塊。它所需的外圍元件極少，制作電子鎮流器十分方便，而且工作可*、價格低廉。MR9830內部由振蕩電路、占空比及死區控制電路、推動電路和半橋功率輸出電路等組成，其內部結構框圖如圖1所示。

MR9830內部具有一個類似于555時基電路的自激振蕩器。通過選擇外部這時電容可以得到1kHz～100kHz的振蕩頻率，頻率與外部電容的關系為：

f=71×10 -6/Cf

　　
MR9830內部的重要電路之一是死區控制電路。一般的電子鎮流器電路中的推挽輸出管并不完全處于一開一關的理想狀態，而往往是一只管子尚未完全截止，另一只管子開始導通，雖然由于強烈的正反不了重疊導通時間區的存在，因而這種功率開關管很易損壞。而MR9830在兩只輸出功率開關管一斷一能的轉換時刻設置了一個兩管皆為截止態的時間區（也稱“死區”），從而根除了兩只功率開關管出現同時導通的可能。

　　
MR9830的功率輸出是兩只MOSFET功率開關管構成的半橋功率輸出級，具有2.5A的電流容量。由于其耐壓可達600V，所以可用220交流市電直接整流、濾波后作為工作電源。

　
MR9830的功能參數

MR9830的電源可選用200～350V的直流電壓，其振蕩頻率為1kHz～100kHz，輸出功率為40W，具有1～μs的死區時間。

　　
MR9830僅有4個引腳。各引出腳的功能說明如下：

1腳為電源“+”端（Vcc）；

2腳為功率輸出端（OUT）；

3腳為公共端（GND）；

4腳為振蕩器頻率設這電容Cf連接端?？砂聪率皆O(shè)定振蕩頻率：

f=71×10 -6/Cf

應用電路

a  典型應用

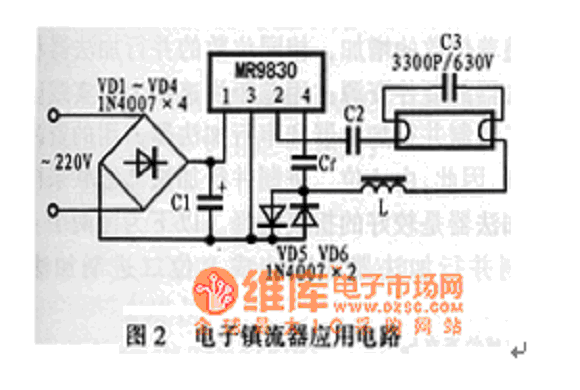

MR9830可用作日光燈和節能燈的電子鎮流器。具體電路如圖2所示。

用MR9830組裝的電子鎮流器能可*地驅動40W以下功率的各種日光燈和節能燈。而且體積小，效率高，故障率極低，組裝工藝也非常簡單。圖2中的C1、C2、及Cf和電感L的參數可根據需推動日光燈管、節能燈管的功率不同而不同，具體的參數設置可參見表1。
　　

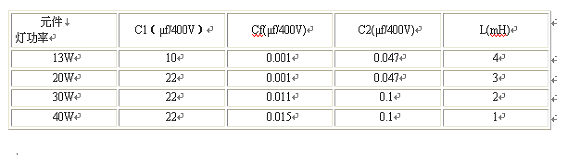

表1 由MR9830組成的電子鎮流器的參數設置

b 用MR9830組裝電子變壓器

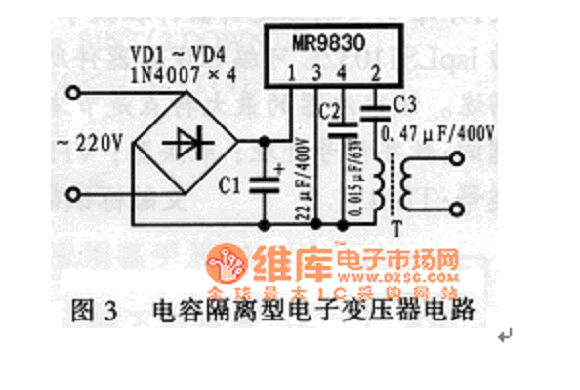

傳統的鐵芯式變壓器由于體積大、份量重、功率因數低等因素而在許多方面的應用受到限制。用MR9830組裝的電子變壓器則具有體積小，重量輕、功率因數高，不會對電器產生干擾等優點，可方便地替代黑白電視機的電源變壓器、某些影碟機的電源變壓器以及某些功放要販40W以下的鐵芯變壓器等。具體的電子變壓器電路如圖3和圖4所示。


圖3和圖4是兩種不同接法的電子變壓器電路，其原理都是將MR9830的2腳輸出的高頻電壓由鐵氧體變壓器T降壓和隔離后輸出。其中，圖3是將MR9830的2腳輸出由C3隔離后得到電源負端形成回路。圖4則是利用C3、C4制造一個人為的“中性點”，而讓MR9830的2腳輸出的高頻電壓經T的初級繞組到此“中性點”形成回路。經實際測試發現：圖3輸出的電壓

波形銷差，而圖4輸出的波形幾乎為標準的方波，說明在圖4電路中，MR9830的內部功率開關管處于理想的開關狀態，且圖4電路熱損耗很小，在實測輸出功率為40W時能長期穩定工作。小變壓器T的次級可用φ1.25mm的漆包線根據需要繞適當?shù)脑褦?shù)。參考數據是1.5V/匝，可采用E50×70磁芯。

　　
由于該電子變壓器輸出的是高頻電壓，所以，電路中T的次級輸出只要由一只高頻二極管半波整流、濾波后，再由一只三端穩壓器穩壓便可得到所需的直流電壓。









中心論題：

MR9830是一種集振蕩、推動和功率輸出于一體的厚膜電路模塊。

MR9830的功能參數。
MR9830在電子變壓器上的應用電路。
解決方案：

MR9830內部具有一個類似于555時基電路的自激振蕩器產生所需頻率。
MR9830內部的死區控制電路根除了兩只功率開關管出現同時導通的可能。
MR9830組裝的電子變壓器避免對電器產生干擾。
