【導讀】STM32系列是ST公司基于專為要求高性能、低成本、低功耗的嵌入式應用專門設計的ARM Cortex-M3內核的32位單片機。
STM32系列是ST公司基于專為要求高性能、低成本、低功耗的嵌入式應用專門設計的ARM Cortex-M3內核的32位單片機。按內核架構分為不同產品：
其中STM32F系列有：STM32F103“增強型”系列、STM32F101“基本型”系列、STM32F105、STM32F107“互聯型”系列
增強型系列時鐘頻率達到72MHz，是同類產品中性能最高的產品；基本型時鐘頻率為36MHz，以16位產品的價格得到比16位產品大幅提升的性能，是32位產品用戶的最佳選擇。兩個系列都內置32K到128K的閃存，不同的是SRAM的最大容量和外設接口的組合。時鐘頻率72MHz時，從閃存執行代碼，STM32功耗36mA，相當于0.5mA/MHz。
在STM32F105和STM32F107互連型系列微控制器之前，意法半導體已經推出STM32基本型系列、增強型系列、USB基本型系列、互補型系列；新系列產品沿用增強型系列的72MHz處理頻率。內存包括64KB到256KB閃存和 20KB到64KB嵌入式SRAM。新系列采用LQFP64、LQFP100和LFBGA100三種封裝，不同的封裝保持引腳排列一致性，結合STM32平臺的設計理念，開發人員通過選擇產品可重新優化功能、存儲器、性能和引腳數量，以最小的硬件變化來滿足個性化的應用需求。
stm32外設有哪些？
外設指的是單片機外部的外圍功能模塊，比如鍵盤控制芯片，液晶，A/D轉換芯片，等等。外設可通過單片機的I/O，SPI，I2C等總線控制。

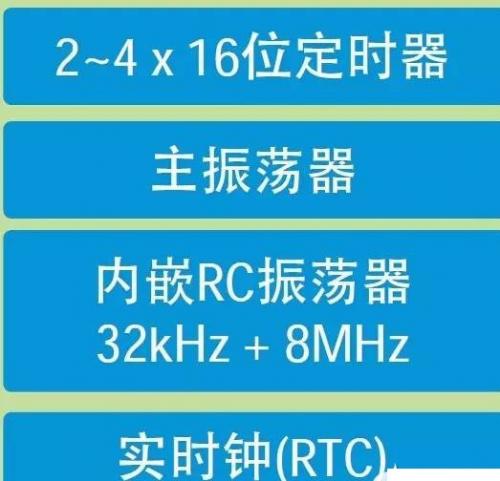

常見stm32外設：基本IO、定時器TIM、串口USART、ADC模數轉換、DAC數模轉換、SPI串行通信、EXIT外部中斷、BKP備份數據、RTC鬧鐘SysTIck系統滴答、WDG看門狗（獨立+窗口）、DMA傳輸數據、片內FLASH編程、FSMC讀寫外部SRAM、外部NorFlash操作等。
stm32外設的初始化和設置：
在設置一個外設前，必須調用以下一個函數來使能它的時鐘
RCC_AHBPeriphClockCmd（RCC_AHBPeriph_PPPx， ENABLE）;
1，在主應用文件中聲明一個結構PPP_InitTypeDef，例如： PPP_InitTypeDef
PPP_InitStructure;
2，為變量PPP_InitStructure的各個結構成員填入允許的值?？梢圆捎靡韵?種方式：
a） PPP_InitStructure.member1 = val1;
b） PPP_StrucTInit（&PPP_InitStructure） PP_InitStructure.memberX = valX;
3，調用函數PPP_Init（）來初始化外設PPP;
4， 在這一步，外設PPP已被初始化。可以調用函數PPP_Cmd（ ）來使能之。
使用STM32外設的步驟
1，PPP_Init（） 函數，其功能是根據PPP_InitTypeDef中指定的參數，初始化外設PPP，如TIM_Init（）名為PPP_DeInit（）函數，其功能為復位外設PPP的所有寄存器至缺省值。
2，PPP_StructInit（） 函數，其功能為通過設置PPP_InitTypeDef 結構中的各種參數來定義外設的功能，例如：USART_StructInit（）
3，PPP_Cmd（） 函數，其功能為使能或者失能外設PPP，例如：SPI_Cmd
4，PPP_ITConfig（） 函數，其功能為使能或者失能來自外設PPP的中斷源，例如：RCC_ITConfig
5，PPP_DMAConfig（） 的函數，其功能為使能或者失能外PPP的DMA接口
6，PPP_GetFlagStatus（） 的函數，其功能為檢查外設PPP某標志位被設置與否
7，PPP_ClearFlag（） 的函數，其功能為清除外設PPP標志位，例如：I2C_ClearFlag.
8，PPP_GetITStatus（） 的函數，其功能為判斷來自外設PPP的中斷發生與否
9，PPP_ClearITPendingBit（） 的函數，其功能為清除外設PPP中斷待處理標志位
以上就是本篇文章的全部?jī)?nèi)容。
