材料準備：

①HC-SR501，人體紅外感應模塊， 3.6-4.88 包郵 一個

②光敏電阻1.2元十幾二十個（樓上的店里買）5516就行了，暗電阻10k的樣子，足夠了

③TP4056 2.26包郵 一個

④AO3400(＄0.0563)/AO3402(＄0.0737)（樓上挑個店里買）或者其他nmos（非常重要，因為紅外模塊有效輸出高電平，用pmos高端驅動還要加三極管，麻煩），充電寶上拆的8205更好10個大約兩塊錢吧

⑤燈條 1.4包郵（主要是拆燈珠用，我昨天剛買，1米 60個5050） 記得買暖白的，因為國產的正白，藍光分量太強了，對視網膜不好

共約 3.6+2.26+1.2+1.4≈10元

外加：

焊錫絲，導線，舊手機電池/（干電池，充電電池）等自備。（ps：我在手機維修點一塊錢不分大小不分好壞買了幾十個手機電池。。。。下面演示的就是其中一塊，手機電池自帶保護板的，就不用買保護板了）

功耗計算：

國產BISS0001 5V下100uA，3V 50uA ，算100uA（進口的大概最高30uA，正常10uA左右）亮燈 5050 20mA，8顆 160mA，為了保護燈珠，最大不要超過150mA吧，當然嫌亮嫌暗什么的，自己改限流電阻。所以一顆 1000mAH的手機鋰電池 = 亮燈6小時加待機1000小時（41天），即每天8~9分鐘亮燈時間，用一個半月（一晚上基本上就上個一次廁所吧，夠了）。

電池容量分析：堿性5號干電池一般容量在1800mAH左右，需要3節串聯，4.5V用到3V的話。鋰電池自放電較小，鎳氫較大（差一點的月自放電能達到20%~30%），各位酌情考慮用什么電池，反正我手頭幾十塊大大小小的鋰電池根本不知道用來干啥。

記住，千萬不要用穩壓模塊，穩壓芯片的耗電還是挺大的，國產7805有的在幾個mA，模塊自帶的7133 手冊上說是幾個uA，但是一般用的是國產山寨，耗電至少大10倍，算是超級耗電大戶。我覺得有人會提什么充電寶供電，這是極其低效率以及浪費的供電方式（自己去算），還不如去弄個充電頭拖著好了。

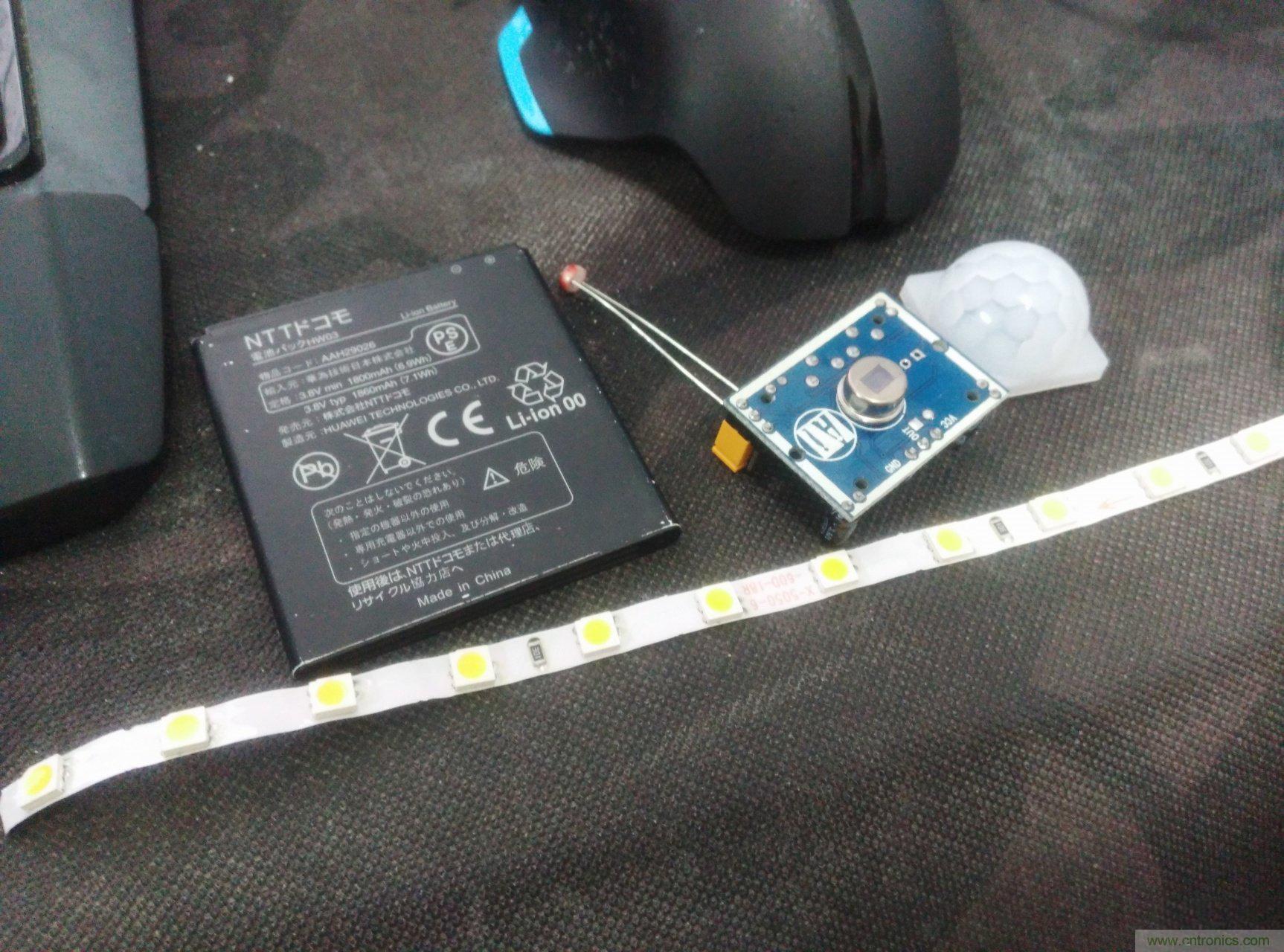

大概材料列表：電池、光敏電阻5516、紅外模塊以及燈條。

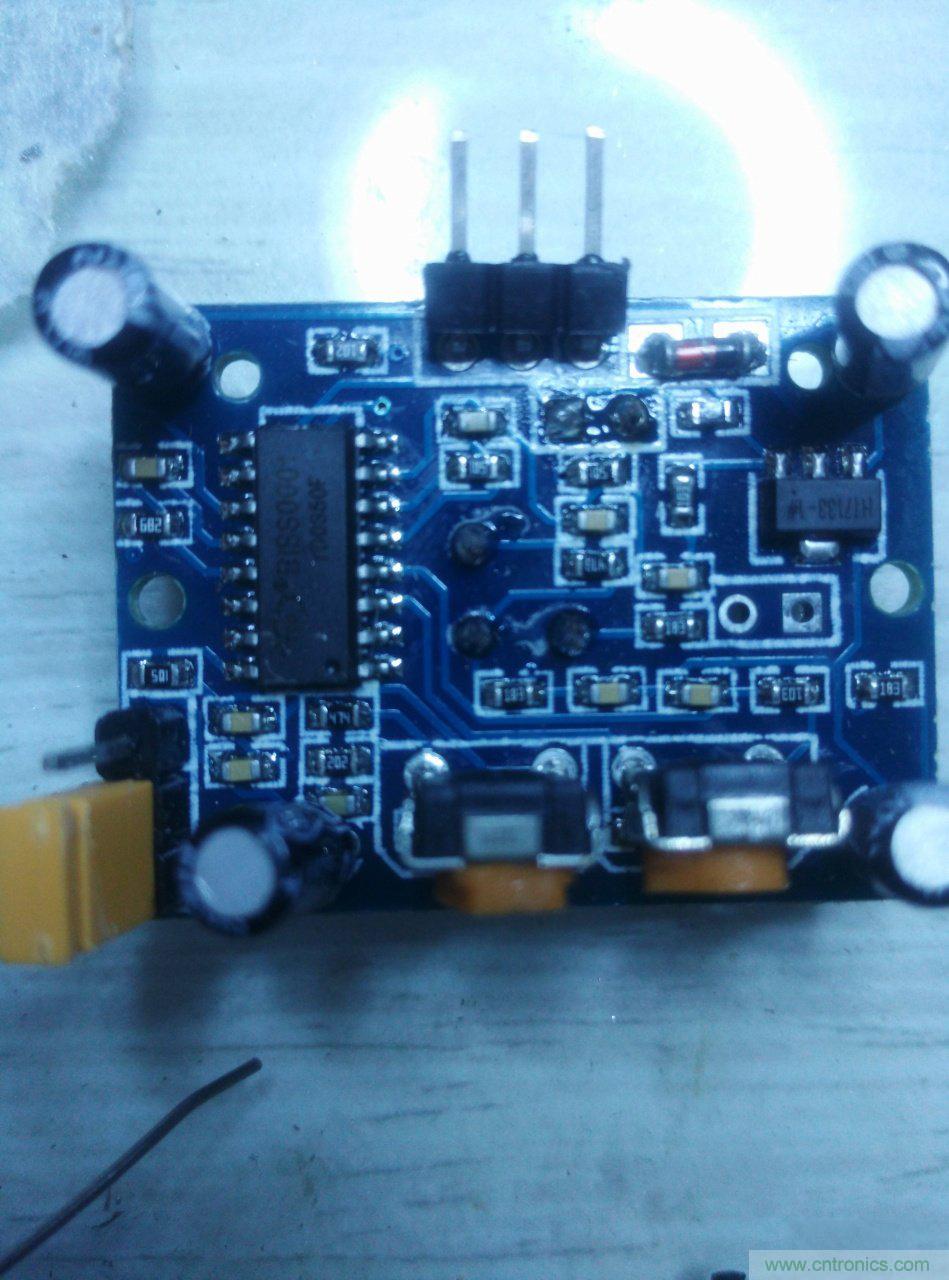

首先，看看模塊，把模塊的右上方的二極管和穩壓模塊拆了，把光敏電阻焊接在接近排針的那兩個洞里。

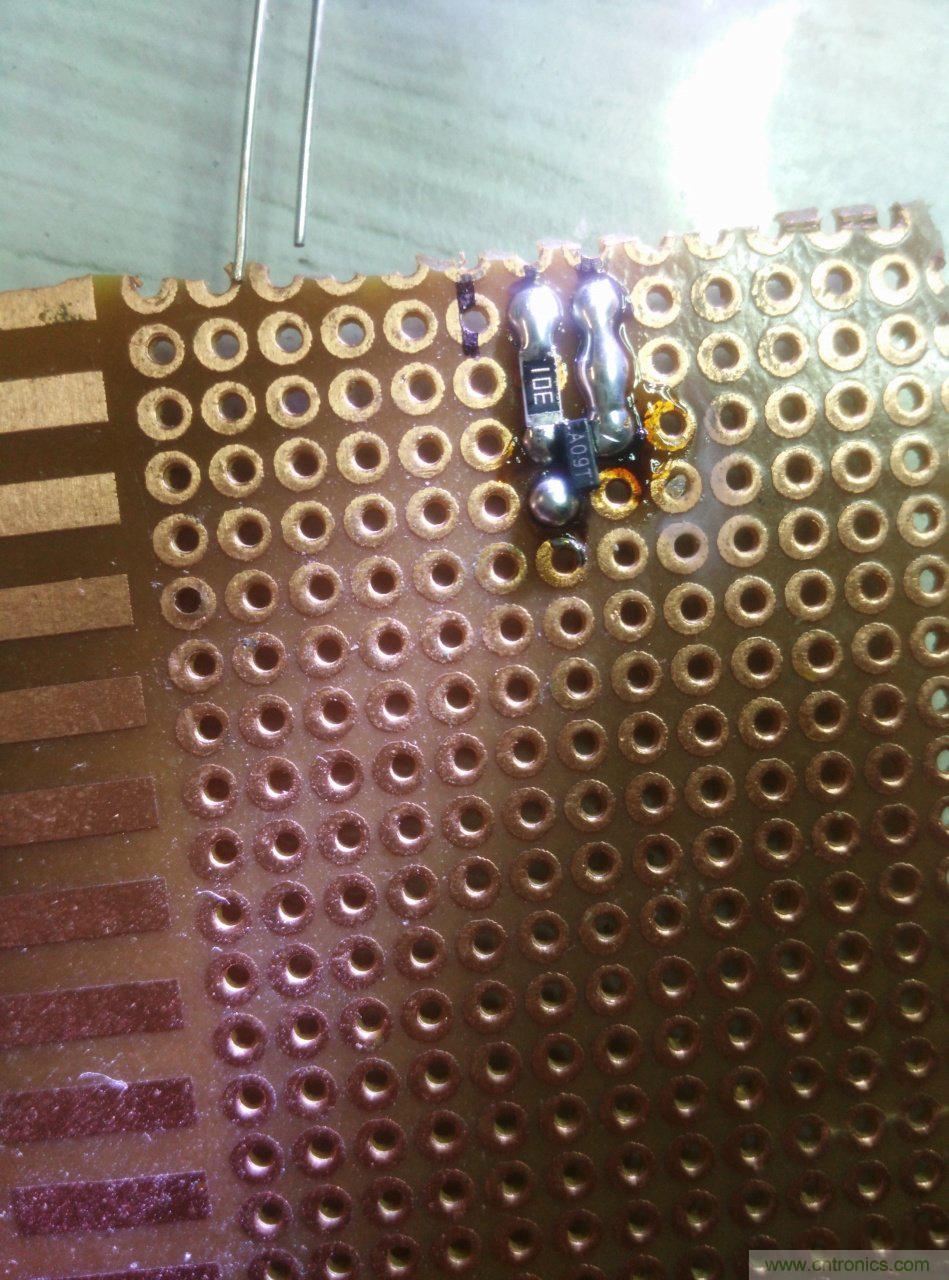

把mos管焊接在洞洞板上，低端驅動。


電路圖懶得畫，nmos做開關誰都會吧？把燈條抽出來，用雙面膠貼板子上。完成如下：

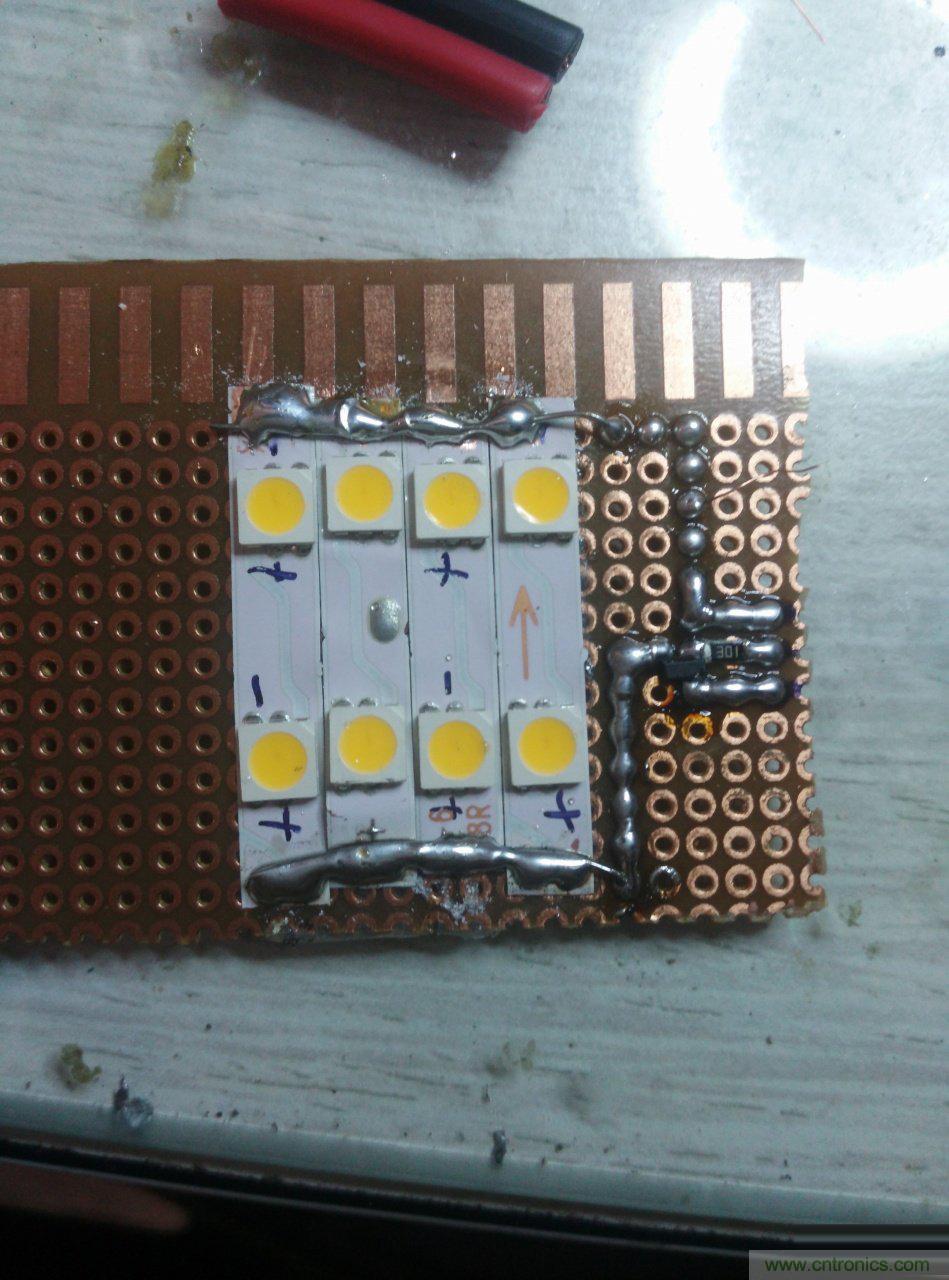

所有l(wèi)ed并聯，堆錫走線技巧：300度給每個焊盤上錫，然后200度將這些錫珠粘起來，很容易。我沒有用限流電阻，因為國產ao3400(＄0.0563)在3.5V左右的Vgs情況下，Vds大概1V，鋰電池最高壓4.2。全給燈珠大概就3.2V差不多是極限，所以問題不大，而且過流最多光衰，我led多，隨意了。


有人可能注意到一根很細的銅絲，那個是做過流保護的，相當于熔絲，在電池保護板失效（基本不可能）的時候，提供大概2A熔斷的保護。

好了看下亮度，可以了，略刺眼，畢竟點光源。

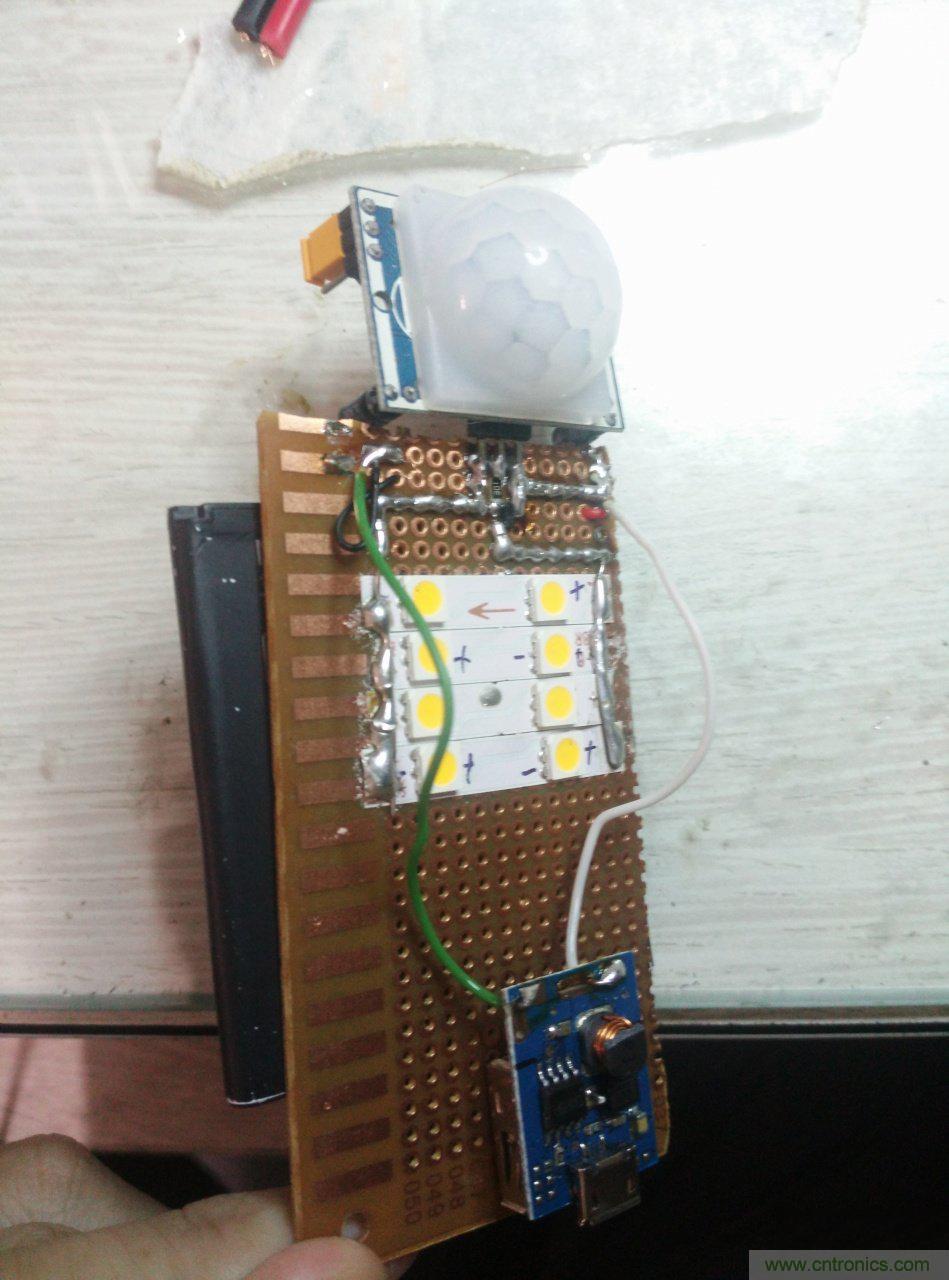

焊接上充電模塊，我沒4056了，用的充電寶一體板，看我的電話線完成這樣，是為了加個罩子。

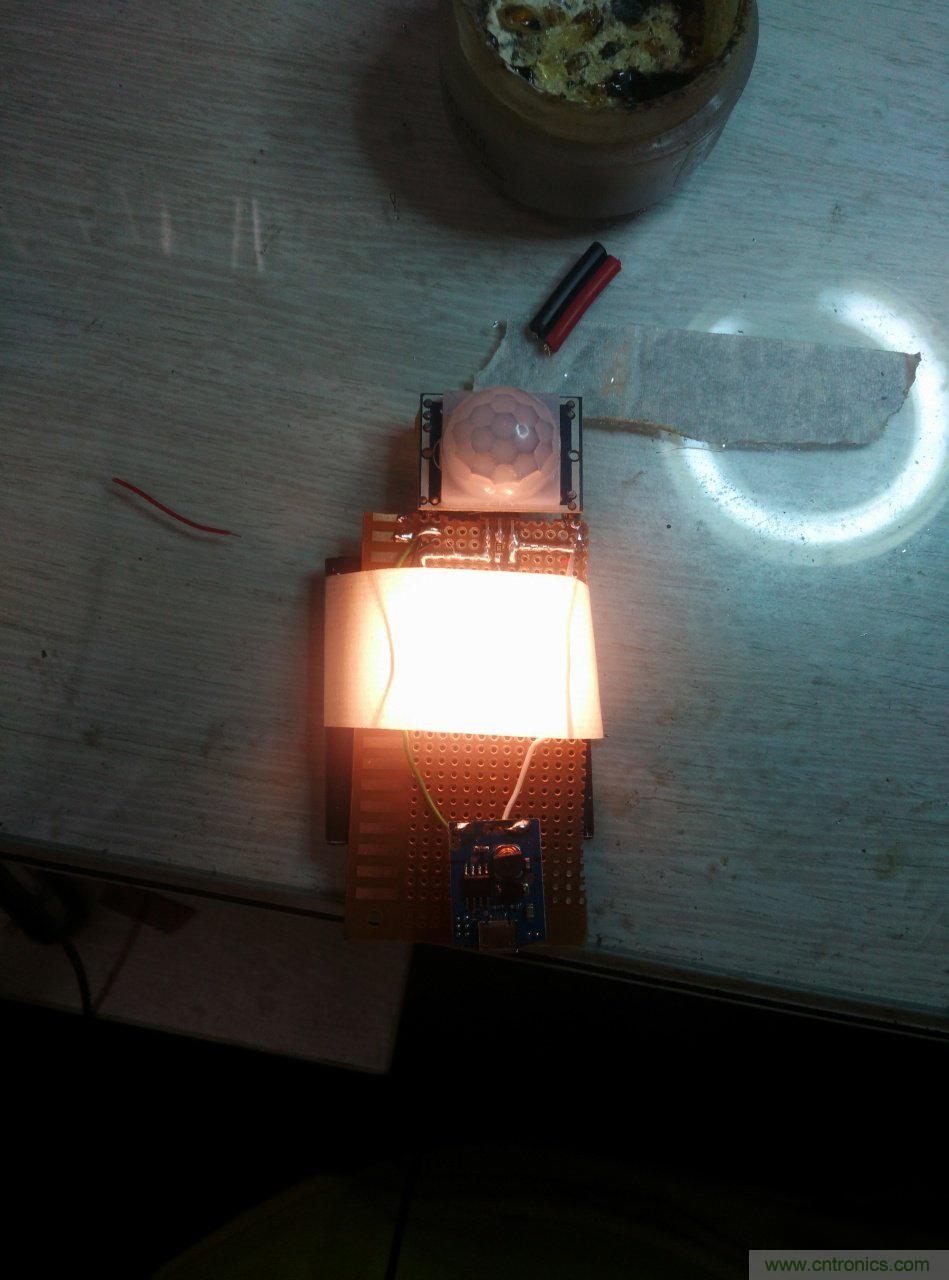

蒙上美紋紙再拍拍看，注意手機白平衡以及照片曝光是按照燈來的。

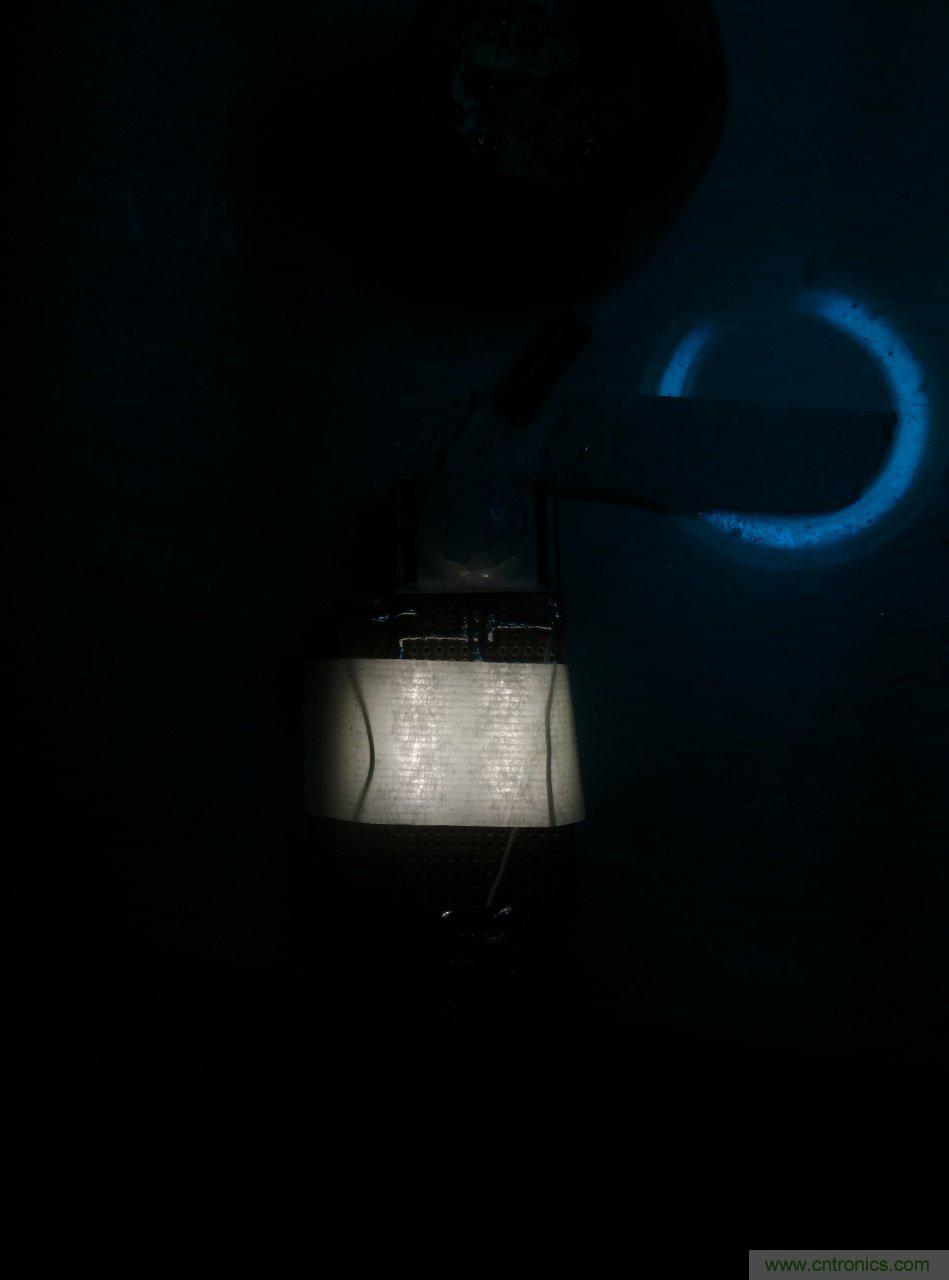

這次白平衡和曝光按照臺燈，可以看到是暖白光，亮度晚上用用可以了。

over，很簡單，不需要自己制板。夜里關燈后，只要人走動，有效范圍120°扇形 6米左右吧，一般人的房子夠了啦，10塊錢的成本也很便宜。模塊提供兩個電位器，一個是調整靈敏度的，一個是調整亮燈時間的，從3秒左右到好幾分鐘都可以，各人按需調整。跳帽是選擇連續觸發和非連續觸發的，默認就行。

文字來自39度。
