近100%LED選用無PFC的BUCK電路,這是為何?

發布時間:2014-12-06 責任編輯:sherryyu

【導讀】出于降低綜合成本和縮減尺寸的考慮,LED民用照明領域大部分都采用了非隔離內置MOS無PFC的BUCK電路。這是為什么呢?原來是體積小、低成本、高效率、無頻閃,無功率因數校正等等優點。是不是這樣的呢?請看下文。

關于無頻閃的研究,從電源層面來看是最直觀的,其實就是關于“頻率”的問題,超高頻人眼跟CCD探頭都不會有感覺,低頻人眼和CCD探頭都會有直觀的感受。實現無頻閃的方式要么做超高頻直流輸出,要么就真正去除或者降低直流中的紋波含量。

在“LED無頻閃技術之被動PFC(填谷電路)”和“LED無頻閃技術之兩級電路”中,介紹了功率因數的重要性和如何實現功率因數補償。明確的知道功率因數的高低不會影響電源的功耗,提高功率因數更多的是出于降低電源對公共電網的用電壓力。

隨著LED民用照明市場的爆發式增長,LED燈具配套材料中的散熱器件和光源成本都下降明顯,LED驅動電源的成本壓力尤為突出。

出于降低綜合成本和縮減尺寸的考慮,LED民用照明領域大部分都采用了非隔離內置MOS無PFC的BUCK電路(非隔離的SM7302、DU8618)。

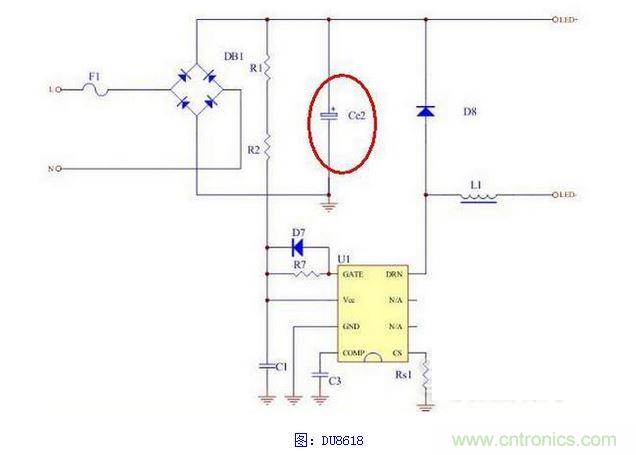

MOS無PFC的BUCK電路

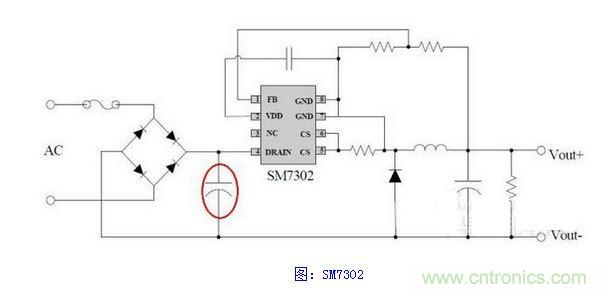

MOS無PFC的BUCK電路
[page]
BUCK電路中,橋堆后面的電解電容的取值大小直接影響輸出的穩定性和紋波大小。

BUCK電路無功率因數校正,故PF值大都在0.5左右,波形如下圖。體積小、低成本、高效率、無頻閃是它的最大優點,最大的缺點是諧波較高。

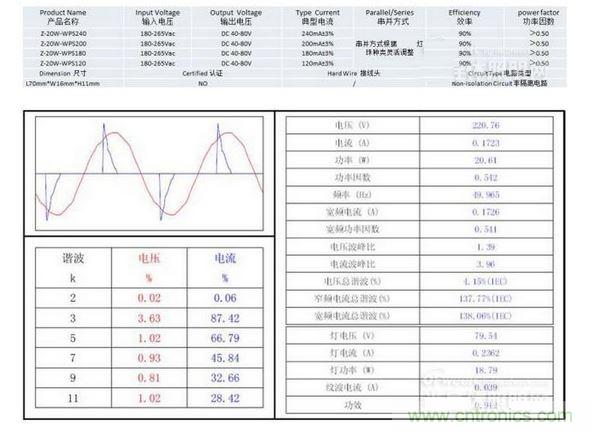

BUCK電路無功率因數校正

BUCK電路無功率因數校正
