【導讀】自行車指示燈在崇尚綠色環保的現在來說很是重要，一位技術牛人憑借自己所學給大家分享了一個DIY：無需充電的全自動自行車指示燈。在平時不用的時候除了電池自身耗電外電路基本不耗電，在用的時候會給電池充電。是不是很心動？那還等什么？
做個不用充電的全自動自行車燈

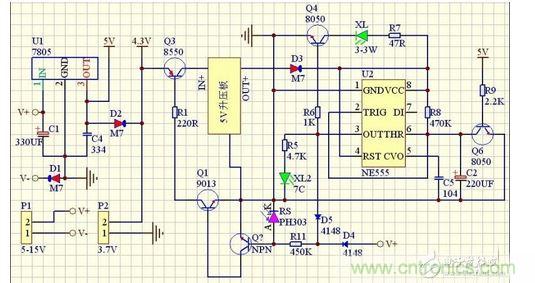

電路圖：
P1接發電機（用的370電機）
P2接電池（最好用帶保護的鋰電池電池“如手機電池”）
XL為3W食人魚LED燈
XL2為7彩LED燈（5MM的）
在平時不用的時候除了電池自身耗電外電路基本不耗電，在用的時候會給電池充電，370發電電流很小經過穩壓后輸出大約300到500MA，所以也不擔心電池沖爆，晚上在自行車行駛過程中LED用的都是370電機發的電，只要不將停車延時亮燈的時間調的太長的話電池也能用很久（一般30秒到1分鐘左右應該夠了吧）。如果停車延時亮燈很長時間的話又是另外一回事了
[page]

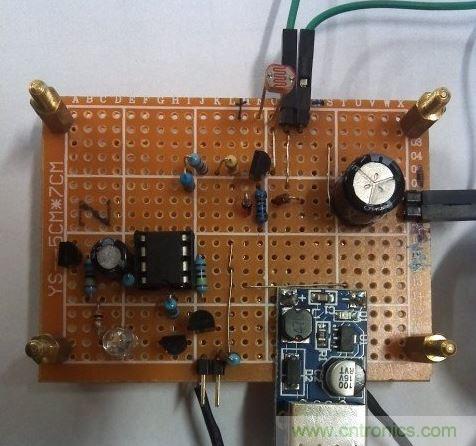

正面

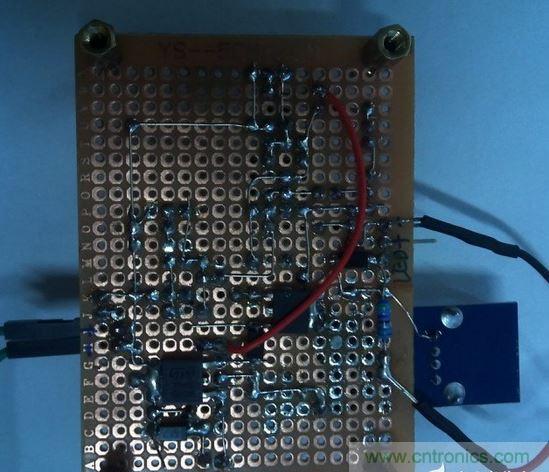

反面

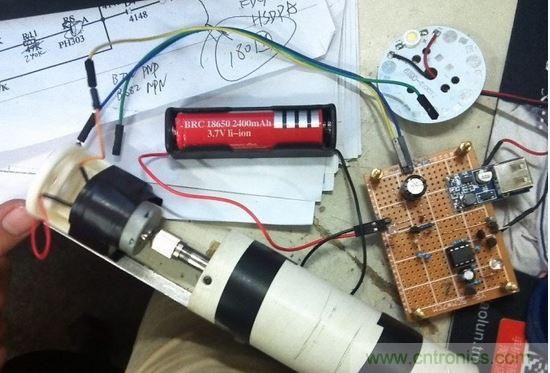

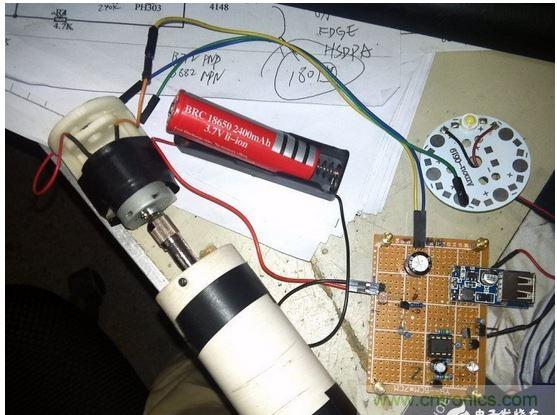

用370電機發電：沒裝上自行車，先用我的手電鉆代替下吧
在沒裝電池情況下，電機轉動燈會亮，電機停燈滅。
裝上電池后：電機轉燈亮，電機停，燈延時大約30秒滅
[page]
如果是白天的話，燈是不亮的。
電路原理：
通過車輪帶動370電機發電；進過U1（78M05）穩壓后輸出5V電壓，經過D2（4007）后電壓為4.3V左右；
白天：RS阻值很小，Q3不導通（調節R11可以調節Q1的臨界狀態及靈敏度），燈不會亮，這時會給電池充電；
晚上：光線變暗，RS阻值變大，大于一定值時（與R11阻值有關）Q3基級得低電壓，則Q3導通，5V升壓電路后面部分開始工作，Q6導通，NE555 6腳底電平，輸出（3腳輸出高電平）LED燈亮，7彩LED燈亮。當370電機停止轉動時（比如前面有人需要停下車）Q6截止，C2充電，當 NE555 6腳電壓大于2/3VCC時（充電過程就是一個延時過程，時間可以通過調節R8和C2的大小決定，R C越大時間越長）3腳輸出低電平，LED燈滅。
