變廢為寶!風扇散熱器變身山寨LED燈

發布時間:2013-12-25 責任編輯:sherryyu

【導讀】制作LED燈的教程真是數不勝數,各種DIY,各種創意不斷,但是大家肯定沒有聽過如何將壞掉的電風扇散熱器改造成LED燈吧!散熱器居然可以變身成LED燈!今天給大家奉上屌絲工程師用手上壞風扇的青鳥散熱器改造成山寨LED燈全過程。來看看該“創舉”的精華所在吧!

散熱器居然可以變身成LED燈!今天給大家奉上屌絲工程師用手上壞風扇的青鳥散熱改造成山寨LED燈全過程。雖然樣子丑了點,但是該網友的創意和超強的動手能力還是很值得大家學習的。

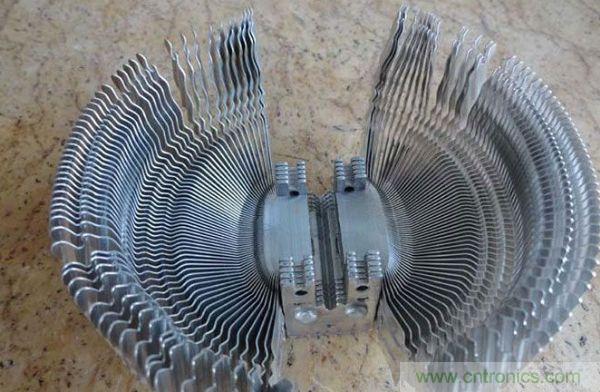

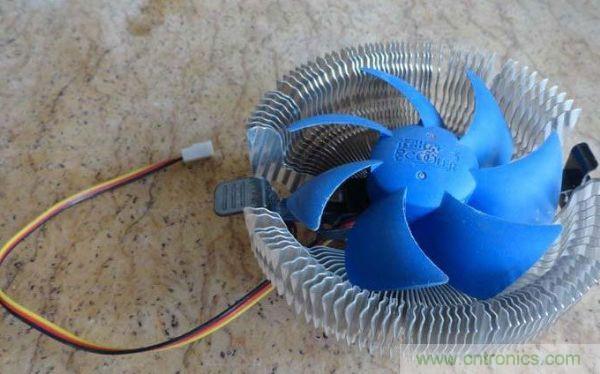

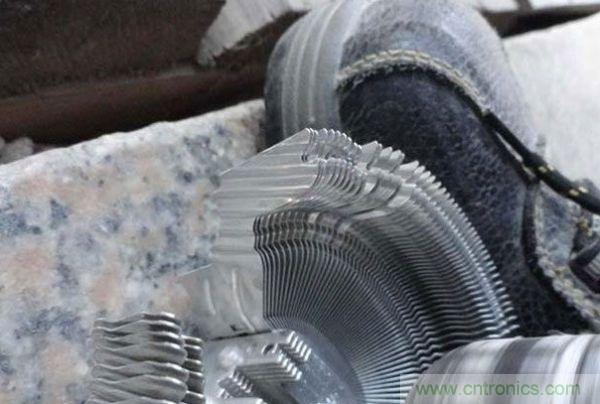

壞風扇的青鳥散熱一個,先把風扇給拆掉:

變廢為寶!風扇散熱器變身山寨LED燈

變廢為寶!風扇散熱器變身山寨LED燈

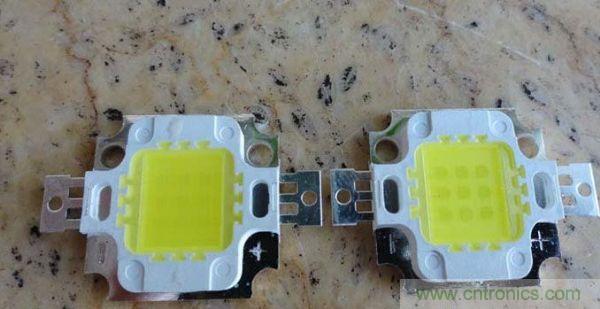

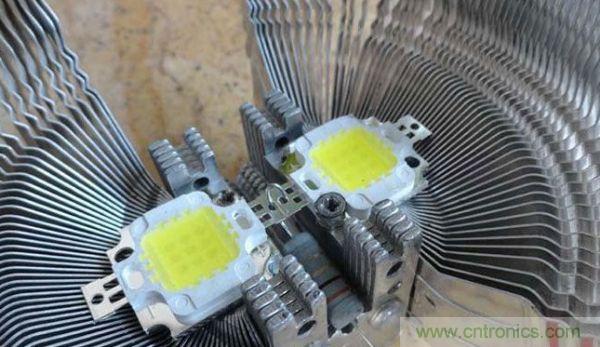

12V10W的LED燈珠兩玫:

變廢為寶!風扇散熱器變身山寨LED燈

今天的折騰方向,目的是讓他們合體。

變廢為寶!風扇散熱器變身山寨LED燈

[page]

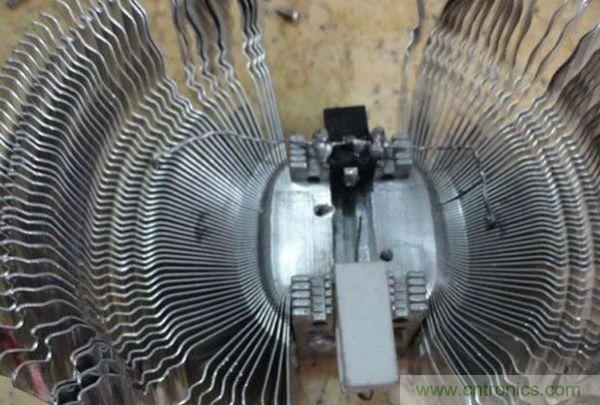

有一大半個的散熱面了,應該沒問題的。

變廢為寶!風扇散熱器變身山寨LED燈

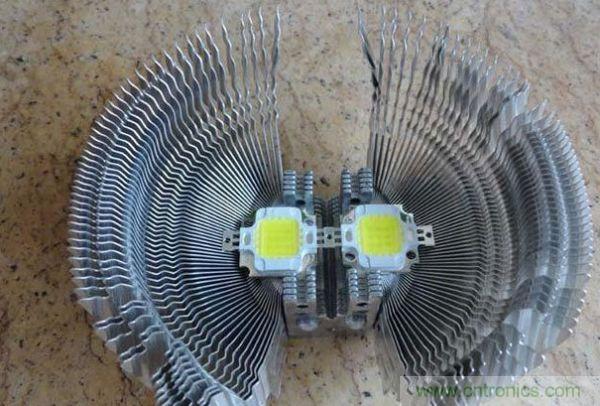

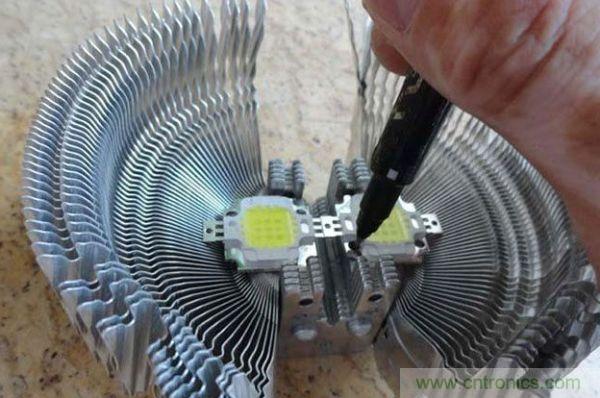

畫圈圈,做標記。

變廢為寶!風扇散熱器變身山寨LED燈

標好打洞了……

變廢為寶!風扇散熱器變身山寨LED燈

變廢為寶!風扇散熱器變身山寨LED燈

[page]

變廢為寶!風扇散熱器變身山寨LED燈

變廢為寶!風扇散熱器變身山寨LED燈

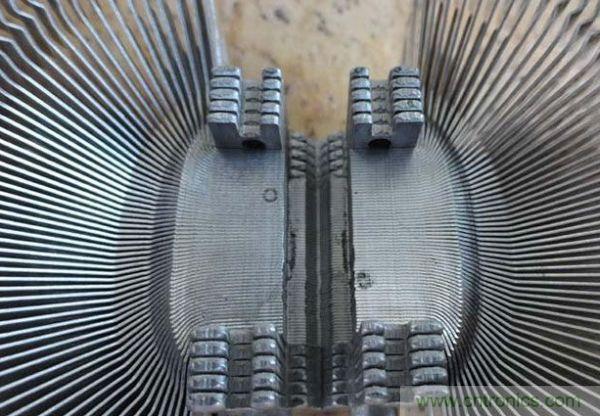

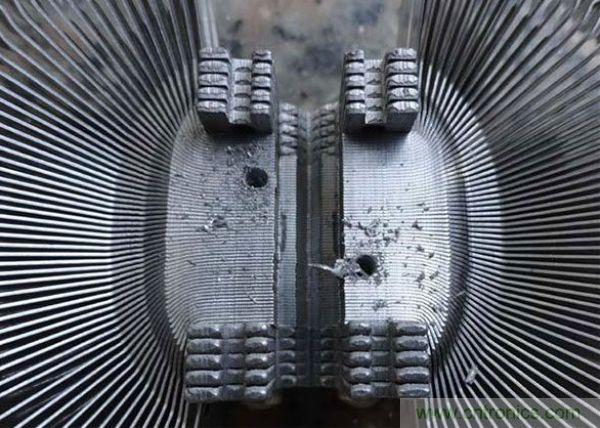

這鋁片不難鉆孔的說。

變廢為寶!風扇散熱器變身山寨LED燈

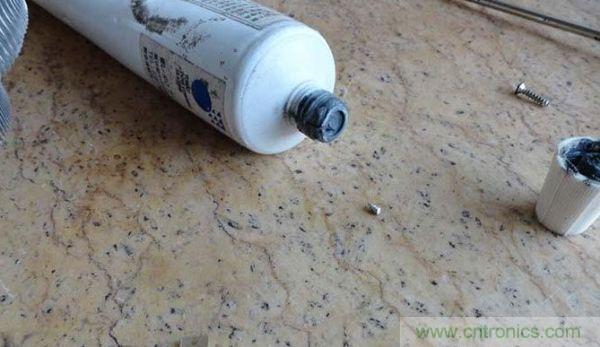

上點島國的硅脂。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

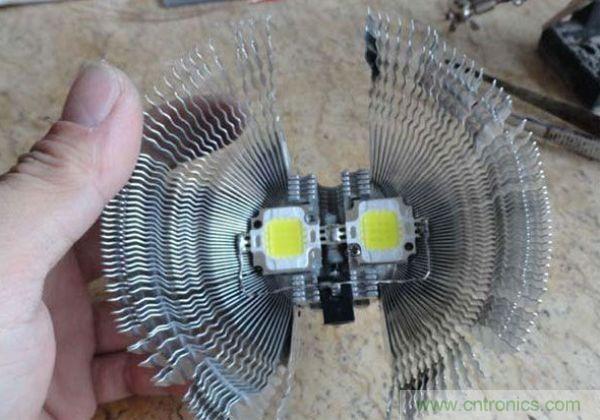

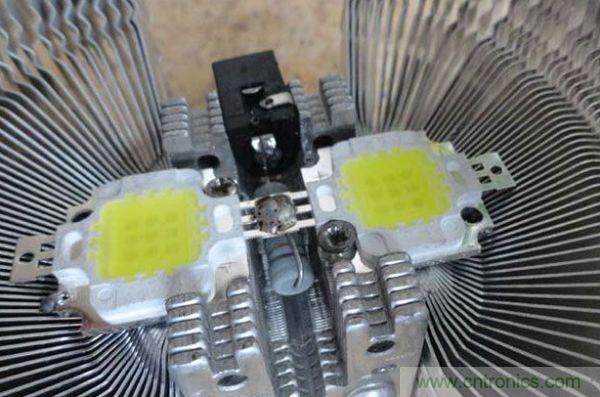

用兩個螺絲擰緊。

變廢為寶!風扇散熱器變身山寨LED燈

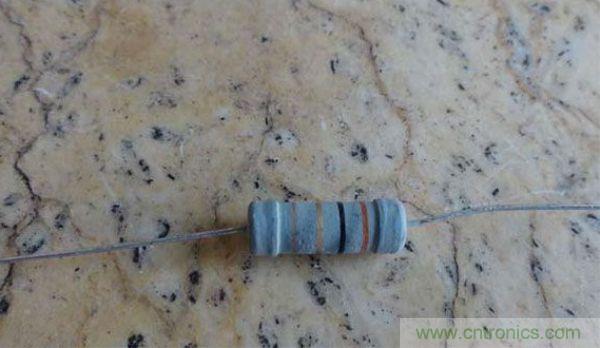

3歐/1瓦的電阻一個,買燈珠時送的。

變廢為寶!風扇散熱器變身山寨LED燈

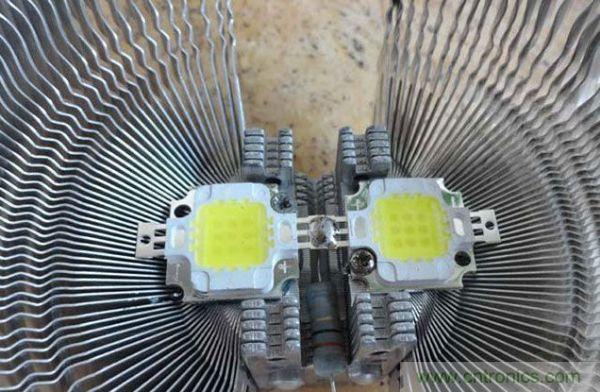

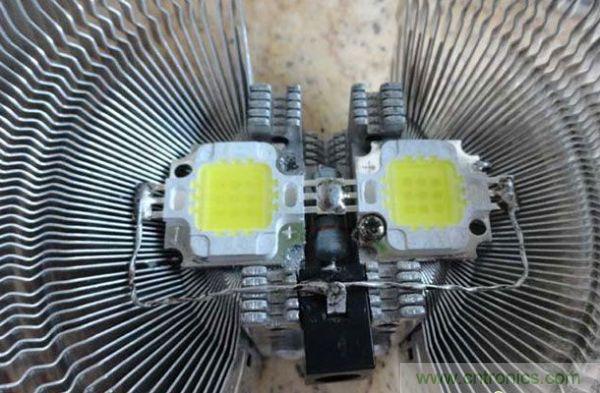

正極串入。焊好。

變廢為寶!風扇散熱器變身山寨LED燈

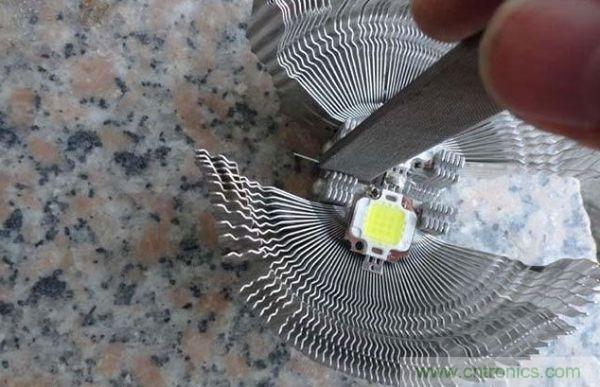

邊想邊做,用挫刀挫寬下。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

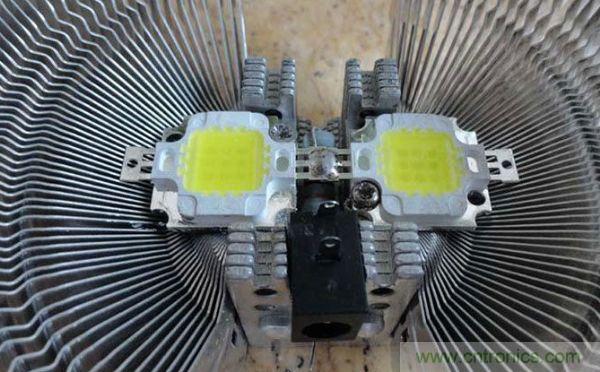

裝個3.5的標準電源插座。

變廢為寶!風扇散熱器變身山寨LED燈

還是比較緊的,壓下去不易掉出來了。

變廢為寶!風扇散熱器變身山寨LED燈

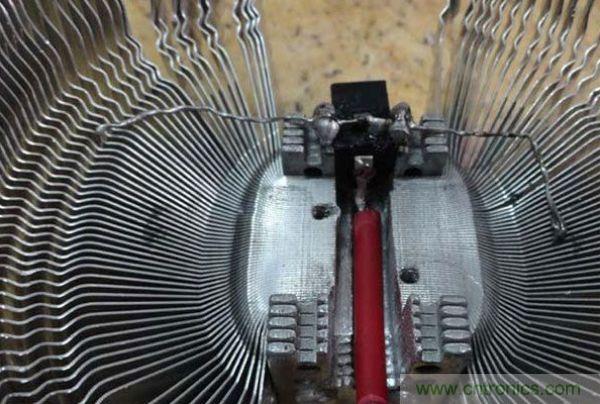

里正外負,中間就接電阻了。

變廢為寶!風扇散熱器變身山寨LED燈

負極連線還是用多芯的銅線芯了。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

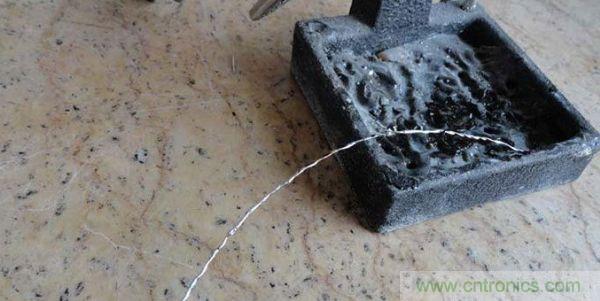

兩根上錫不解釋。

變廢為寶!風扇散熱器變身山寨LED燈

負極都碰到散熱片了.所以也沒必要絕緣啦。

變廢為寶!風扇散熱器變身山寨LED燈

變廢為寶!風扇散熱器變身山寨LED燈

加固下。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

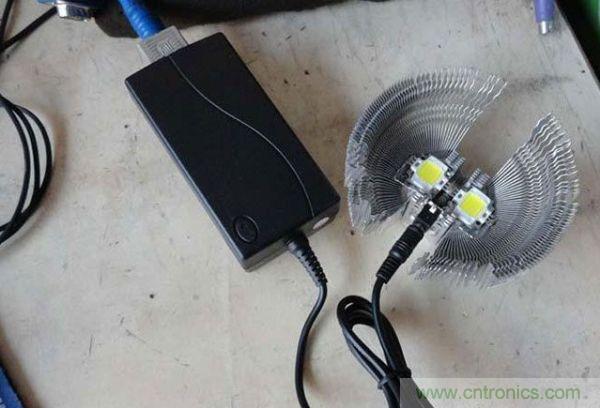

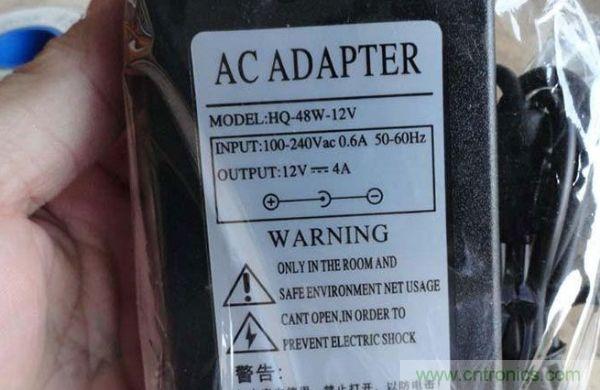

好了,試燈啦.用的是12V4A的液晶電源。

變廢為寶!風扇散熱器變身山寨LED燈

接入。

變廢為寶!風扇散熱器變身山寨LED燈

亮了,不過兩分鐘后看到有煙飄起。

變廢為寶!風扇散熱器變身山寨LED燈

馬上關電,由于當然太亮不能直視,所以不知道冒煙的是那個,但用手一摸,電阻還在燙手。1W功率的電阻果斷不夠。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

沒辦法只能拆了再改了。還是用挫刀挫寬另一邊,改用水泥電阻了。

變廢為寶!風扇散熱器變身山寨LED燈

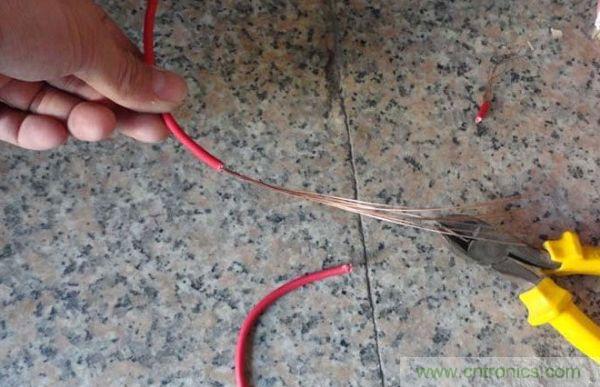

延長插座的正極線先,用的是剛開出來的線皮加三線芯。

變廢為寶!風扇散熱器變身山寨LED燈

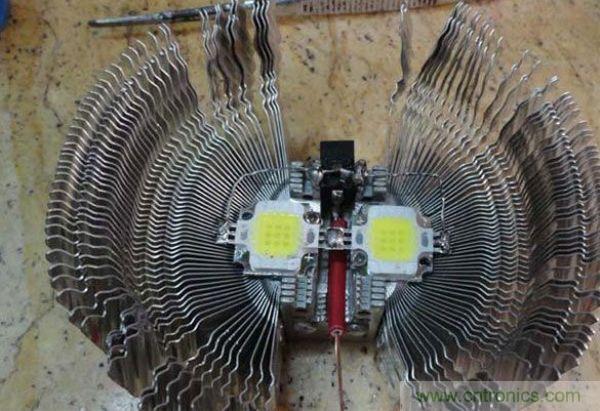

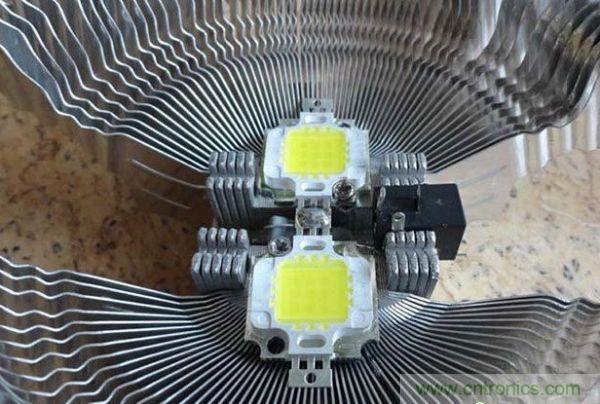

復位好燈珠。

變廢為寶!風扇散熱器變身山寨LED燈

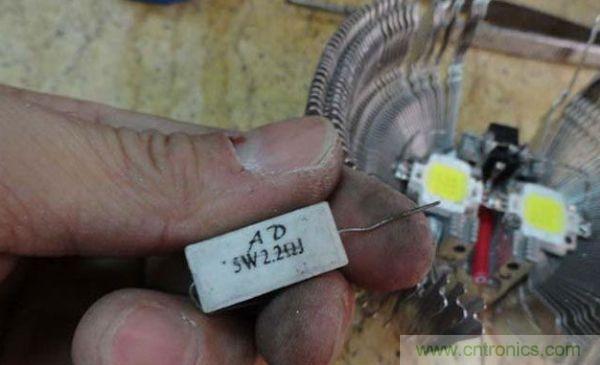

手上只有5瓦2.2歐的水泥電阻。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

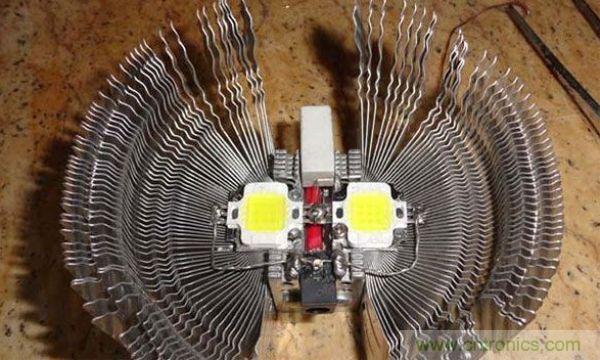

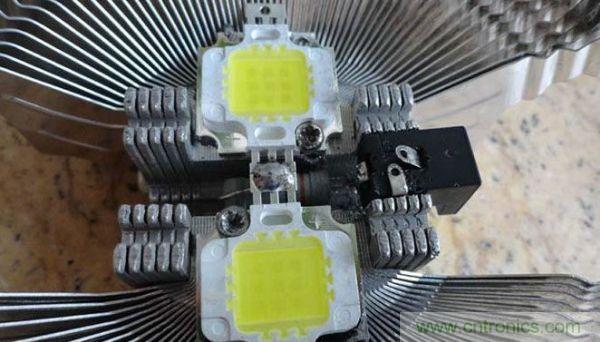

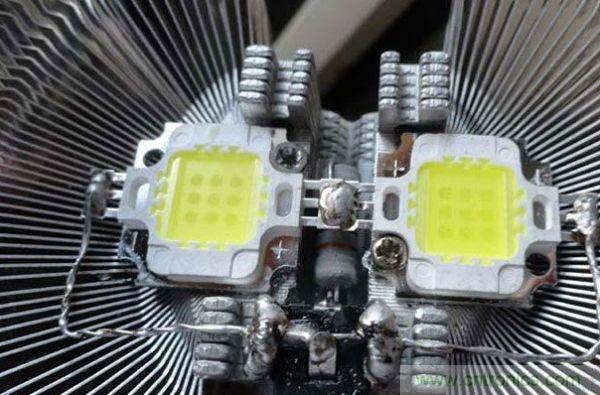

壓入,用繞焊焊上。

變廢為寶!風扇散熱器變身山寨LED燈

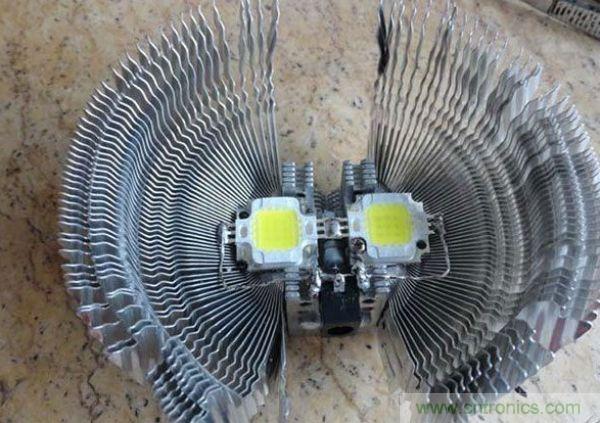

變得奇形怪狀的。

變廢為寶!風扇散熱器變身山寨LED燈

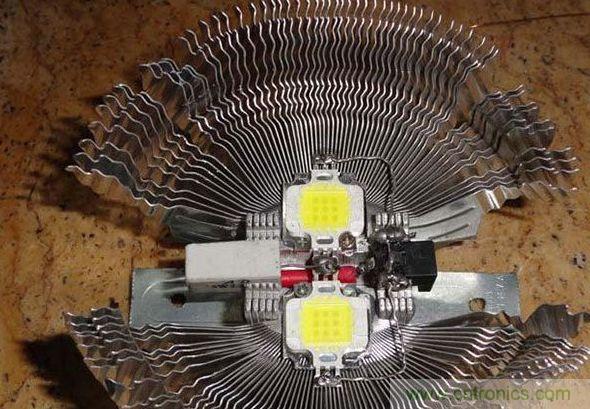

試電,還好溫度能接受了,亮度還是可以的。

變廢為寶!風扇散熱器變身山寨LED燈

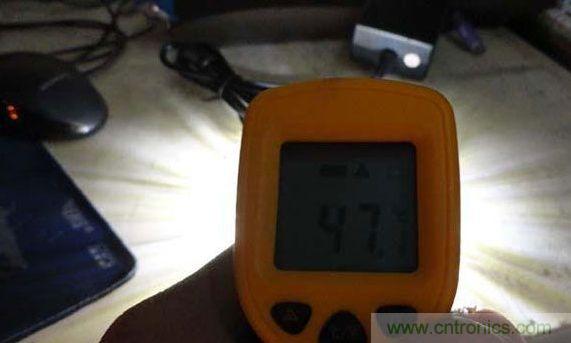

看了下電阻的溫度是47度.應該沒事了。

變廢為寶!風扇散熱器變身山寨LED燈

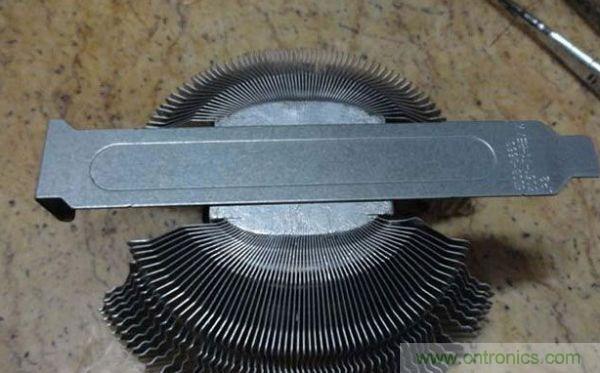

擋片改支架。

變廢為寶!風扇散熱器變身山寨LED燈
[page]

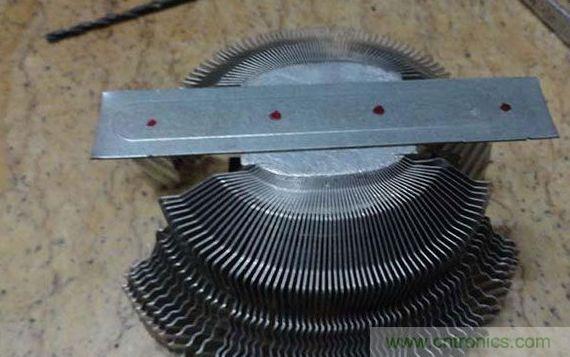

四點開孔。

變廢為寶!風扇散熱器變身山寨LED燈

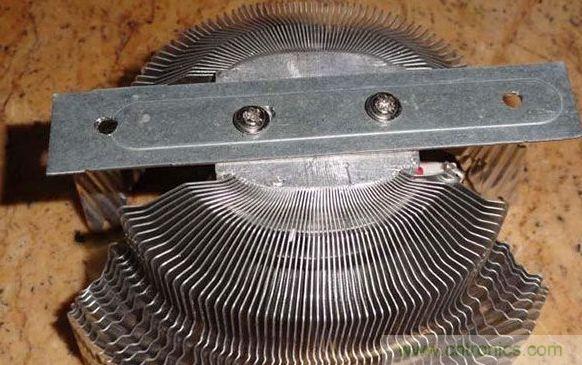

中間兩螺絲固定"支架"和"燈具"的連接.

變廢為寶!風扇散熱器變身山寨LED燈

兩邊的兩個孔當然是用于安裝的了。

變廢為寶!風扇散熱器變身山寨LED燈

壁掛,吸頂都可以的說.

變廢為寶!風扇散熱器變身山寨LED燈

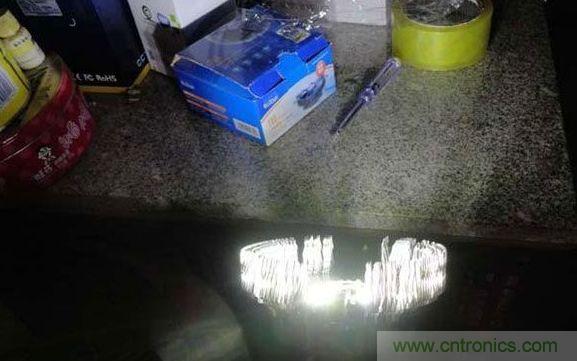

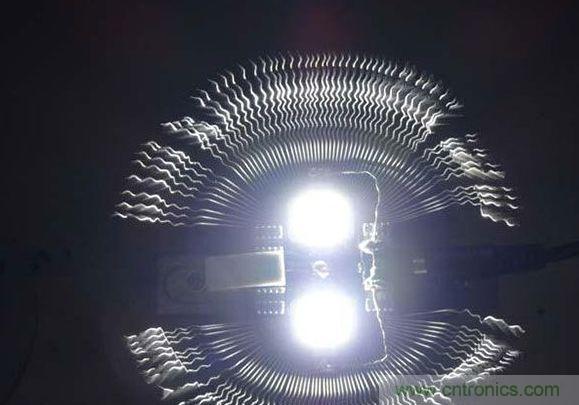

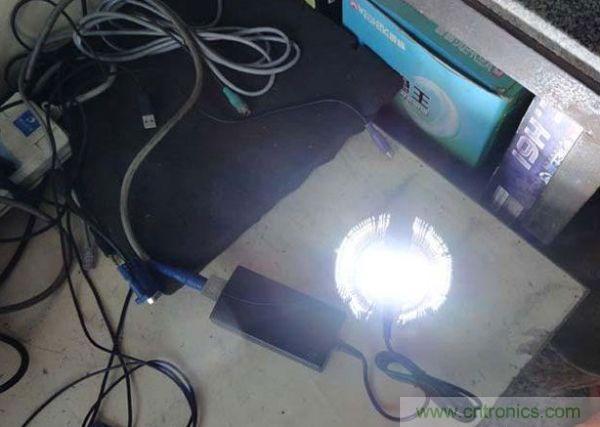

開燈效果還是很不錯的。

變廢為寶!風扇散熱器變身山寨LED燈

很亮的說,山寨第一燈有木有!
