中心議題：

• 看LED電源拓?fù)淙绾翁嵘齃ED照明效能

解決方案：

• 穩定電流驅動LED維持固定亮度
• 利用LED調光技術，藉PWM降低亮度較佳

隨著發光二極管(LED)生產成本下降，使用也越來越普遍，應用范圍由手持裝置到汽車、建筑照明等領域。LED的可靠度高(使用壽命超過五萬小時)，效率佳(每瓦超過120流明)，并具有近乎實時反應的特性，成為極具吸引力的光源。LED可在5奈秒的時間內產生光，而白熱燈泡的反應時間則是200毫秒，因此汽車工業已將LED運用于煞車燈上。本文將針對LED特性以及驅動LED的折沖情形進行介紹，深入探討適合LED驅動及調光的各種切換式電源拓?fù)?，并詳?xì)說明相關優點。

穩定電流驅動LED維持固定亮度

LED驅動仍面臨許多挑戰，要維持固定的亮度，需要以穩定電流驅動LED，且不受到輸入電壓的影響，相較于白熱燈泡單純接上電池作為電源的挑戰更大。

LED具有順向V-I特性，與二極管情形類似。白光LED的開啟閾值約為3.5伏特，在此閾值之下，通過LED的電流量非常少。超過此閾值之后，電流會以指數方式增強，造成順向電壓遞增，LED因而成為具有串聯電阻的電壓來源模型。不過須要注意，此模型僅在直流電流單一操作的情況下有效，如果LED中的直流電流改變，則模型中的電阻也應該改變，以顯現新的操作電流。在大量順向電流的情況下，LED中所消耗的電力會提升裝置溫度，改變順向壓降與動態阻抗，決定LED阻抗時，務必考慮環境的熱度。

如果LED是由降壓穩壓器驅動，除了直流電流之外，LED常會傳導電感的交流鏈波電流，根據所選擇的輸出濾波器安排情形而定。這會增加LED中電流的RMS強度，也會增加其功率的消耗，并使結點溫度升高，對LED的壽命有重大影響。如果在燈光輸出上設立70%的限制作為LED的使用年限，便可增加LED的壽命，由74℃的15,000小時，延長到63℃的40,000小時。LED中功率流失的判定方法，是將LED電阻乘上RMS電流的平方，加上由平均電流乘上順向壓降的數值。由于結點溫度是由平均功率所決定，即使出現大量的鏈波電流，對功率消耗的影響也很小。舉例來說，在降壓穩壓器當中，相等于直流輸出電流的峰間鏈波電流(Ipk-pk=Iout)，總功率損耗將增加不到10%。如果是大于此程度相當多的情況，則必須降低供應的交流鏈波電流，以維持結點溫度及操作壽命。在此有一個實用的基本原則，就是結點溫度降低10℃，半導體的壽命就會增加兩倍。實際上大部分的設計，因為電感限制的關系，傾向使用低上許多的鏈波電流。另外，LED中的峰值電流，不應超過制造商指定的最大安全操作額定值。

LED應用于多種領域需多種電源拓?fù)渲С?/strong>

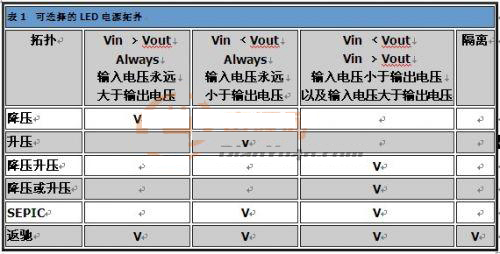

表1的信息可供作選擇LED驅動器最佳切換拓?fù)涞膮⒖肌３诉@些拓?fù)渲?，也可以使用簡單的電流限制電阻或是線性穩壓器，不過這些方法通常會耗用過多功率。輸入電壓范圍、驅動的LED數目、LED電流、隔離、電磁干擾(EMI)限制以及效能，都是相關的設計參數。大部分的LED驅動電路可分為以下幾種拓?fù)漕悇e：降壓、升壓、降壓升壓、SEPIC以及返馳。

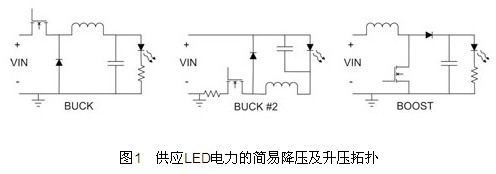

圖1顯示三個基本電源拓?fù)涞睦?，第一張圖所顯示的降壓穩壓器，可使用于輸出電壓永遠小于輸入電壓的情形。圖1中，降壓穩壓器改變金屬氧化半導體場效晶體管(MOSFET)的導通時間，以控制進入LED的電流?？稍竭^電阻測量電壓以進行電流偵測；電阻與LED為串聯狀態。驅動MOSFET是本方法在設計上的重大挑戰，如果從成本及效能的觀點來看，建議使用須要浮接閘極驅動的N信道FET。N信道FET須要使用驅動變壓器或是浮動驅動電路，兩者都可維持電壓高于輸入電壓。

圖1也顯示替代的降壓穩壓器(Buck #2)。在此電路中，MOSFET的驅動與接地有關，大幅降低了驅動電路的需求。本電路偵測LED電流的方法為監控FET電流，或是與LED串聯的電流偵測電阻。如果采用后者，則須要使用位準移位電路，將此信息送至接地電源，并將簡單的設計復雜化。同樣顯示于圖1中的升壓轉換器，則是在輸出電壓永遠大于輸入時使用。這種拓?fù)湓O(shè)計容易，因為MOSFET的驅動與接地有關，而電流偵測電阻也是屬于接地引用類型。此電路的缺點是在短路時，無法限制通過電感的電流，可以使用保險絲或電路斷路器，作為故障保護裝置。此外，還有一些較復雜的拓?fù)淇商峁┻@類保護。

LED 照明社區更新了大量精彩的內容,可查看：
http://www.me3buy.cn/bbs/forumdisplay.php?fid=112&page=1
看LED電源拓?fù)淙绾翁嵘齃ED照明效能
http://www.me3buy.cn/bbs/viewthread.php?tid=190937&extra=page%3D1&frombbs=1
[page]

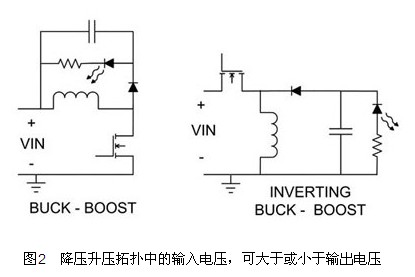

圖2顯示兩種降壓升壓電路，可在輸入電壓可能大于或小于輸出電壓的情形下使用。這些電路與前述兩種降壓拓?fù)溆邢嗤恼蹧_特點，與電流偵測電阻與門極驅動的位置有關。圖2的降壓升壓拓?fù)?，顯示接地參考的閘極驅動。此拓?fù)湫枰粶?zhǔn)移位電流偵測訊號，不過反向的升壓降壓拓?fù)鋭t具有接地參考的電流偵測及位準移位閘極驅動。如果控制IC與負輸出有關，且電流偵測電阻與LED進行交換，即可利用有效的方式配置反向升壓降壓拓?fù)洹Ｖ灰m當控制IC，即可直接測量輸出電流，也可以直接驅動MOSFET。

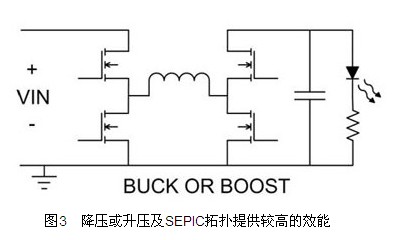

降壓升壓的拓?fù)浞绞诫娏飨鄬^高，舉例來說，如果輸入及輸出電壓相同，電感及電源開關電流是輸出電流的兩倍以上，這對效能及功率消耗會造成負面影響。圖3的「升壓或降壓」拓?fù)淇蓽p輕這些問題，在此電路中會有一個升壓功率級，之后則有一個降壓功率級。如果輸入電壓高于輸出電壓，升壓功率級就會提供電壓調節，而降壓功率級則只傳遞功率。如果輸入電壓低于輸出電壓，則降壓功率級提供電壓調節，升壓功率級傳遞功率。通常降壓及升壓的運作，會有一些重迭的時間，因此在變換模式時不會出現死區(Dead-band)。

如果輸入與輸出電壓幾乎相同，則此電路所擁有的有利條件，就是開關與電感電流幾乎等于輸出電流，電感鏈波電流也會有較少的傾向。即使此電路中有四個功率開關，通常仍有顯著的效能增進現象，這是電池應用的關鍵所在。圖3所顯示的SEPIC拓?fù)渌璧腇ET較少，但是需要更多被動組件。SEPIC拓?fù)涞膬?yōu)勢，在于簡易的接地參考FET及控制電路。此外，雙通道電感可以結合為單耦合電感，節省面積與成本。不過和降壓升壓拓?fù)湟粯?，SEPIC拓?fù)涞拈_關電流較「降壓或升壓」及脈沖輸出電流為高，需要能處理大量RMS電流的電容器。

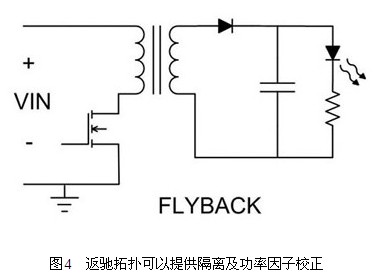

基于安全考慮，可能會規定在脫機電壓及輸出電壓之間進行隔離。此應用方式下，最節省成本的解決方法就是使用返馳轉換器(圖4)，在所有的隔離拓?fù)渲?，這種作法所需要的組件數量最少。變壓器匝數比可用來對輸出電壓進行降壓、升壓或降壓升壓，設計彈性很大，不過缺點在于電源變壓器基本上是訂制組件。此外，在FET以及輸入和輸出電容器中，也會有高組件應力的情形出現。應用固定燈光時，可以使用「慢速」的回饋控制循環，調節LED電流與輸入電壓同相位的情形，進行功率因子校正(PFC)。這樣可以調節所需的平均LED電流，并能調節輸入電流與輸入電壓同相位的情形，以提供高功率因子。

LED 照明社區更新了大量精彩的內容,可查看：
http://www.me3buy.cn/bbs/forumdisplay.php?fid=112&page=1
看LED電源拓?fù)淙绾翁嵘齃ED照明效能
http://www.me3buy.cn/bbs/viewthread.php?tid=190937&extra=page%3D1&frombbs=1
[page]
LED調光技術　藉PWM降低亮度較佳

LED常須要調光，舉例來說，有時可能須要調整顯示亮度或是建筑照明。有兩種方式可以達到這個目標，一是降低LED電流，二是快速開關LED讓肉眼平均其亮度。效果最差的方法就是降低電流，因為燈光輸出與電流之間并不是完全的線性關系。此外，LED的顏色光譜在電流低于最大額定值時，會有偏移的傾向。人類對亮度的察覺是一種指數關系，因此如果要調整亮度，可能須要大幅度改變電流，這對電路設計的影響甚大。因為在最大電流下3%的調節錯誤，可能會因為電路容忍度，在10%的負載時出現30%以上的錯誤。藉由脈沖寬度調變(PWM)影響電流而降低亮度，是比較正確的作法，不過仍然有反應速度的問題。在照明或顯示時，須要使用100Hz以上的脈沖寬度調節，人類眼睛才不會察覺到閃爍的情形。10%的脈沖寬度是在毫秒范圍之中，因此電源供應的帶寬需要大于10kHz。

針對不同LED應用　各種電源拓?fù)鋺?yīng)運而生

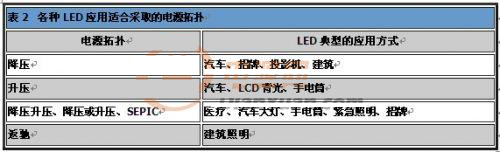

如同表2所示，LED已廣泛運用于各領域，因此需要許多種類的電源拓?fù)?，支持LED的應用。一般而言，必須考慮輸入電壓、輸出電壓及對隔離的需求，以做出適當選擇。

如果輸入電壓一定大于或小于輸出電壓，選擇就很明確，一定是降壓或升壓。但如果彼此關系并不明確，便不易做出選擇，有非常多的折沖作法，包括效能、成本以及可靠性等等。
