OLED技術原理

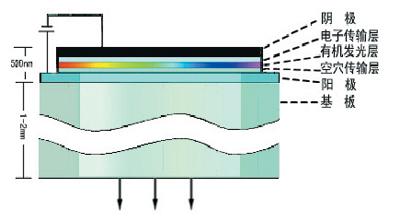

OLED是指有機半導體材料和有機發光材料在電場的驅動下，通過載流子注入和復合導致發光的技術。其原理是用ITO玻璃透明電極和金屬電極分別作為器件的陽極和陰極，在一定電壓驅動下，電子和空穴分別從陰極和陽極注入到電子傳輸層和空穴傳輸層，然后分別遷移到發光層，相遇后形成激子使發光分子激發，后者經過輻射后發出可見光。輻射光可從ITO一側觀察到，金屬電極膜同時也起了反射層的作用。下圖是一個簡單的OLED器件結構示意圖。
[page]
根據使用有機功能材料的不同，OLED器件可以分為兩大類：小分子器件和高分子器件。小分子OLED技術發展較早（1987年），而且技術已經達到商業化生產水平；高分子OLED又被稱為PLED（PolymerLED），其發展始于1990年，目前該技術尚未成熟。
根據驅動方式的不同，OLED器件可以分為無源驅動型（又稱被動驅動PM，PassiveMatrix）和有源驅動型（又稱主動驅動AM，ActiveMatrix）兩種。無源驅動型不采用薄膜晶體管（TFT）基板，一般適用于中小尺寸顯示；有源驅動型則采用TFT基板，適用于中大尺寸顯示，特別是大尺寸全彩色動態圖像的顯示。目前，無源驅動型OLED技術已經比較成熟，商業化的產品都是無源驅動型；有源驅動型OLED技術發展很快，但還需要幾年的時間才能推出商用產品。
OLED顯示屏的制備工藝流程主要包括四個步驟，如上圖所示。
OLED技術主要特點

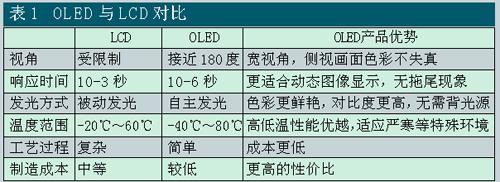

有機發光顯示器件之所以受到人們的青睞，是因?yàn)槠渑cLCD為代表的第二代顯示器相比，有著突出的技術優點(見表1):
●低成本其工藝簡單，使用原材料少。使人們相信OLED將成為L(zhǎng)CD替代性技術的最重要原因是其在降低加工成本方面的潛力。除了對材料和工藝方面的要求比LCD低近1/3外，OLED的加工工藝也比LCD簡單得多。據相關資料顯示，OLED顯示屏需要86道加工工序，而LCD屏則需要200多道工序。在成本決定生命力的未來大屏幕顯示領域，這無疑增加了OLED競爭的砝碼。
●自發光不需要背光源。
●低壓驅動和低功耗直流驅動電壓在10伏以下，易用于便攜式移動顯示終端上。
●全固態無真空腔，無液態成份，機械性能好，抗震動性強，可實現軟屏顯示。使用塑料、聚酯薄膜或膠片作為基板，OLED屏可以做到更薄，甚至可以折疊或卷起來。目前由于在軟基板上的涂鍍等加工工藝還未成熟，可折疊或卷曲的顯示器產品還沒有商品化，但這一切都會在不遠的將來實現。
●快速響應響應時間為微秒級，是普通液晶顯示器響應時間的1/1000，適于播放動態圖像，具有寬視角特性，上下、左右的視角寬度超過170度。
●高效發光可作為新型環保光源。
●寬溫度范圍在-40℃～80℃范圍內都可正常工作。
●高亮度顯示效果鮮艷、細膩。
[page]
技術瓶頸
影響OLED技術發展的最大障礙是器件壽命和材料穩定性問題。目前，彩色OLED的壽命還只能達到5000小時，這使應用受到了限制。不過，由于其發展前景被看好，目前全球從事OLED研究的機構和廠商多達90多家。由于各家技術之間存在著很大差異，材料有小分子和高分子OLED兩種，驅動方式分為主動和被動，而彩色顯示的實現原理又有采用三色不同材料、采用三色濾色膜、采用色變換等多達6種方式，再加上涂鍍、噴繪等多種加工工藝，OLED技術的實現可謂是真正意義上的百花齊放。對于一種萌芽期的技術，盡管這有利于技術的健康發展，但研發力量的分散和技術的爭議在一定程度上會延緩技術發展的步伐。

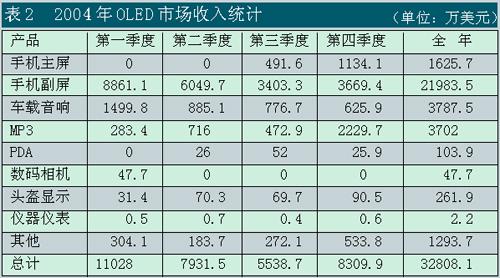

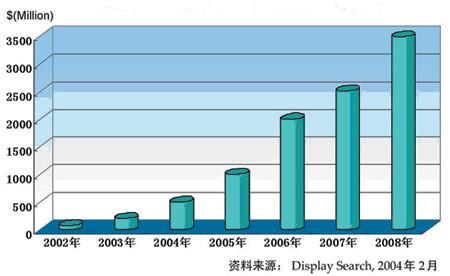

根據全球權威平板顯示器(FPD)市場調研和咨詢機構DisplaySearch在2004年12月的最新統計（見表2），OLED行業2004年全年總收入為3.28億美元，比2003年增長了41％。上圖為DisplaySearch2004年2月對全球OLED市場的預測。
OLED已進入的產品領域包括手機主屏和副屏、汽車音響、MP3、工業儀表、PDA、車載儀表、數碼相機和微顯示器（MicrodisplayforNearEyeApplication）等領域。其中，手機副屏約為2.2億美元，占67％，汽車音響約為0.38億美元，占11.6％，MP3屏為0.37億美元，占11.3％，這三者共占了約90％。
[page]
OLED產業化進程
1．全球發展概況
OLED的產業化已經起步，今后的3～5年是發展的關鍵時期。雖然OLED技術起源于歐美，但因?yàn)槌杀竞彤a(chǎn)業鏈的關系，最終實現大規模產業化的國家和地區卻集中在東亞，主要是日本、韓國、中國大陸和臺灣。
目前，日本Pioneer有3條生產線，其中2條PM-OLED線、1條AM-OLED線，月產能120萬片。三星SDI的OLED月產量為150萬片，并計劃建成AM-OLED（370×470）專用生產線。中國臺灣的錸寶現有7條生產線，今年計劃再引進2條線，月產能130萬片，錸寶OLED今年出貨目標為1200萬～1500萬片。除了以上3家外，LG電子、韓國大宇、CPT和聯宗光電等公司都在積極投資建設OLED生產線，希望早日進入OLED市場。
2．我國發展概況
(1)成果顯著
在過去的幾年里，我國在OLED機理研究和器件結構設計等方面做了大量工作，目前從事OLED研發和產業化的機構及企業主要有：清華大學、華南理工大學、吉林大學、上海大學、東南大學、香港城市大學、香港科技大學、長春光機所、中科院化學所、北京維信諾科技有限公司、信利半導體、上海航天上大歐德公司、上海廣電電子集團、深圳先科集團、TCL、五糧液集團、中國普天集團等。
清華大學于1996年成立了OLED項目組，設計安裝了中國大陸第一臺OLED蒸鍍?cè)O(shè)備，建成了中國大陸第一個OLED超凈實驗室（見圖5）。2001年，由于獲得原國家計委的支持，清華大學及其他單位合資成立了北京維信諾科技有限公司，建成了中國大陸第一條OLED中試生產線(見圖6)，2003年開始有小批量單色產品進入市場的儀器儀表領域，成為中國大陸第一家能夠生產和銷售自產OLED產品的公司，產品獲得多家客戶的認可。2002年，維信諾與清華大學成立了聯合實驗室，共同開發有機發光顯示技術。截至2005年3月，維信諾科技聯合清華大學有機光電聯合實驗室共同申請了46項專利，其中有8項國際專利，內容覆蓋材料、器件結構、器件工藝和驅動電路等技術領域，至今，已有20項專利獲得授權，擁有十多項核心專利技術。此外，在中試生產線上，維信諾科技突破并掌握了批量生產的關鍵技術，豐富和積累了大量OLED量產工藝及技術Know-how，完善了技術成果向產業化的充分轉化。
圖1北京維信諾科技有限公司研制出的OLED軟屏
清華大學和維信諾公司先后承擔了國家計委、國家發改委、科技部“863”計劃、信息產業部和北京市科委等多個重大重點創新項目，開發出高清晰度26萬色96×64、128×160全彩OLED和單色128×64柔軟點陣OLED顯示屏樣品，研究成果達到國際先進水平。目前，維信諾公司正在進行OLED大規模生產線的籌備，預計2006年建成投產第一條PMOLED生產線。
上海大學于1990年開始OLED的研究工作，已研制出白色發光器件和綠色矩陣顯示器件。綠色器件的半亮度壽命已達到14000小時，紅色器件半亮度壽命為7500小時，藍色器件半亮度壽命為1016小時，白色器件半亮度壽命大于2000小時。上海大學與中國航天科工集團公司于2001年9月聯合組建了“上海航天上大歐德科技有限公司”，以進行OLED的中試研究和批量生產。
吉林大學從1994年開始在新型OLED材料開發及性能研究方面開展了深入系統的研究工作，在新型電致發光配合物材料方面取得了一些有創新性的成果，尤其在藍光配合物材料方面取得了一些突破,還研制出96×64像素、分辨率為3條線/毫米的有機發光顯示屏。
圖2柯達推出的全球第一款OLED屏數碼相機
[page]
在TFT技術方面，吉林省彩晶數碼高科顯示器有限公司目前已具備制作供大面積平板顯示器使用的非晶硅TFT技術和設備，其成品率可以達到80%以上，為我國開展低溫多晶硅TFT-OLED的研究打下了良好基礎。
中科院長春光機與物理所在稀土發光材料的研究方面取得重大進展，1996年開展非晶硅TFT器件研究工作，1999年開始進行多晶硅TFT驅動技術的研究工作并取得初步結果。
圖3SonyMZ-RH10MD，這是MD中第一次采用5行OLED屏幕
華中科技大學從20世紀80年代末開始開展非晶硅TFT有源矩陣液晶顯示器的研究，在非晶硅、多晶硅薄膜和TFT的研究與制備、AMLCD和多晶硅TFT集成一體化技術方面，具備了良好基礎。
成都電子科技大學通過多年來的科研工作，在材料、器件和低溫多晶硅TFT等方面取得了一定進展。
南開大學與香港科技大學合作，于去年獲得了一項國家自然科學基金委聯合探索研究多晶硅TFT-OLED的項目，現已就TFT驅動單元的新型結構和矩陣特性進行從多晶硅TFT物理模型的建立到模擬計算和仿真的研究工作。
圖42005年1月三星推出了21英寸OLED面板
北方交通大學在多年研究無機電致發光的基礎上，在有機/無機復合發光器件的研究方面取得了一些創新性成果。華南理工大學在高分子材料制備方面取得了顯著進展，合成出了紅綠藍三基色高分子熒光材料，紅光材料的點致發光（EL）效率達到2.5%。另外，中科院化學所、長春應化所、華東理工大學在新型小分子發光材料和高分子發光材料方面進行了大量的研究，并取得了一些重要的研究成果。
圖5中國大陸第一個OLED超凈實驗室
在產業化方面，信利半導體2003年引進了一條小批量OLED生產線，目前正在進行產品及市場方面的開發，信利計劃今年年底開始引進大規模生產線，明年10月份投產。
（2）技術差距及原因分析
目前我國OLED的技術和產業化整體水平與國外仍有兩年左右的差距，但是在部分核心技術上已經具有國際先進水平，取得了一定的研究成果。
例如，在器件結構方面，我國開發的單層結構器件突破了傳統的雙層和多層結構專利技術，減少材料、設備和工藝過程，大大降低了成本；在材料方面，吉林大學在世界范圍內率先開展了三線態磷光材料的性能研究，維信諾和清華大學聯合開發的具有自主知識產權的紅光材料在啟動電壓為2.4V時，最高亮度達到7280cd/m2，而國外的紅光材料在啟動電壓為3.5V時，最高亮度只能達到4300cd/m2；在OLED的彩色化方面，我國也已經開發出高清晰度26萬色全彩OLED樣品，追上了世界水平；在大尺寸顯示屏開發方面，國外已經開發出24.2英寸的小分子OLED樣品和40英寸的高分子OLED樣品，但是大尺寸技術還不成熟，壽命和成品率問題估計還需5～10年的時間才能解決。
但同國際前沿有機發光顯示技術比較，我國還存在一些明顯的技術差距，其突出表現為：有機發光紅綠藍三色材料解決方案不完善，無法提供具備實用性的藍光發光材料，磷光材料的紅綠藍三色實用化材料還沒有開發成功。我國有機發光顯示材料的研發和生產脫節，研發機構有很多，但是OLED材料的生產廠商卻極少，更缺少有機發光顯示材料的下游廠商，材料評估和產業化有障礙。與國外相比，我國有機發光顯示材料方面擁有的知識產權較少，需要加快研發進度。在驅動IC方面，全球已經有多家公司在從事OLED驅動IC的設計和生產，而我國只能從國外引進驅動IC；在大尺寸和彩屏技術上，由于設備條件相對落后，資金投入相對缺乏，目前還同國外發展有很大差距。這些環節上存在的不足，都一定程度地制約了我國有機發光技術的發展。
圖6中國大陸第一個OLED中試線
（3）產業差距及原因分析
目前，我國只有兩條OLED中試線，推出了單色OLED產品。而國外已經有OLED生產線十幾條，推出了64K色、多色和單色OLED產品。有機發光顯示ITO玻璃國產化方面，目前國內還沒有一家能夠生產符合用于OLED生產的ITO玻璃。北京維信諾公司正在與國內一些廠家聯合攻關，力爭盡快實現ITO玻璃的國產化。除此之外，光刻膠等原材料也都存在類似的問題。
在生產設備方面，我國雖然有OLED生產設備的制造廠商，但是OLED的關鍵生產設備技術掌握在日本、韓國手中，我國只有通過進口才能得到。
在生產方面，由于我國TFT發展滯后，面板的制備技術薄弱，生產管理經驗積累不足，因此在AMOLED的生產工藝開發方面難度較大，同時也缺乏OLED生產管理人才，這是我國OLED產業化建設的弱點。
總之，我國OLED上下游產業鏈尚不完備，OLED技術本身還沒有完全成熟，與國外的差距沒有TFT-LCD和PDP大。國內正在研發OLED的單位較多，有多條完整的試驗線，但研發內容重復較多，差異性小，還沒有形成特色；已有小尺寸彩色無源樣品開發技術，正在開發單色小尺寸產品生產技術，有源技術難度較大；原材料的開發較活躍，但還沒有篩選出綜合性能較好的材料；OLED高素質的技術和管理人才緊缺，存在政府和企業對OLED的資金投入不夠等,這些都制約了我國OLED產業化的進展。
