產品特性：

• 頻率高達340GHz
• 支持40Gbps甚至更高速的光纖傳輸
• 相比傳統光纖設備，大幅度降低了制造成本

應用范圍：

• 光通訊，傳感器
• 成像、量子密碼學以及生物學應用

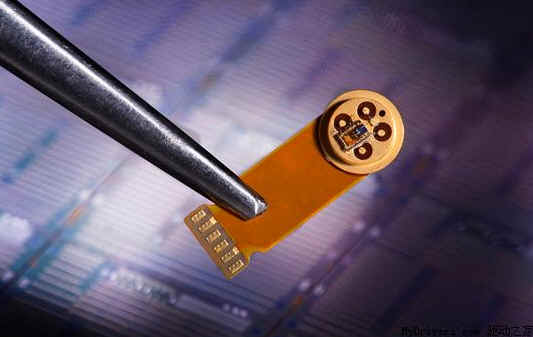

英特爾(Intel)周日宣布，他們在通往光計算機的道路上又邁出了堅實的一步。Intel在最新一期自然雜志上發表的文章宣稱，公司已經使用硅材料創造了雪崩光電二極管（APD）的性能世界紀錄，頻率高達340GHz。

眾所周知，用光導線替代目前計算機中的電線路能夠爆炸式的提高傳輸帶寬，也就是科幻小說中常聽到的“光腦”。Intel自90年代中期就開始對硅光子技術進行長期研究，此次基于硅的高性能APD就是他們的最新突破。

 雪崩光電二極管是一種感光元件，通常被用在光纖傳輸設備中接收光信號，并將微弱信號放大。此次Intel用硅制造出的APD頻率高達340GHz，能夠支持40Gbps甚至更高速的光纖傳輸，使硅光子設備的性能首次超越傳統光纖設備。而相比傳統中用磷化銦等材料制造的光纖設備，使用半導體產業中習以為常的硅芯片，還能夠大幅度降低制造成本。

 Intel硅光子實驗室主管Mario Paniccia表示：“此次研究成果是硅芯片能夠制造高性能光通訊設備的又一范例。除了光通訊外，硅APD還能夠運用在諸如傳感器、成像、量子密碼學以及生物學應用中。”

 Intel的此項研究由美國國防部高級研究項目署（DARPA）資助，Intel與意法半導體合資的閃存企業Numonyx提供制造工藝。參與研究的還包括光電子領域的學術專家，如弗吉尼亞大學Joe Campbell教授，加州大學圣巴巴拉分校John Bowers教授等。
