iPhone 8首拆:無線充電版本的iPhone 7?
發布時間:2017-09-25 來源:iFixit 責任編輯:wenwei
【導讀】今天,蘋果官網上,iPhone 8頁面的“預售”按鈕已經變成了“購買”,國行iPhone 8和iPhone 8 Plus正式在蘋果官網以及各大渠道開賣,但卻成為了史上最冷的iphone。為了第一時間拆解iPhone 8,iFixit的團隊專門飛到了澳大利亞(發售時間最早),它們發現除了被蓋換成了玻璃,iPhone 8與iPhone 7在內部設計上幾乎一樣。

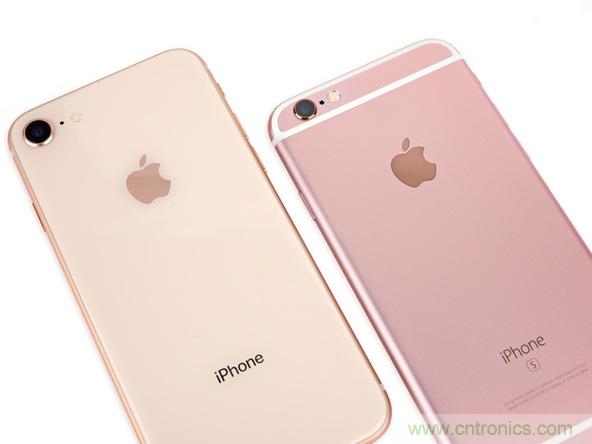

iFixit 拿到手的是一款金色 iPhone 8,iFixit 表示外觀依然那么熟悉,和 iPhone 6s 對比起來區別也不是很大。與前幾代 iPhone 的主要區別就是為了支持無線充電采用了玻璃后蓋。

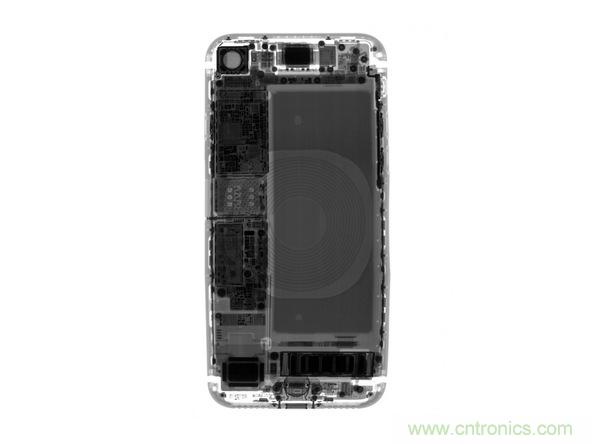

X 光看看內部結構

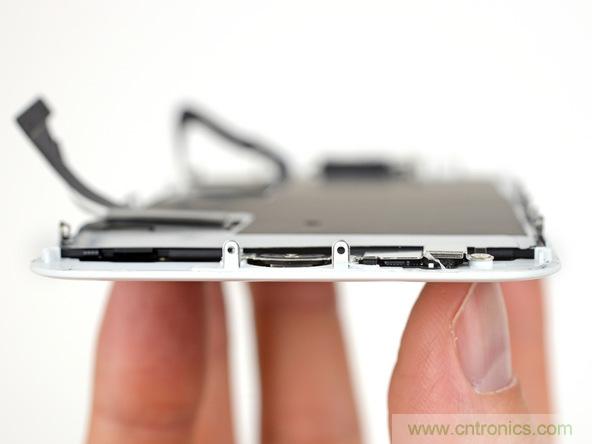

卸下屏幕面板

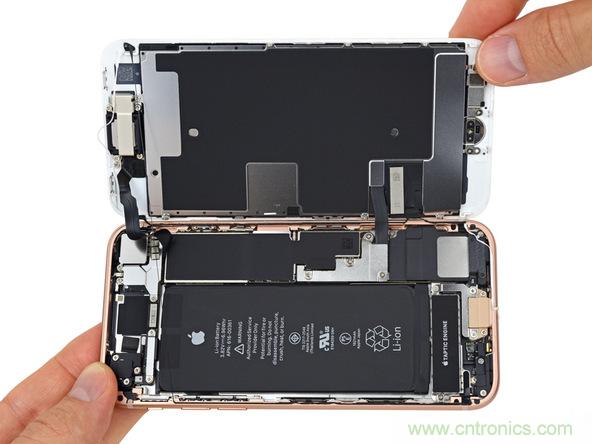

分離屏幕面板和機身后

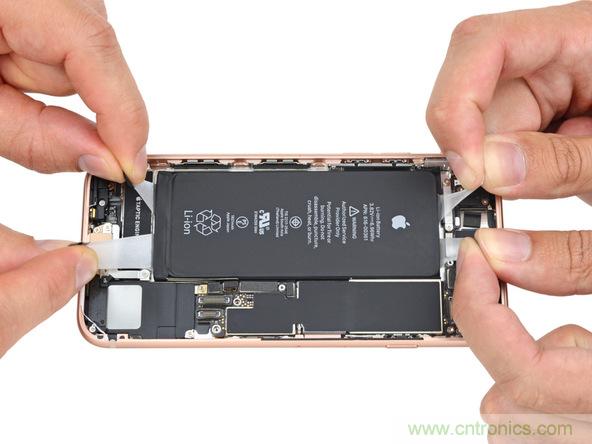

拆卸電池,iFixit 的拆解人員找到了很有意思的對付黏貼膠帶的方法

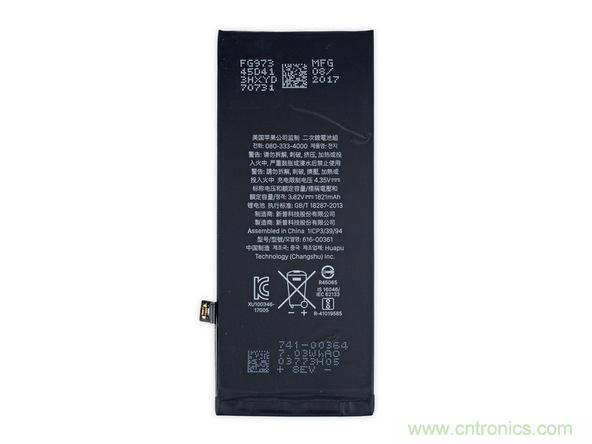

電池方面,iPhone 8的容量相比前作確實有所縮水,這次其電池僅為1821毫安,低于iPhone 7的1960毫安。不過,蘋果稱新機續航可與iPhone 7保持相同水平。

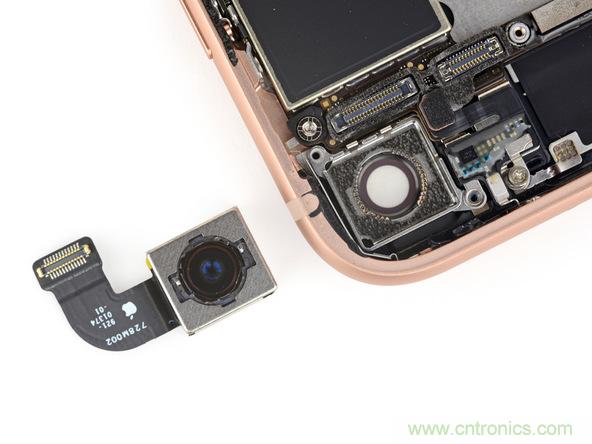

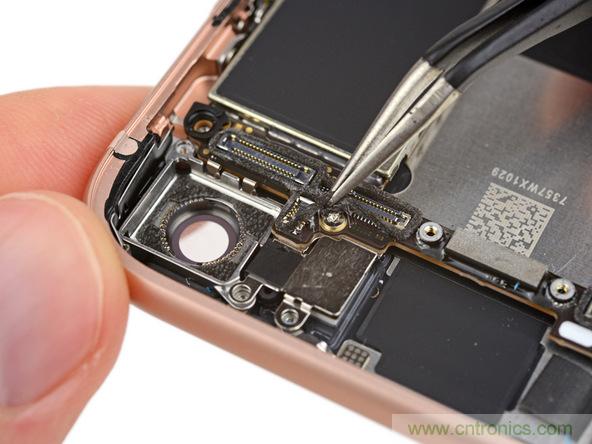

分離主攝像頭

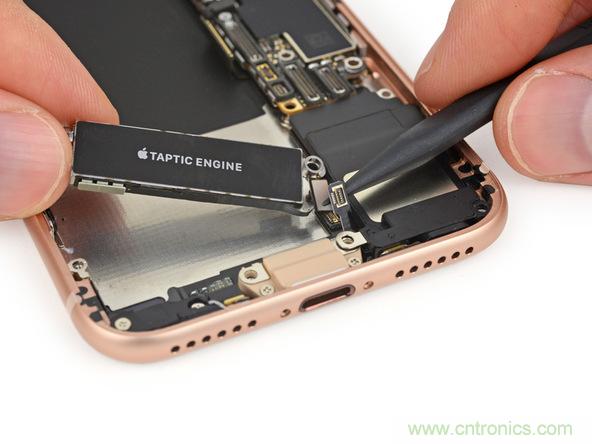

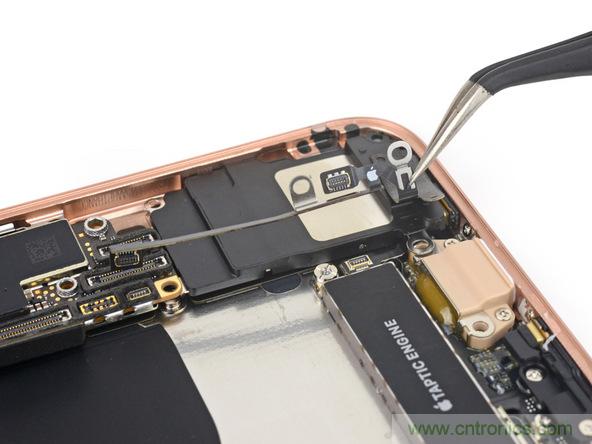

分離 Taptic Engine 震動馬達,這里發現了一些之前沒見過的連接線纜和支架。
1,Lightning 接口模塊采用了新的肉色支架,順便還固定住了 Taptic Engine 馬達

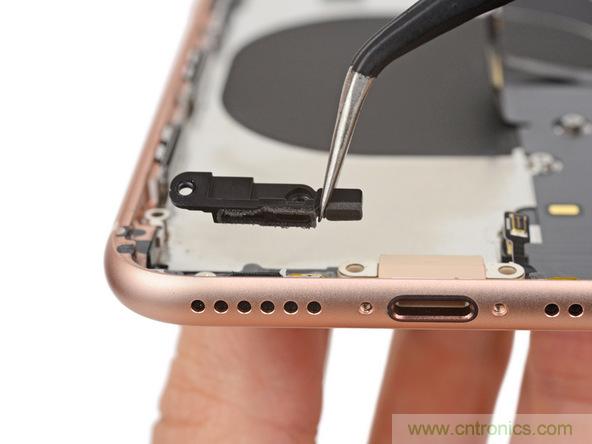

2,奇怪的揚聲器連接線纜
3,Taptic Engine 馬達安裝在一個小巧的連接器中

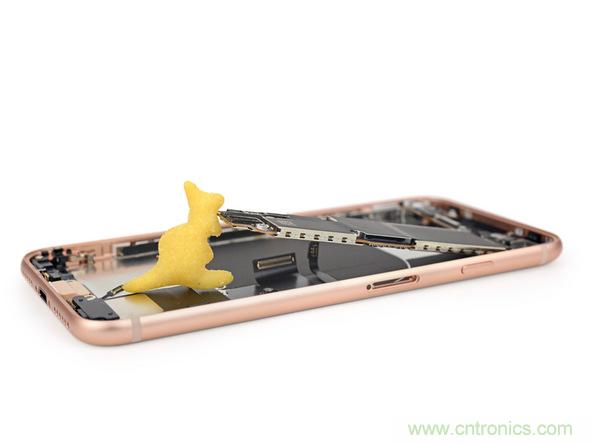

邏輯板的最后屏障——一顆螺絲隱藏在防水密封之下
紅色:蘋果 339S00434 A11 Bionic CPU SK 海力士 H9HKNNNBRMMUUR 2GB LPDDR4 RAM
橙色:高通 MDM9656 驍龍 X16 LTE 芯片
黃色:Skyworks SkyOne SKY78140
綠色:Avago 8072JD130
淺藍:P215 730N71T
藍色:Skyworks 77366-17 四頻 GSM 功率放大模塊
粉色:恩智浦(NXP)80V18 NFC 模塊
邏輯板背面:
背面部分:
紅色:Apple/USI 170804 339S00397 WiFi /藍牙/ FM 收音機模塊
橙色:蘋果 338S00248,338S00309 PMIC 和 S3830028
黃色:東芝 TSBL227VC3759 64 GB NAND 閃存
綠色:高通 WTR5975 千兆 LTE 射頻收發器和 PMD9655 PMIC
藍色:Broadcom 59355 可能是迭代的 BCM59350 無線充電 IC
紫色:NXP 1612A1 可能是迭代的1610 Tristar IC
粉色:Skyworks 3760 3576 1732 RF 開關和 SKY762-21 247296 1734 RF 開關

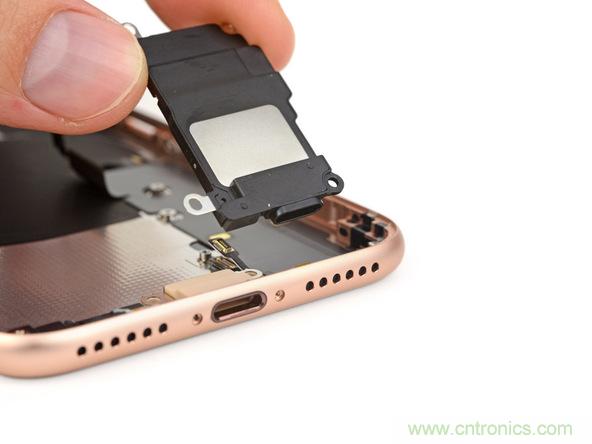

揚聲器部件,蘋果表示提高了 25% 音量的揚聲器。與邊框底部出音孔連接的地方可以看到橡膠墊和防水密封部件的細節。

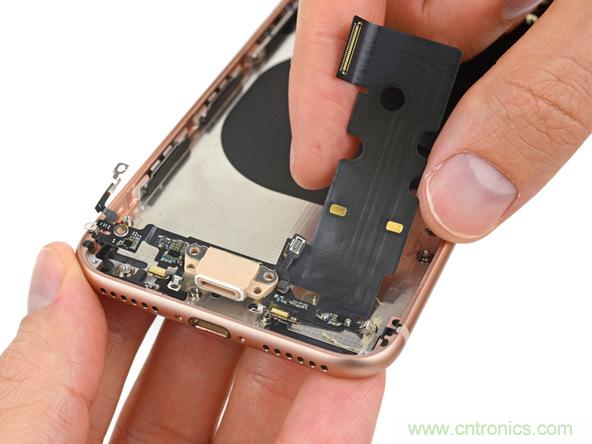

為什么蘋果會更換 Lightning 接口模塊的原因這里到這里就明白了,原來是增加接口和線纜與無線充電模塊相連。

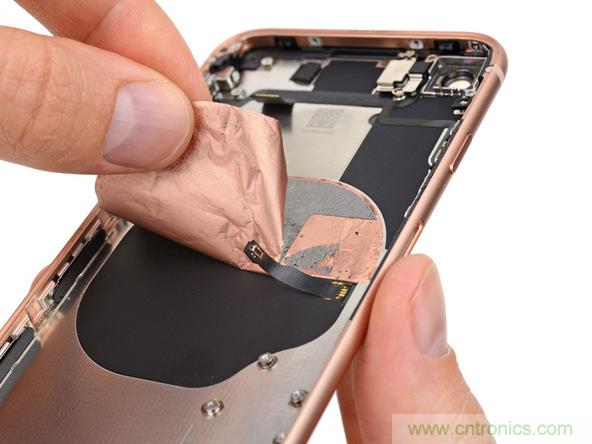

撕開兩層屏蔽貼紙才看見無線充電圈,幾乎沒有看到外露的銅線,這就是蘋果工藝的魅力所在!

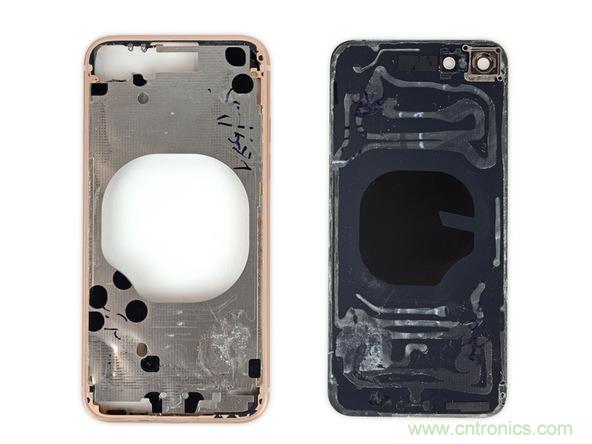

分離玻璃背板與金屬邊框,iFixit 表示十分艱難,蘋果使用了大量的膠水來粘合,把玻璃背板分離下來,邊框基本上也拉扯變形了。

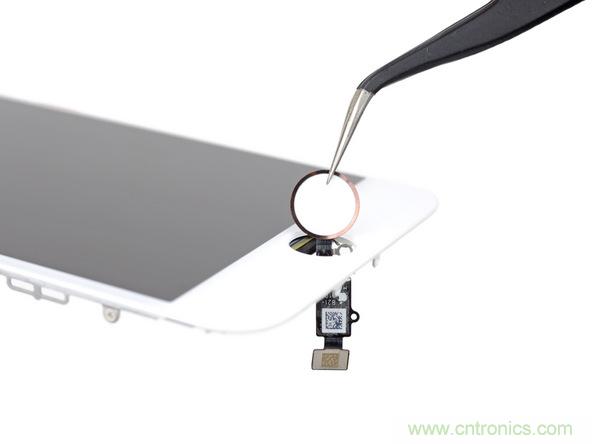

回到了屏幕面板上,拆卸 Touch ID 指紋識別模塊

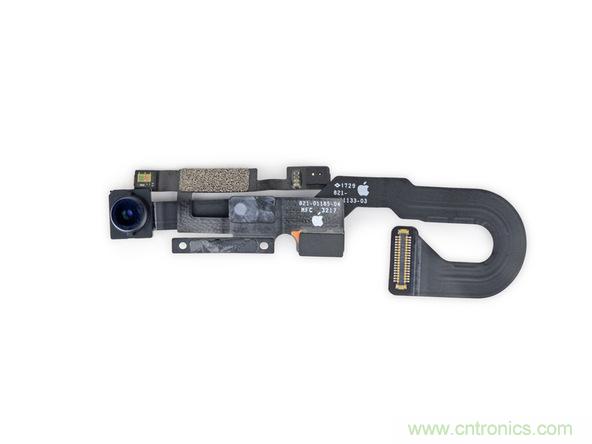

前置攝像頭,集成傳感器的模塊和線纜

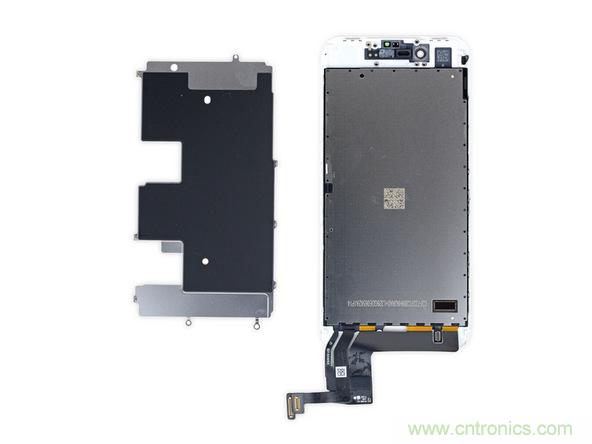

屏幕模塊,雖然不是 OLED 面板,但支持了 True Tone,還是很欣慰的。

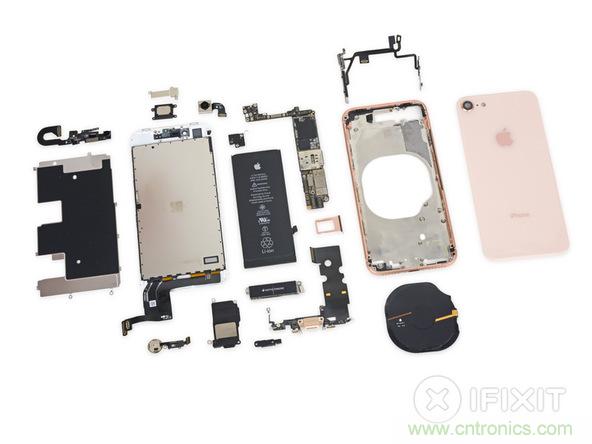

最終 iPhone 8 的拆解大合照。
