儀器設備測量測試系統接地不好的危害

發布時間:2017-04-17 責任編輯:susan


【導讀】“接地”這個名詞相信大家都很熟悉,但是在日常測試和使用中并沒有得到很多人的重視,就連有經驗的技術工程師都會在這里犯錯誤,這里跟大家一起來深究一下。

在大部分的測量測試系統中,接地的性質基本上可以分成四類:

1、電氣接地:原本是電路與大地之間的導電連接。但是,在電子設備制造業中,這個詞的意義已經放寬成用作零電壓參考的一個點或幾個點;

2、電源地:提供儀器工作所需電源的電流的返回路徑;

3、信號地:所有信號電流的參考點和返回路徑;

4、屏蔽地:通常是儀器的金屬外殼以及電纜的屏蔽。

一個良好的接地系統,會給測量上減少很多不必要的麻煩,儀器設備要正常使用必須保證良好的接地,良好的接地有多種目的,有最求安全的,有追求電路穩定的,主要有如下幾點:

1、將機器接地,在漏電情況下可以使儀器殼體不會帶電,使用更加安全;

2、建立一個零電壓基準點或者一個回路路徑給整合在一起的各訊號,以達正常測量目的;

3、接地良好可以有效屏蔽電場和磁場的干擾,包括外界對儀器的干擾,儀器電源對測量的干擾,儀器對外部的干擾。

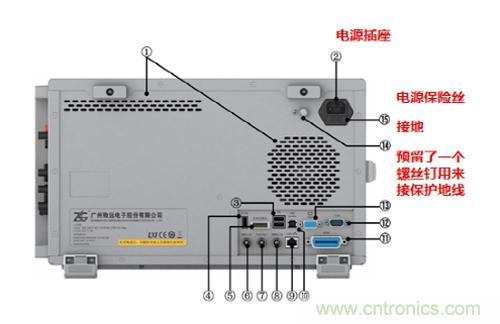

為了更好的接地,所以在儀器設備的制造中往往會預留專門的接地端子來接保護地線。


接地不良會產生觸電危險!

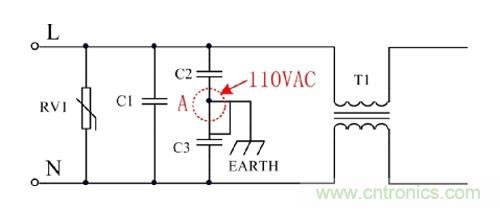

儀器類產品AC電源端口電路中EARTH與產品金屬外殼相連,一旦出現接地不良時,產品金屬外殼上將存在110VAC高壓。

C2和C3為安規電容,當失效后擊穿不會短路,而是斷路,確保了安全。


以一個實際舉例來說明下不接地線危害:

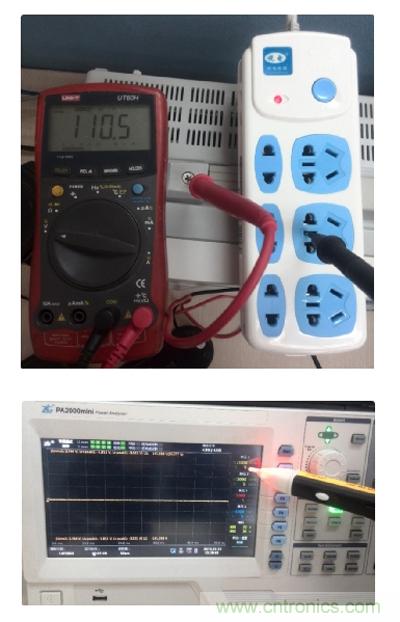

故意減掉PA2000mini功率分析儀的地線,這時候儀器處于接地不良的狀態,機殼會帶110V電壓,會發生觸電危險!

推薦使用感應式試電筆進行檢測。


接地不良會對儀器的通信產生干擾!

雖然功率分析儀設備通道間都是帶有隔離的,但根據物理規律,兩個絕緣導體之間會形成電容,高頻信號是可以通過的,接地不良,會導致外部的干擾竄到機器內部,如果此時干擾過大,而機器通訊正好處于重要數據傳輸時,將會影響機器內部通訊,輕者導致測試不準確,嚴重則導致機器通訊中斷。

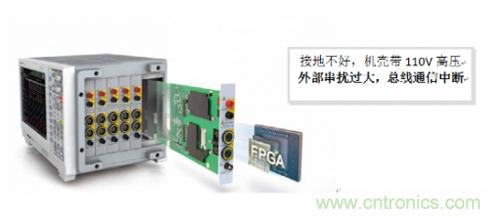

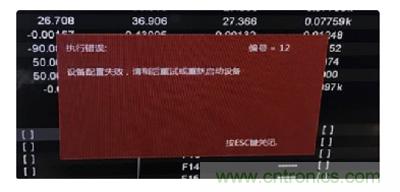

在接地不良的情況下,給機器大規模的干擾模擬,最終導致機器通訊失敗,主機與子卡間的PCIE通信異常。


相信大家看到以上舉例對接地的危害也有了一定的理解,雖然我們是以功率分析儀來舉例的,但儀器設備都可以一致看待,如示波器、電源等。

儀器產品接地注意事項

針對接地危害,我們可以總結出如下經驗:

1.電源線使用原配原包裝的電源線;

2.上電前請萬用表確認排插或電源插座的PE端連接性良好;

3.凡存在保護端子的產品必須將保護端子與大地連接;

4.接地線盡量不能超過1m,接地線越粗越好;

5.多個系統共地時,盡量采用沒有共阻抗的單點接地,避免共阻抗干擾。
