混疊、同步采樣和插值器錯誤會讓你錯誤理解測量結果，除非你很清楚這些問題。正如你想到的那樣，大多數數字示波器制造商不會花很多時間來討論負面問題，因此了解這些問題是一種探索性體驗。下面我們來探討一下這些問題，同時看看如何檢測并解決這些問題。





根據所有數字儀器和系統都應遵循的采樣理論，對一個信號的采樣率必須超過該信號中所包含的最大頻率的兩倍。如果信號被正確采樣，示波器就可以從樣本中重建這個信號，不會損失任何信息。在欠采樣情況下，或者說采樣率小于信號最高頻率分量?jī)杀稌r(shí)，恢復出來的信號會含有低于原始信號的頻率成分，這種不想要的信號被稱為混疊信號。采樣率的一半被稱為奈奎斯特頻率，代表了可以按這個采樣率數字化的信號最高頻率。

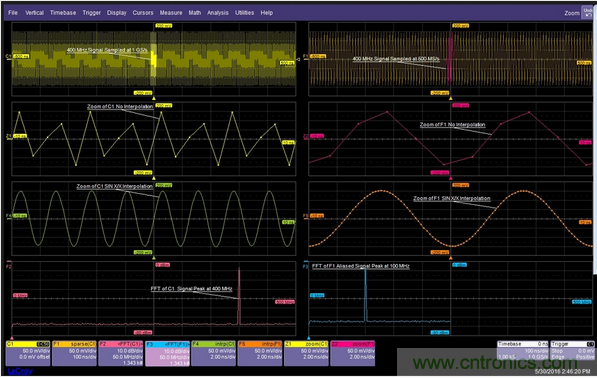

圖1是信號混疊的一個例子。左側最上面的波形是一個以1GSamples/s速率采樣的400MHz正弦波。左側從上往下數第2張圖是水平方向放大了的信號，從中可以看到每個周期有2個樣本數。值得注意的是，這是沒有經過插值的原始采樣數據。左側第3張圖顯示的是經過Sin(x)/x插值后的信號。這是大多數數字示波器顯示的結果，因?yàn)檫@是它們默認的顯示插值器。

圖1：當一個400MHz信號被欠采樣時，它會丟失信號保真度并發生混疊現象。



左側最下面一張圖是輸入信號的快速傅里葉變換(FFT)結果，顯示了信號的頻譜或頻域圖。圖中顯示400MHz點有個頻譜峰值，與這個信號的頻域特性相符。



右側最上面那個波形是以500Msamples/s速率采樣的同一400MHz正弦波。采樣率低于信號頻率的兩倍，因此信號會出現混疊。右側從上往下數第2張圖是混疊后信號的放大圖。注意，信號頻率變低了，在這個例子中頻率100MHz。再下面一張圖是應用了插值的混疊后信號，混疊后信號的FFT結果中有一個100MHz的頻率峰值。需要注意的是，F(xiàn)FT曲線在250MHz頻率點(即500MS/s采樣速率的奈奎斯特頻率點)被截尾了。



因?yàn)閳D1不是動圖，因此混疊后的波形看起來似乎有一個穩定的觸發信號，實際上并沒有。觸發電平被設為0V，正的斜率和非混疊波形展示了正確的觸發電平。混疊后的波形每隔一個非混疊波形采樣點才有一個采樣點，會在與觸發點相鄰的樣本點之間跳躍。這將生成具有水平“抖動”特性的曲線。



也許研究混疊現象的最佳方法是在頻域中進行觀察。采樣與模擬混頻過程非常相似，本質上是將被采樣的波形與采樣時鐘相乘，后者通常是一個很窄的脈沖。采樣時鐘具有非常豐富的諧波分量，采樣/混頻過程產生的頻率分量包含被采樣的原始基帶信號、采樣時鐘及其所有諧波、以及與每個采樣時鐘諧波有關的被采樣信號上邊帶和下邊帶映像，如圖2中的上半部分所示。

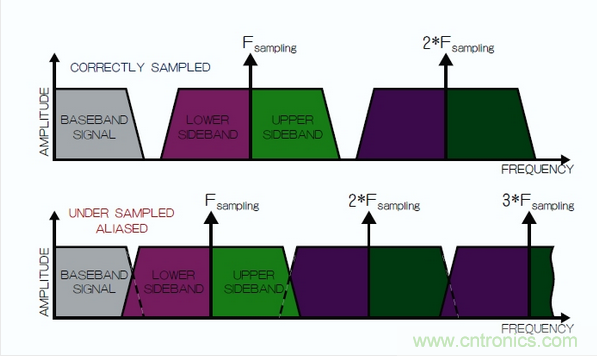

圖2：在頻域中觀察到的采樣過程，同時展示了正確的采樣和混疊的采樣。



基帶信號分量接近典型數字示波器的頻率響應。帶寬一般規定在響應圖形的“膝部”，在帶寬極限以上是快速衰減的“滾降”響應。因?yàn)橛锌赡艽嬖诔^(guò)示波器帶寬的頻譜分量，因此大多數制造商設定的采樣率是帶寬的2.5倍或以上，以防止從這個區域產生混疊的分量。



降低采樣率會將頻譜中的采樣頻率分量及其所有諧波分量移動到頻域顯示圖的左邊。當采樣頻率的較低邊帶分量與基帶信號交叉時將發生混疊現象，如圖的下半部分所示。一旦頻譜分量發生重疊， 就不再可能通過對結果波形濾波恢復出原始的基帶信號。



示波器設計師通常會嘗試多種方法來限制混疊。首先，他們會選擇一個比要求的最小過采樣頻率高得多的最大采樣頻率，一般是奈奎斯特頻率的3至20倍。其次他們會增加采集內存的長度，這樣即使采集時間很長，采樣率也可以很高。在選擇一款數字示波器時，你應該知道要進行信號采集的最大時長，然后選擇一款具有足夠內存的儀器來支持信號的帶寬所要求的采樣率。

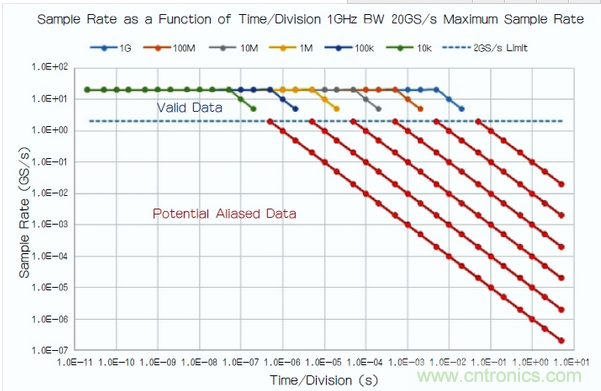

圖3顯示了采集內存長度如何影響示波器的采樣率。這張圖表明采樣率是示波器的時間/格設置值的函數，采集內存長度是其中一個參數。本例中的示波器具有20Gsamples/s的最大采樣率和1GHz的帶寬。只要采樣率高于2Gsamples/s，采集的數據就是有效的。如果采樣率降至2Gsamples/s或以下，數據可能就不正確了。隨著時間/格設置值的增加，采樣率仍保持在最大20Gsamples/s，直到所有采集內存被占滿。過了這個點，采樣率就開始下降。因此對于10ksamples的采集內存長度，采樣率會在50ns/格時下降到2Gsamples/s。當內存長度為100ksamples時，采樣率在下降到2Gsamples/s之前可以達到5μs/格。隨著采集內存的增加，采樣率可以在更高的時間/格設置值保持在關鍵的2Gsamples/s之上。因此采集內存越大，混疊現象就越不容易發生。

圖3：1GHz帶寬、最大采樣率為20Gsamples/s的示波器的采樣率與時間/格設置值關系圖。注意，一旦采樣率降到2Gsamples/s或以下，示波器將產生1GHz的混疊信號。



在操作數字示波器時，你應該從最快掃描速度—最小時間/格設置值開始，以檢測和避免混疊。這樣做可以達到最高的采樣率。當你增加時間/格設置值時，留意波形的變化。如果發生混疊，波形頻率會突然下降；當混疊現象發生時頻率下降會很顯著。如果遇到混疊，看看能否通過增加采集內存深度來提高采樣率。





如果采樣時鐘與信號同步或接近同步，那么采樣點每次都在(或靠近)相同的相位。隨著信號的重復，相同部分的信號被采樣。這在每個周期只有幾個采樣點時最明顯。只要采樣率超過奈奎斯特極限，這樣就沒有問題，但示波器顯示內容看起來會有點奇怪，信號似乎被調制過了，見圖4。

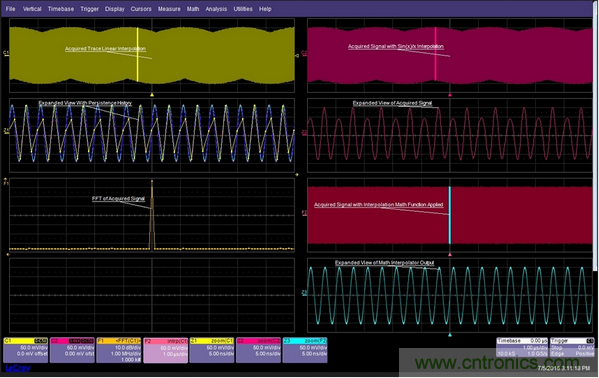

圖4：如果采樣率是信號頻率的倍數，那么每個周期的采樣點都在(或靠近)相同的相位點，因而顯示出來的圖形看起來像是調制過的一樣。



對這個399.9MHz正弦波的采樣速率是1GS/s，信號頻率逐漸增加，直到發生錯誤調制。左波形C1是完整采集的波形，看起來像是經過了調制。“調制”頻率約為500kHz(周期為2μs)。然而它并不是真正的幅度調制。左邊從上往下數第二個波形Z1是水平放大了的曲線，有一個歷史顯示內容覆蓋在上面。這次采集使用了線性插值。黃色的放大波形顯示的是單個周期的被采集波形。注意，采樣位置用點加以標記。每個周期有2個樣本(兩個輸入信號周期內有5個樣本)。放大位置被顯示為采集曲線上的高亮區域。



存留曲線顯示了多次采集的歷史，我們可以看到隨著時間的推移，采樣點連起來就是一條平滑的正弦波。沒有足夠的采樣點“繪出”完整的波形形狀，現有樣本基本上是鎖相的，因此在相鄰周期內會重復相同的相位點。樣本緩慢地沿采集的波形移動，最終填滿顯示器，正如存留歷史中見到的那樣。這樣，采集的波形是正確的，但顯示波形看起來像是調制過的，因?yàn)槊總€(gè)周期的樣本數有限，而且在輸入信號和采樣時鐘之間幾乎是鎖相狀態。



左邊從上往下數第三條曲線是輸入信號的FFT結果，中心頻率是399.9MHz，縮放因子是1MHz/格。注意在載波兩側都沒有500kHz的調制邊帶。這就表明其并不是幅度調制。



通過提高每個周期的樣本數可以改善顯示效果。一種方法是改變顯示插值器。圖4中的波形使用了線性插值器。Sine(x)/x和線性插值是將波形上采集的采樣點連接在一起的兩種方法。若信號是一種頻帶受限的波形(也就是說，如果波形中沒有頻率分量超過奈奎斯特頻率—采樣率的一半)，那么應用Sine(x)/x插值和高質量算法可以精確地重建頻率是0.25至0.4倍采樣率的波形形狀和幅度。在我們這個例子中，輸入頻率是1GS/s采樣率的0.399倍。圖4右邊最上面的曲線C2是使用Sin(x)/x插值采集的相同信號，它表明Sin(x)/x插值器能改善但不能校正顯示效果。



右邊從上往下數第二個波形是使用了Sin(x)/x插值器的相同輸入信號的放大圖。從波形可以看出，交替周期有不同的峰峰幅度。這種插值器很麻煩，因?yàn)槊總€(gè)周期的樣本數很少。示波器提供用戶可配置的插值函數作為其數學函數的一部分。圖中的對話框顯示了對曲線C1操作的這個插值函數的設置，曲線C1是用線性插值采集的。插值函數的輸出顯示在右邊從上往下數第三格。再下面是這條曲線的放大圖。注意“更強大的”插值器函數消除了上述問題。通過提高采樣率并在采集的波形上得到足夠的樣本數來填充整個波形也可以改善顯示效果。正如我們?cè)谇懊嬉?jiàn)過的那樣， 對于每格的給定時間，可以通過增加采集內存的容量來提高采樣率。再次重申一下，這種“調制”效應不是錯誤。所有示波器的測量函數都會反映正確的幅度， 因?yàn)榫拖翊媪麸@示信息一樣它們基于的是統計方法。不過這仍然很容易造成人們困惑。

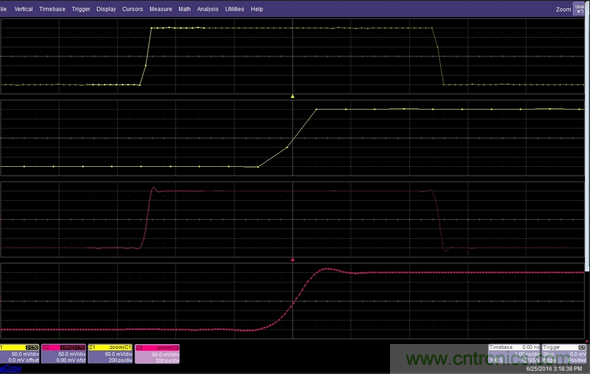

Sin(x)/x插值法非常適合正弦波。遺憾的是，我們遇到的許多信號事實上是數字信號，看起來像是矩形脈沖。如果信號具有“快速變化的”邊沿，邊沿上幾乎沒有樣本，那么Sin(x)/x插值器就可能造成問題，如圖5所示，該圖把示波器的插值器響應比作是具有快速邊沿的矩形脈沖。上面的軌跡曲線是線性插值器的響應，下面是同一信號在水平方向的放大圖。從上往下數第三個軌跡線是Sin(x)/x插值器的響應，下方是放大了的信號。

圖5：將線性插值器和Sin(x)/x插值器的響應比作矩形脈沖上的快速邊沿揭示了測量具有快速邊沿的信號時存在的問題。



線性插值器將樣本和一條直線連接在一起。即使邊沿只有一個樣本，波形上也沒有明顯的前沖或過沖跡象。Sin(x)/x插值器無法在邊沿安插樣本以改善有明顯過沖和不太明顯前沖的波形。這些現象被稱為吉布斯的耳朵，可能促使人們?yōu)榱吮ＷC信號完整性而去尋找不存在過沖的根源。如果你觀察到脈沖波形上的前沖或過沖，應該將顯示插值器改為線性插值器，看這些現象是否會消失。



總之，最好是對脈沖類型的波形使用線性插值器，它能防止出現這種情況，而將Sin(x)/x插值器留給正弦信號。如果波形邊沿有較多的樣本，你就可以最大程度地減輕這類問題。保持高的采樣率有助于防止出現吉布斯耳朵。





只要小心處理這些潛在的錯誤源，就不會被這些問題所累。遵循以下操作指南養成好習慣：



盡量使采樣率達到實際可行的最高值；



在分析不熟悉的信號時，先用最小的時間/格控制設置，確保最高的采樣率，然后增加時間/格的值，同時觀察信號何時開始出現混疊現象；



如果波形出現意外的調制現象，水平放大波形可以顯示采樣位置。將顯示器設為在存留功能打開的情況下觀察波形曲線，并覆蓋在最后的曲線上( 如圖4所示)。如果顯示的樣本不重疊，那么在存留顯示屏上會顯示峰和谷，它們不會隨著周期的改變而改變位置，這意味著你可能在同步于信號頻率的條件下進行采樣；



如果你使用Sin(x)/x插值法觀察到脈沖類波形上存在前沖和過沖現象，那就用線性插值法試試看這些現象是否會消失。



記住，使用數字示波器的好處遠勝過它給我們帶來的這些煩惱，只要能夠預知錯誤，防患于未然，就可以盡情享受它給我們帶來的便利。
