電路精選:大型家用電器的無繩電動工具電路設計

發布時間:2017-01-19 責任編輯:sherry

【導讀】風扇和泵廣泛用于樓宇基礎設施和大型家用電器的電機控制中,由電網供電,提供中高額定功率。連接電網的電動工具同樣如此。本文主要解析此電動工具的電路設計,請賞析。

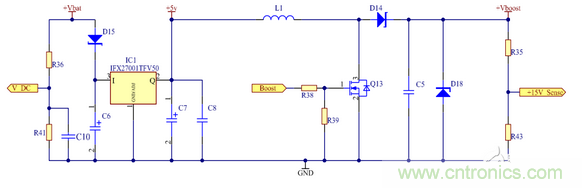

電源原理圖
電源原理圖
 系統輸入電壓范圍為6-24 V.使用低壓差穩壓器IFX27001TFV50將所提供的電壓降至+5 V. 該+5 V電壓用于為MCU,霍爾傳感器,溫度傳感器供電,并作為升壓轉換器的電源電壓。
電源原理圖
用于柵極驅動器2EDL05N06PF和LM324運算放大器的12 V_boost電壓由基于Q13的升壓轉換器生成。

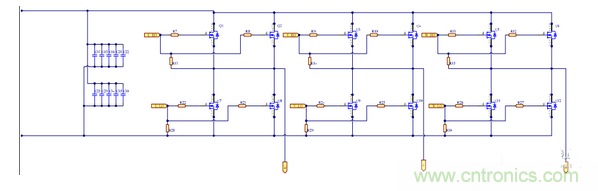

3相逆變器原理圖
3相逆變器原理圖
 功率級設計為使用兩個并聯的BSC010N04LSI MOSFET驅動BLDC電機高達1 kW。柵極電阻的值為100歐姆,可根據所需性能進一步修改。 較高的柵極電阻值將增加開關損耗,因為MOSFET開關較慢,但同時,較慢的開關將產生較低的電壓過沖并需要較低的濾波電容值。

如果柵極電阻值減小,可以減少高側MOSFET和低側MOSFET之間的死區時間,從而導致更快的開關和更低的開關損耗,但另一方面,電池的寄生電感和電路寄生電感將具有 更多的效果和產生更高的電壓過沖。

多層陶瓷帽(10 x 2.2 F/ 50 V MLCC)放置在PCB的頂部,可以濾除高頻電流。 可以根據系統要求進一步優化MLCC的數量。

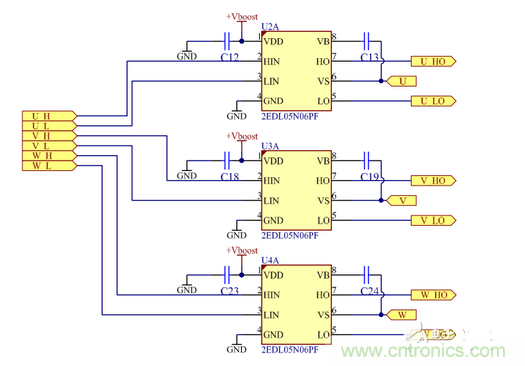

3相門驅動器電路原理圖
3相門驅動器電路原理圖

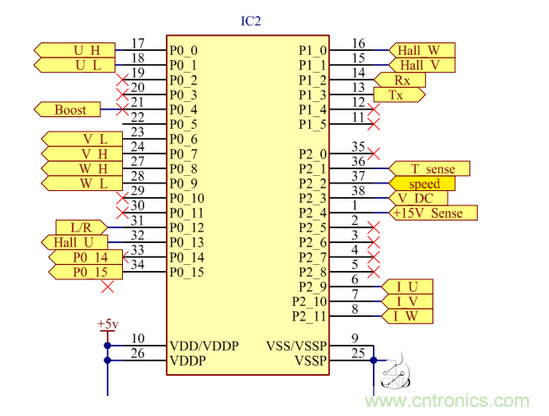

XMC1302微控制器原理圖
XMC1302微控制器原理圖
XMC1300器件是基于ARM®Cortex™-M0處理器內核的XMC1000系列微控制器的成員。 XMC1300系列適用于BLDC電機的實時控制需求。它還控制電動工具操作所需的所有輸入和輸出信號。
