資深專家分享:有源濾波和無源濾波的差異化

發布時間:2017-01-10 責任編輯:sherry

 【導讀】濾波是將信號中特定波段頻率濾除的操作,是抑制和防止干擾的一項重要措施。諧波治理首先要控制好諧波產生的源頭,其次我們還要通過增加濾波裝置進行諧波的消除。如何正確選擇有效的諧波質量方案非常關鍵。

一、無源濾波

定義

無源濾波器,又稱LC濾波器,是利用電感、電容和電阻的組合設計構成的濾波電路,可濾除某一次或多次諧波,最普通易于采用的無源濾波器結構是將電感與電容串聯,可對主要次諧波(3、5、7)構成低阻抗旁路;單調諧濾波器、雙調諧濾波器、高通濾波器都屬于無源濾波器。無源濾波器由LC等被動元件組成,將其設計為某頻率下極低阻抗,對相應頻率諧波電流進行分流,其行為模式為提供被動式諧波電流旁路通道。如圖1所示為無源濾波原理圖。

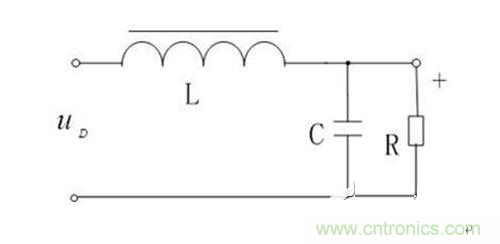

無源濾波原理圖
圖1 無源濾波原理圖

優缺點

優點:無源濾波器具有結構簡單、成本低廉、運行可靠性較高、運行費用較低。

缺點:通帶內的信號有能量損耗,負載效應比較明顯,使用電感元件時容易引起電磁感應,當電感L較大時濾波器的體積和重量都比較大,在低頻域不適用。

應用

由于無源濾波的具有大容量低價位的優點,鋼鐵行業的濾波都采用無源濾波,目前國內濾波市場(電力諧波治理市場)上主要以無源濾波為主。國際上以ABB、施耐德、西門子為代表,國內以Satons、溫州清華電子、山大華天、哈工大、西安賽博、綠波杰能為代表。發展形勢以快速反映,諧波治理徹底,綜合控制為主。

二、有源濾波

定義

有源濾波器(AcTIve Power Filter,簡稱APF)是一種用于動態抑制諧波、補償無功的新型電力電子裝置,它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。之所以稱為有源,顧名思義該裝置需要提供電源(用以補償主電路的諧波),其應用可克服LC無源濾波器等傳統的諧波抑制和無功補償方法的缺點(傳統的只能固定補償),實現了動態跟蹤補償,而且可以既補諧波又補無功。

三相電路瞬時無功功率理論是APF發展的主要基礎理論,APF有并聯型和串聯型兩種,前者用的多;并聯有源濾波器主要是治理電流諧波,串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較,治理效果好,主要可以同時濾除多次及高次諧波,不會引起諧振,但是價位相對高。如圖 2所示為有源濾波結構圖。

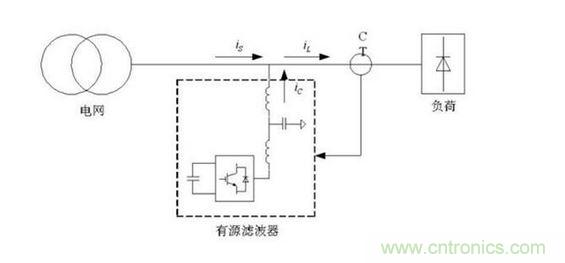

有源濾波器結構圖
圖2 有源濾波器結構圖

優缺點

優點:可動態濾除各次諧波,對系統內的諧波能夠完全吸收;不會產生諧振。通帶內的信號不僅沒有能量損耗,而且還可以放大,負載效應不明顯,多級相聯時相互影響很小,利用級聯的簡單方法很容易構成高階濾波器,并且濾波器的體積小、重量輕、不需要磁屏蔽。

缺點:通帶范圍受有源器件的帶寬限制,需要直流電源供電,可靠性不如無源濾波器高,在高壓、高頻、大功率的場合不適用。

應用

有源濾波器可廣泛應用于工業、商業和機關團體的配電網中,如:電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同,HTAPF-I型有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。

l 通信行業;

l 半導體行業;

l 汽車制造業;

l 直流電機諧波治理;

l 醫院系統;

l 劇場和體育館。

三、有源濾波和無源濾波的對比

工作原理

無源濾波器由LC等被動元件組成,將其設計為某頻率下極低阻抗,對相應頻率諧波電流進行分流,其行為模式為提供被動式諧波電流旁路通道;而有源濾波器由電力電子元件和DSP等構成的電能變換設備,檢測負載諧波電流并主動提供對應的補償電流,補償后的源電流幾乎為純正弦波,其行為模式為主動式電流源輸出。

阻抗影響

無源濾波器受系統阻抗影響嚴重,存在諧波放大和共振的危險;而有源濾波不受影響。

頻率影響

無源濾波器諧振點偏移,效果降低;有源濾波器不受影響。

負載影響

無源濾波器可能因?yàn)槌d而損壞;有源濾波器無損壞之危險,諧波量大于補償能力時,僅發生補償效果不足而已。無源濾波器補償效果隨著負載的變化而變化;有源濾波器不受負載變化影響。

設備造價

無源濾波器較低;有源濾波器太高。

四、E6500在諧波處理上的應用

諧波危害已經不言而喻了,例如增加電力設施負荷,降低系統功率因數,降低發電、輸電及用電設備的有效容量和效率,造成設備浪費、線路浪費和電能損失;引起無功補償電容器諧振和諧波電流放大,導致電容器組因過電流或過電壓而損壞或無法投入運行……等等。

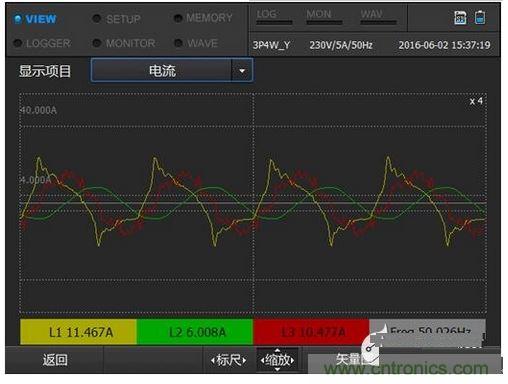

E6500諧波實測圖
圖 3 E6500諧波實測圖

既然諧波出現了,那我們就要想辦法將它濾除掉,但是前提是我們可以準確的測量諧波。致遠電子E6500電能質量分析儀采用抗混疊核心技術,每通道都配備單獨的抗混疊濾波器,即二階有源濾波器,在正常量程范圍內截止頻率是14KHz,在滿量程范圍內截止頻率是22KHz,完全符合電能質量輸入信號范圍(最高10KHz),從而在硬件上保證了測量計算的準確性。
諧波測量分析圖
圖 4 諧波測量分析圖

在測量現場可能存在許多高頻干擾,例如電源信號、無線電信號等均可能會引入高頻干擾輸入,從而引起頻率混疊現象。如果沒有進行混疊處理,就會出現錯誤。比如圖3第一幅圖是沒有進行混疊處理,諧波分析結果是7次諧波超標,這個是錯誤的;

唯一可靠的方法是在對信號進行模數轉換之前做抗混疊處理,保證測量結果的正確性。比如圖3第二幅圖進行了混疊處理,諧波分析結果是9次諧波超標,跟原始信號分析結果一致。
