【導讀】圖1是傳統的二極管調幅檢波器。這種檢波器必須工作在零直流電位，因此如果信號源具有直流分量，需要使用R-C組合電路來隔離信號中的直流分量。這種檢波器加載了源級，可能增加源電路的帶寬。檢波器的輸出阻抗相對較高，這是不好的一面。音量控制會給檢波器施加交流負載，造成音頻的失真。所用的二極管必須是具有較低正向?qū)妷旱逆N類型二極管或熱載流子二極管。

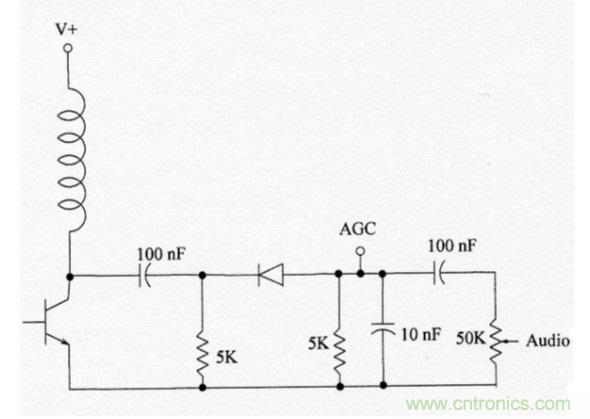

圖1：傳統的調幅檢波器。
圖2所示的電路方案可以立馬解決所有這些問題。信號源是一個5V調幅調制信號串聯一個5V直流源(可忽略)。調幅信號是一個采用100% 1kHz 調制的1MHz載波。檢波器的輸入阻抗大約是300kΩ，對信號源來說負載不是很重。二極管工作在輕微的正向偏置狀態，因此可以使用普通的硅信號二極管(如1N914)。這種電路的輸出阻抗較低，負載對失真幾乎沒有影響。

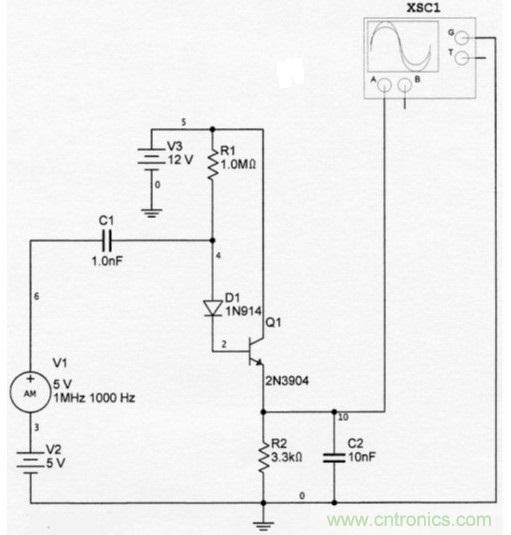

圖2：改進的調幅檢波器。
圖3給出了仿真輸入和輸出圖形。圖中所示的輸出音頻波形具有相對于0V中心線合適的直流電平。注意，即使是100%調制，輸出電壓也不會到0V。輸出信號沒有可察覺到的失真， 這對100%調制來說是不同尋常的。

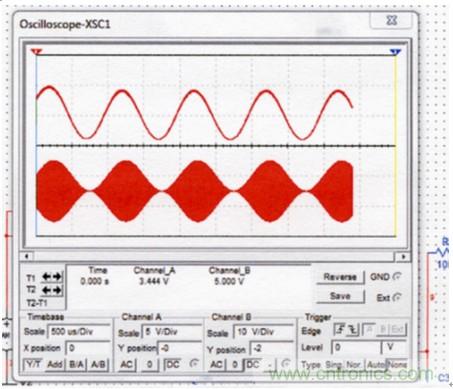

圖3：改進型調幅檢波器的仿真信號。
如果需要將AGC與檢波器一起使用，情況要復雜一些。輸出的直流電平是+4V，沒有信號，它隨著輸入信號的增加而增加。通常我們需要給帶零電壓輸出和零載波電壓輸入的AGC 提供一個負電壓。要做到這一點，我們需要使用運放反轉電壓，在零信號輸入時將電平變換為0，并提供一定的直流增益。運放需要正負供電電壓。原理圖如圖4所示。

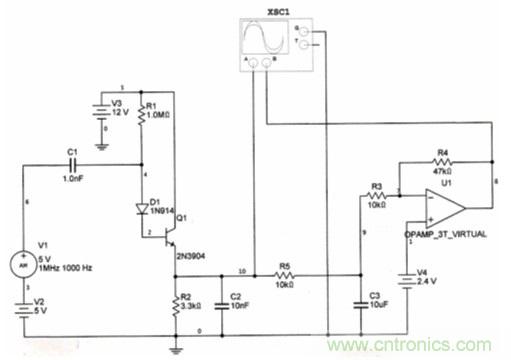

圖4：帶AGC輸出的改進型調幅檢波器。
AGC和音頻的仿真輸出如圖5所示。音頻和AGC線都是以中心線為直流基準。檢波器的輸入是5V信號時，AGC輸出約-4V。

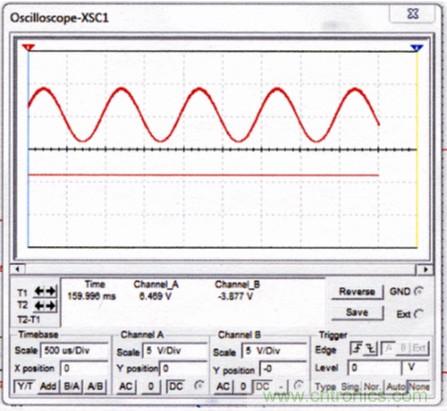

圖5：音頻和AGC信號。
