作為電機行業的“新人”， 無刷電機是實至名歸的后起之秀，以狂浪之勢涌入醫療，工業控制，消費電子和汽車電子等高精度控制行業，“無刷“是不是未來電機行業的發展趨勢？本文以案例的形式扒一扒無刷電機那些事！

一、直流無刷電機介紹

隨著電力電子的發展和新型永磁材料的出現，無刷直流電機得到了迅速發展，無刷直流電機通過電子器件實現了電機的換相，取代了傳統的機械電刷和換相器。其由電動機主體和驅動器組成，是一種典型的機電一體化產品。 電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等。無刷電機憑借噪聲低、壽命長、轉速高、體積小、動態性能好、輸出力矩大、設計簡便等特點，在醫療、工業控制、消費電子、電動工具、電動車等領域廣泛應用。


二、無刷電機的工作原理

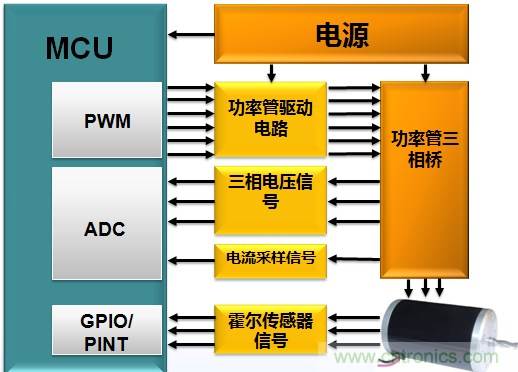

首先，看一下無刷電機驅動器的框圖，如下：


有上圖可知，MCU通過配置寄存器輸出六路PWM只是控制信號，其最高電壓也只有5V，不能直接驅動電機，而是通過控制功率管的開關來使電機運行，驅動電路一般是由多個MOSFET組成的驅動橋和電機驅動橋功率管構成。無刷電機的換向是換相是依靠轉子位置的檢測進行的，其中有感驅動方式是利用霍爾傳感器檢測轉子位置的，無感驅動方式是通過檢測和計算無刷電機轉動過程中的電流、電壓等參數變化，推測轉子位置，進而進行換相的。

換向原理

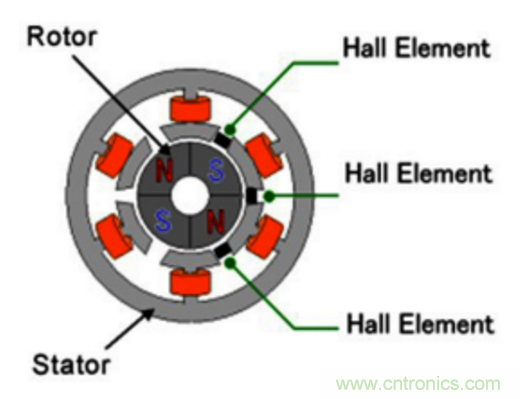

無刷電機內部安裝有霍爾傳感器，其可以根據轉子不同位置時的不同磁場方向分布情況，而給出1或0的輸出信號，三個傳感器均勻安裝，在360度的電角度上發生6次翻轉電平，每次相差60度電角度，根據三個傳感器的信號編碼測出轉子的位置，這就是常用的有感驅動方式。另外，無感驅動方式是通過檢測和計算無刷電機轉動過程中的電流、電壓等參數變化，推測轉子位置，進而進行換相的。

驅動電路工作原理

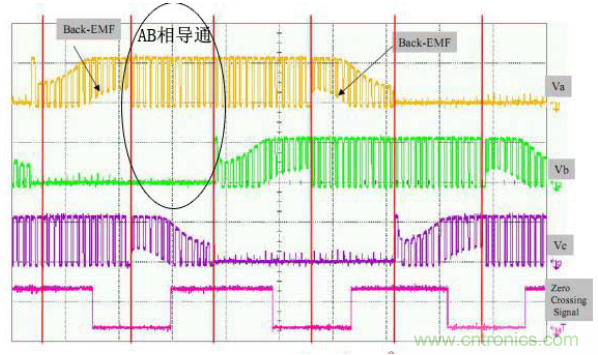

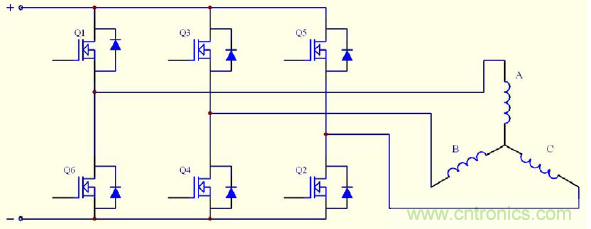

圖中Q1到Q6為功率場效應管，當需要AB相導通時，只需要打開Q1， Q4管，而使其他管保持截止。此時，電流的流經途徑為：正極→Q1→線圈A→繞組B→Q4→負極。MCU給Q1的柵極是PWM信號，而給Q4的柵極是常開信號，這樣你就可以通過控制Q1輸入端的PWM信號占空比來控制驅動電機的有效電壓。其他五步換向?qū)ㄒ彩沁@樣。實測各相波形如下：


三、ZDS4054Plus的實測應用與分析

針對上述無刷電機驅動器的PWM信號分析，ZDS4054Plus示波器又有哪些新的測試體驗?zāi)兀?br />
512Mpts大數椐存儲

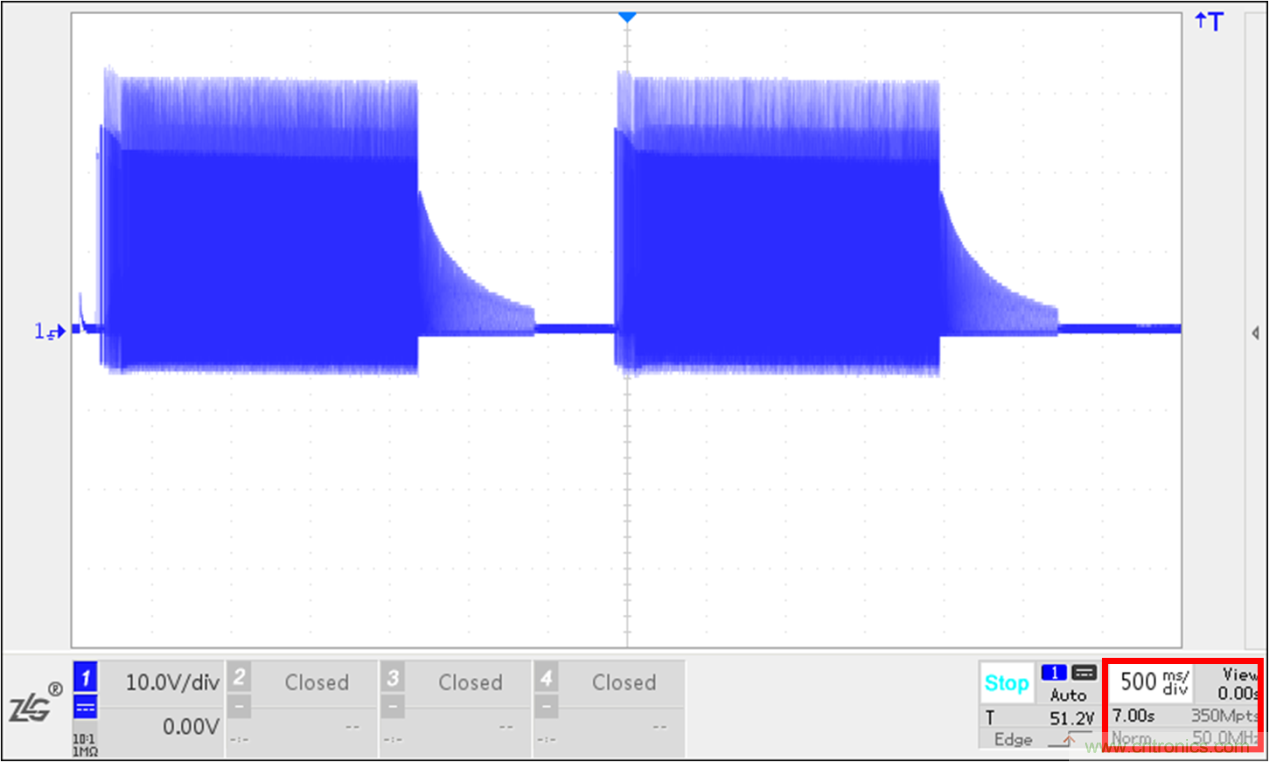

針對案例中無刷電機的驅動電壓，工程師在觀察PWM信號時，若信號中出現異常，則難以通過觸發方式觸發，需要在大時基下，通過縮放模式分析包絡內的信號，（在縮放窗口觀察波形細節），PWM信號頻率幾十K以上，需要保證較高的采樣率，同時PWM信號還伴隨有電流、編碼器等載波信號，需要多個通道分別觀察，從波形時間、采樣率、多通道三方面看，都需要大存儲。圖1為無刷電機PWM驅動信號，在存儲深度設為350M時，捕獲7S的波形，采樣率依然高達50M Sa/s，保證了波形不失真。由公式：存儲深度=波形時間*采樣率可知，ZDS4000系列示波器標配512Mpts存儲深度，保證在捕獲長時間波形同時保持高采樣率。

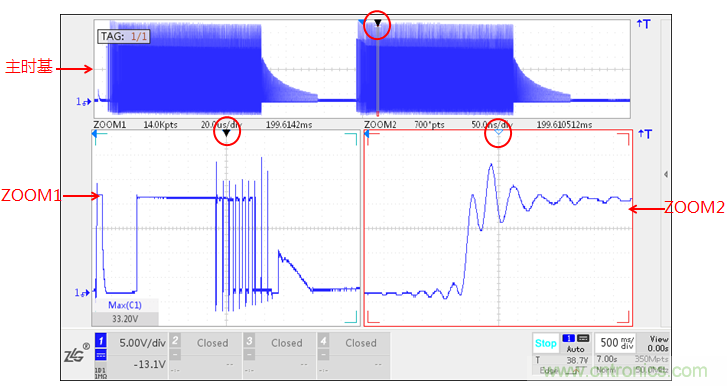

如上圖，在捕獲較長時間的波形后，如何對PWM驅動信號或異常信號進行分析呢？另外，在工業伺服應用方面，在不同的工況下，在切換不同負載的時候，對應不同時間的驅動器波形變化或出異常信號，整個負載切換到穩定的過程時間較長，也需要在大存儲深度下，觀看波形細節，針對上述情況，ZDS4000系列示波器在保證大存儲深度的情況下，支持雙ZOOM縮放模式，可以為兩個縮放窗口分別設置系數，配合智能標注功能，對任意處感興趣的信號進行標注。圖中為對PWM驅動信號，主時基內的波形在兩個ZOOM窗口分別放大，ZOOM1為PWM周期信號，ZOOM2為PWM某一尖峰的振蕩波形，在大存儲深度的保證下，采樣率50M Sa/s，保證了波形細節的真實性。同時，配合智能標注功能，如在主時基上做一標注，在ZOOM1、ZOOM2上能夠快速找到標注點，可看到ZOOM1中標注點——PWM的第3個尖峰，在ZOOM2中可查看到尖峰的振蕩情況及幅值。


四、總結

ZDS4000系列數椐挖掘型示波器，憑借512M深存儲、雙ZOOM模式、模板觸發、FIR硬件濾波和智能標定等功能，能夠快速、真實定位分析無刷電機驅動器的異常波形，為無刷電機行業的波形調試提供完美解決方案！
