【導讀】11月24日 發布的紅米Note 3，作為小米第一款金屬機身，并配備了指紋識別功能的手機，終將千元機市場帶入白熱。前后有虎狼，也讓雷軍在感慨多年的做機生涯后不禁哽咽。從「為發燒而生」到「我所有的向往」，從務實到務虛，這是雷軍或者說是小米的步伐？紅米Note 3 姍姍來遲，它是為 MI 5 攢足了大招，還是踉蹌的跟上了市場的節奏？走進冰冷外殼下的紅米，看看里面還藏著什么讓我們熱淚盈眶。
開箱體驗：紅米Note 3 開箱：全金屬加指紋只要 899

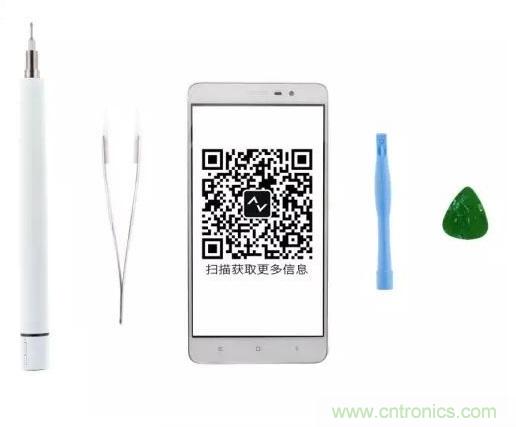

本次拆機用到的工具有「十字螺絲刀」、「鑷子」、「撬棒」、「撬片」、「熱風搶」或「電吹風」
Step 1 取出卡托

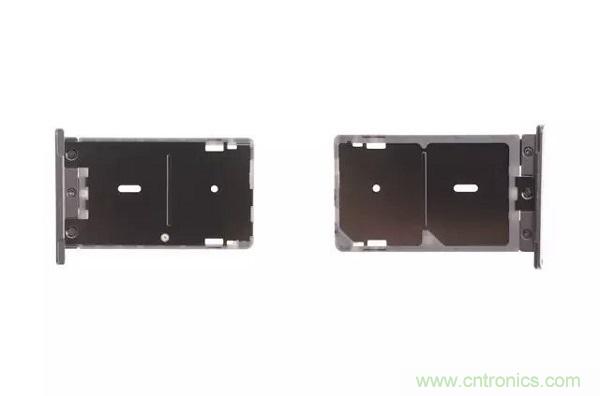

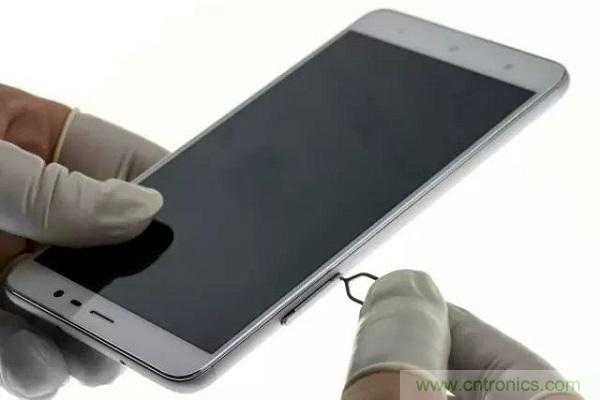

取出卡托。
Step 2 拆卸后蓋

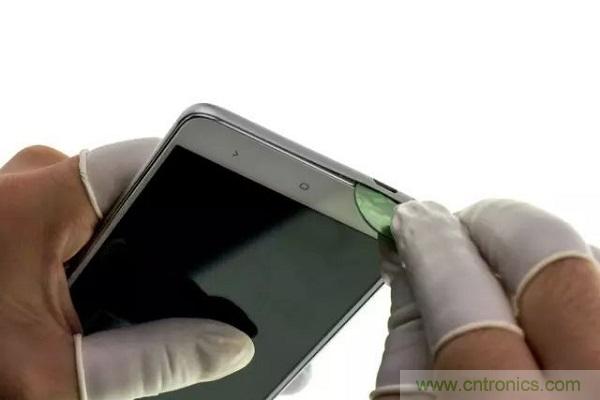

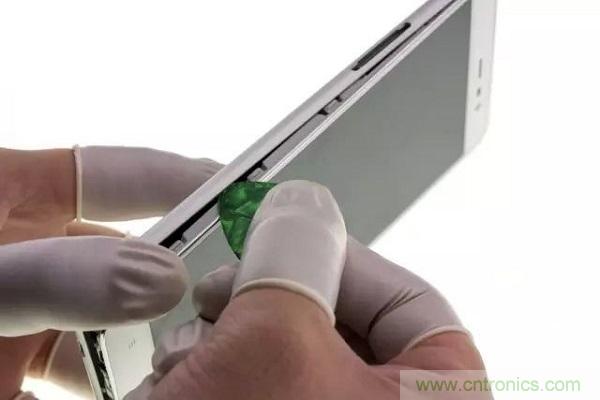

用撬片從 USB 口進入，將手機撬開縫隙。
紅米Note 3 的金屬機身采用的是卡扣固定，無需用熱風搶即可取下后蓋。
機身劃動，撬開后蓋后，將后蓋取下。
注意拆開后蓋后，不要馬上取下，還有指紋識別模塊沒有斷開與主板的連接。

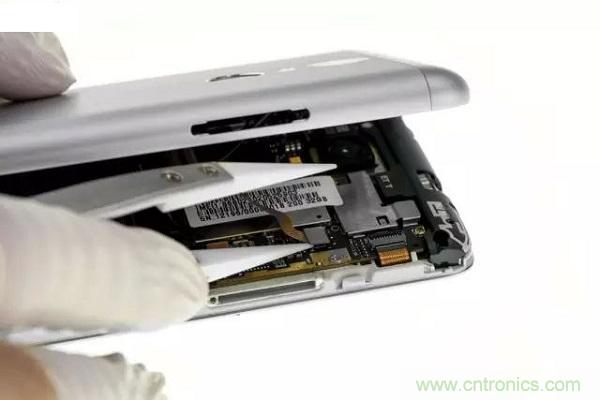

斷開指紋識別模塊 BTB（Board to Board，板對板連接器），取下后蓋。

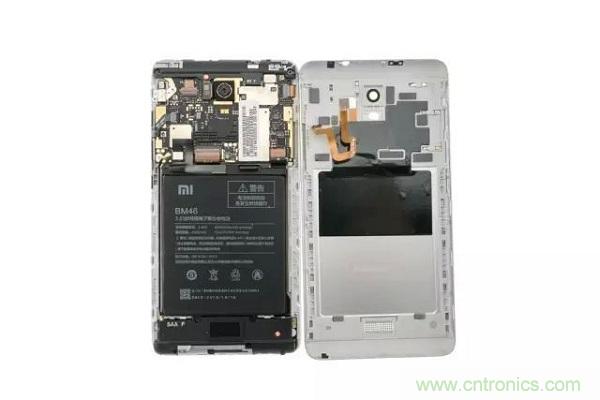

取下后蓋，可以看見紅米Note 3 沒有二級面板，采用的也是常見的斷板設計。
Step 3 主板斷電

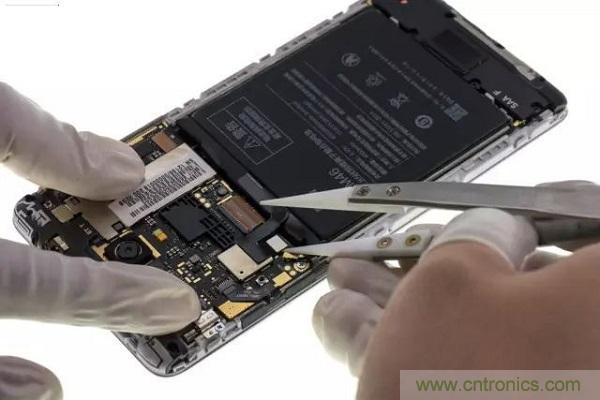

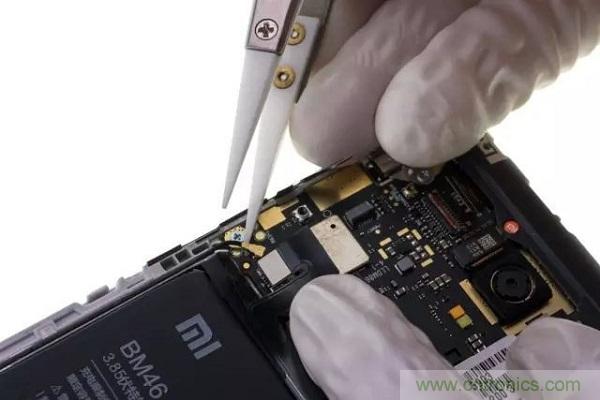

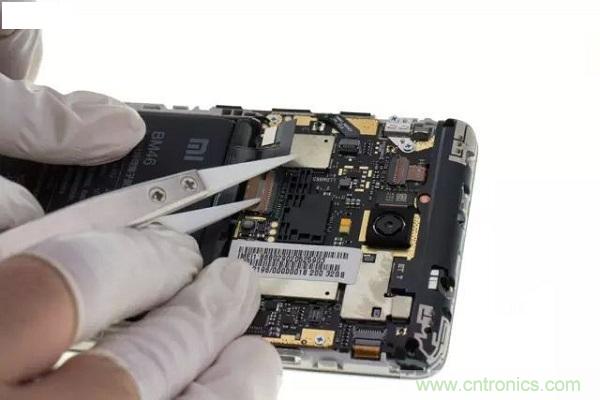

斷開電池 BTB。
Step 4 拆卸「后 CAM」
拆卸「后 CAM」（后置攝像頭）前，先斷開主板上各處的連接器。
紅米Note 3 主板上的連接器有兩種：BTB（Board to Board，板對板連接器）和 ZIP（壓縮連接器）
圖中藍色虛線框標注的為 ZIP，綠色虛線框標注的為 BTB。
按從左到右，從上到下的順序，這些連接器分別為：
·藍色：「前 CAM」（前置攝像頭）、「TP」（Touch Panel，觸控面板）、「?jìng)?cè)鍵 ZIP」、「屏幕 ZIP」
·綠色：「后 CAM」（后置攝像頭）、「電池 BTB」、「主 FPC」

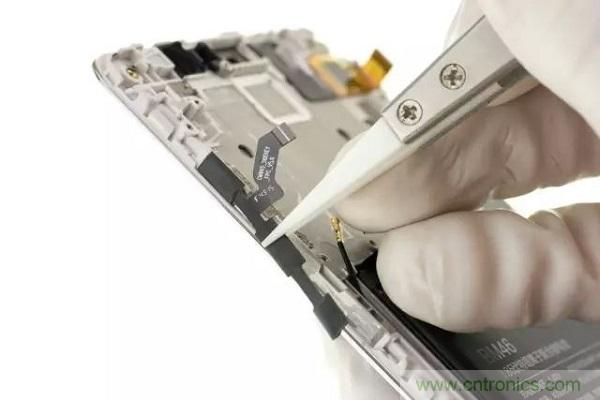

斷開「RF 天線」（射頻天線）。

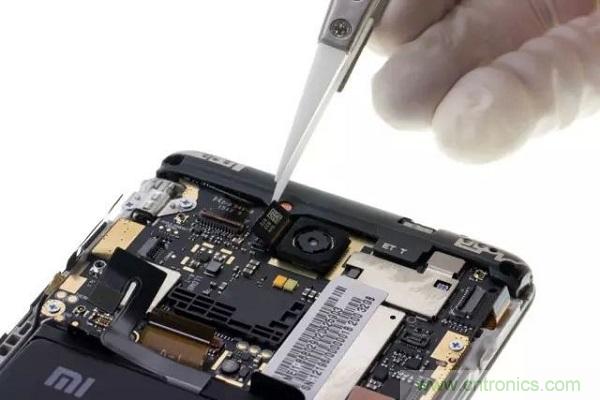

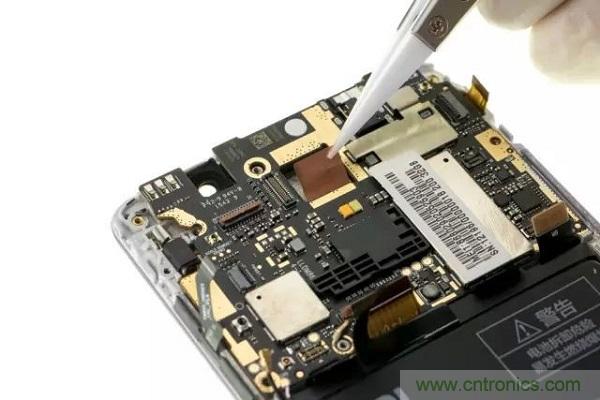

斷開「后 CAM」的 BTB。
「后 CAM」上的膠圈，在完整取下之前，是不能單獨摘除的。

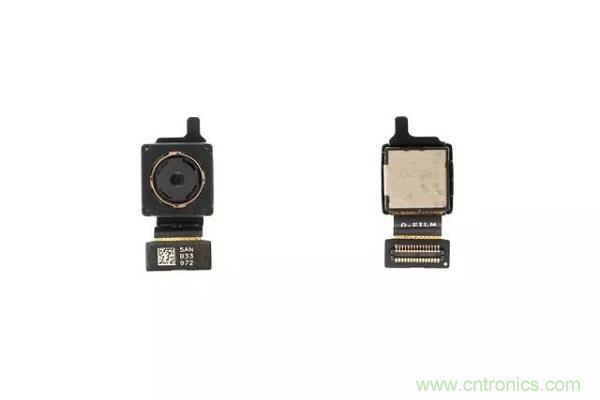

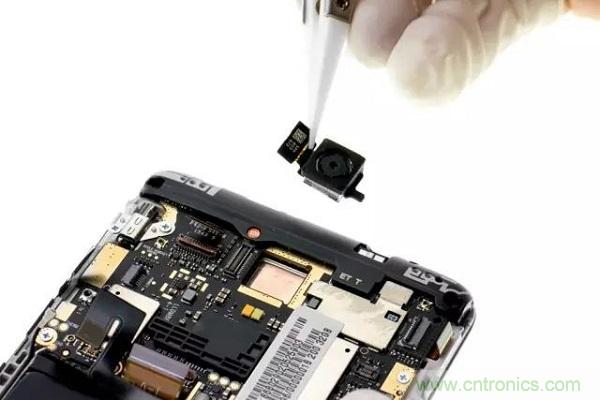

取下「后 CAM」。
Step 5 拆卸「前 CAM」

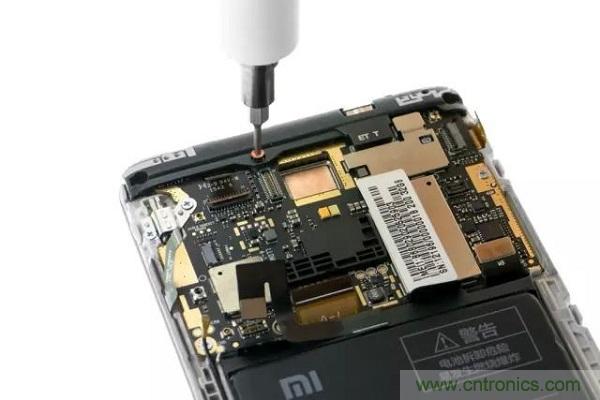

取下天線支架的螺絲。
紅米Note 3 內部用了兩種一共 12 顆螺絲：黑色螺絲用在天線支架和「喇叭 BOX」處，銀色螺絲用在主板處。

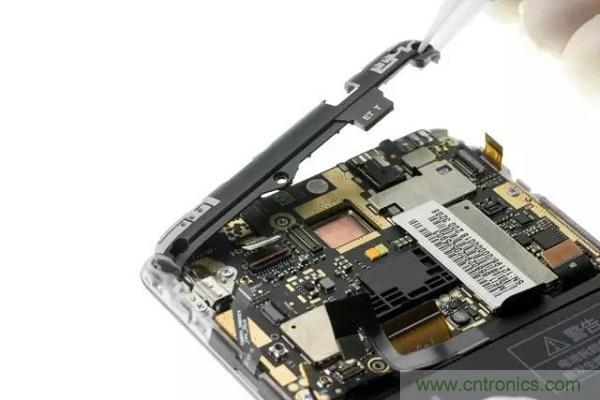

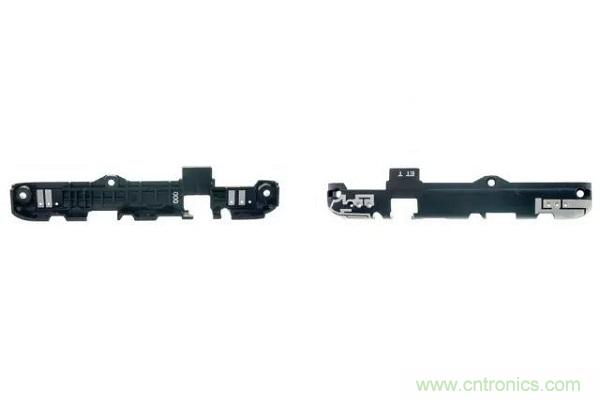

摘下天線支架。

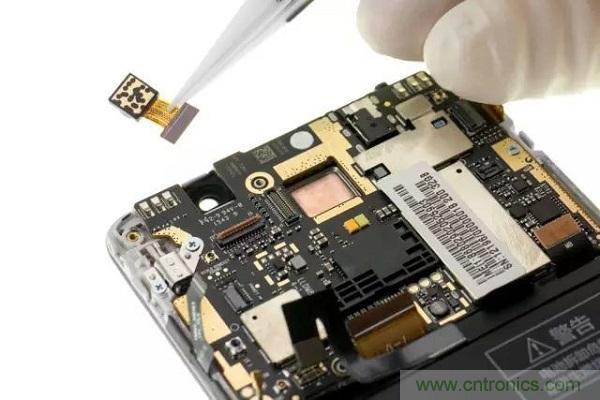

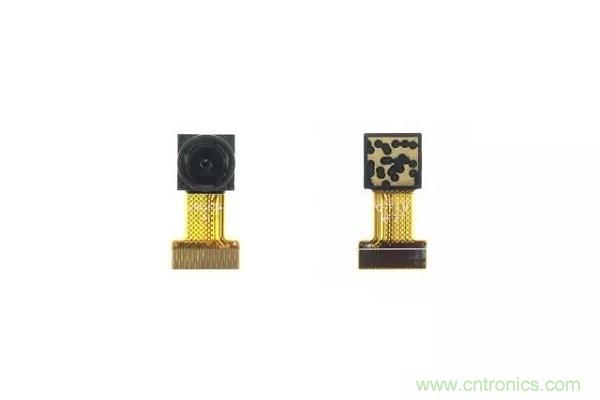

取下「前 CAM」（前置攝像頭）。
Step 6 拆卸主板

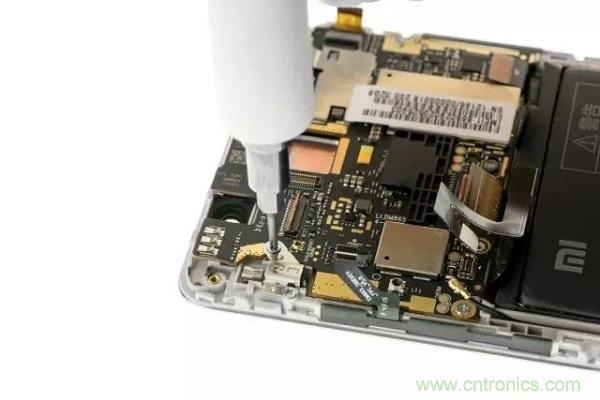

取下主板上的螺絲。

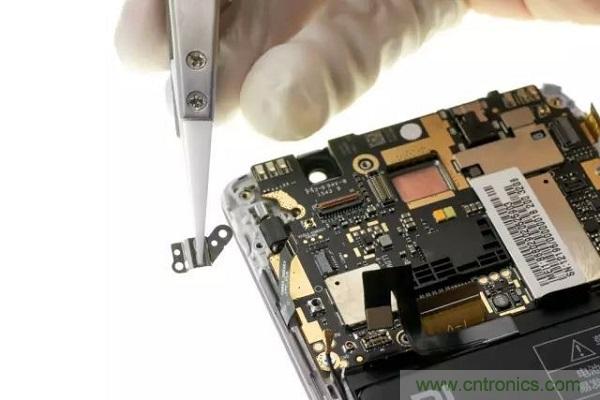

摘下振動馬達上的固定鋼片。
通過「后 CAM」下的散熱銅箔揭起主板。
取下主板。

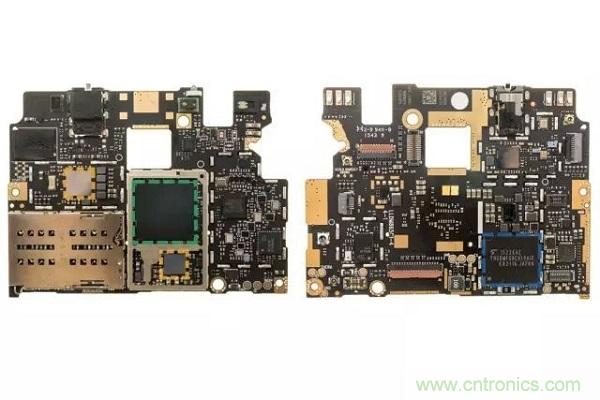

·綠色 SOC RAM：MTK Helio X10 Samsung 3 GB LPDDR3
·黃色 POWER：MTK 6331P MTK 6332P
·藍色 ROM：Toshiba 32 GB eMMC 5.0
Step 7 拆卸振動馬達、「?jìng)?cè)鍵 FPC」、聽筒

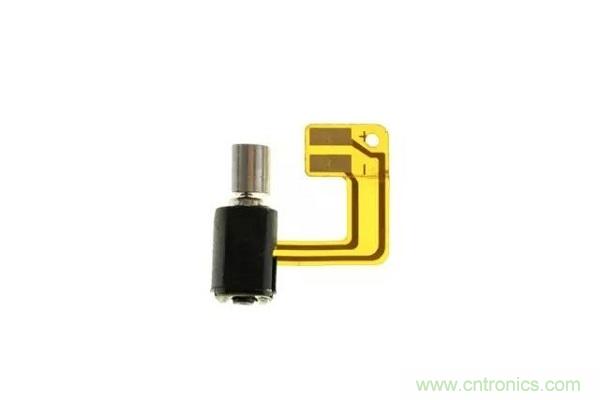

從屏幕一側加熱后，摘下振動馬達。

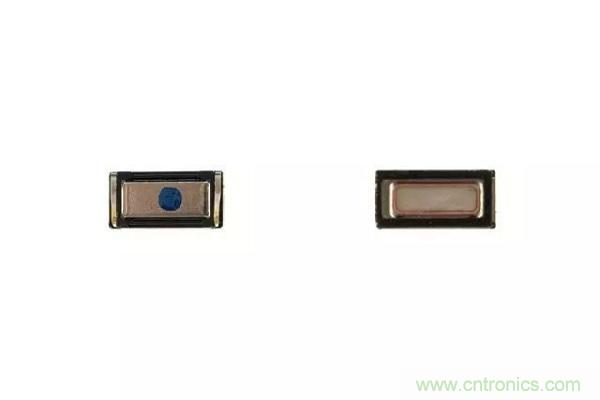

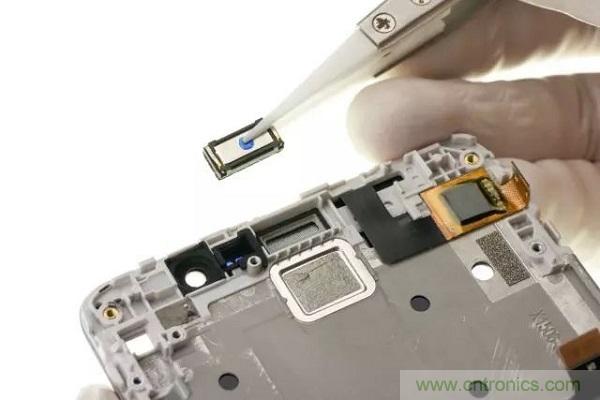

拆下聽筒。
聽筒用雙面泡棉膠固定，拆卸后難以完美復原。

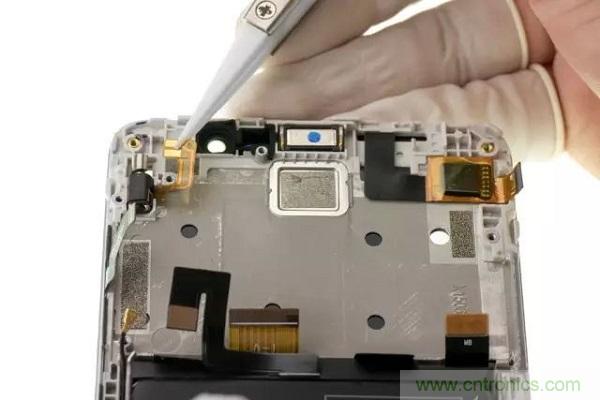

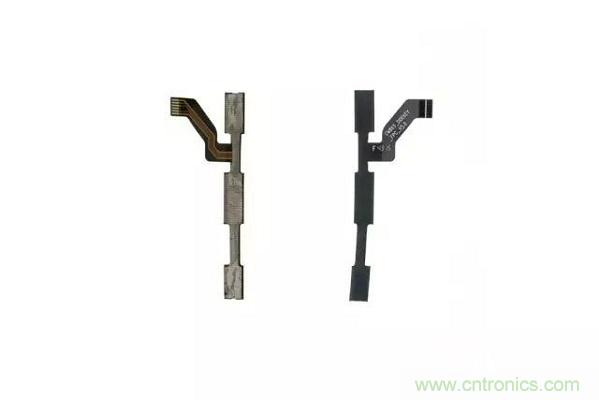

揭下「?jìng)?cè)鍵 FPC」。
Step 8 拆卸電池

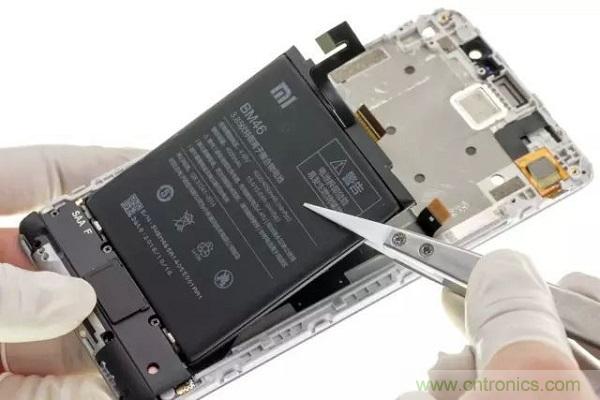

扯下電池背后的易拉膠。

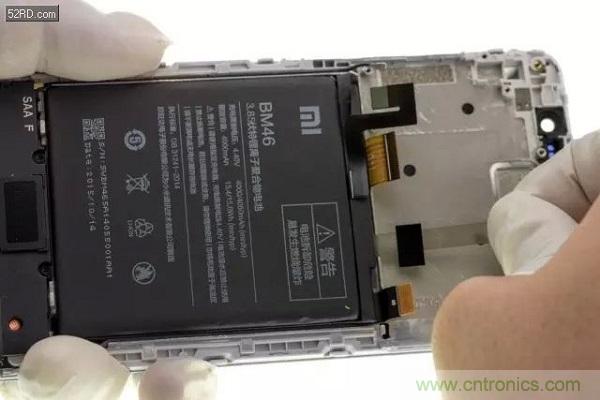

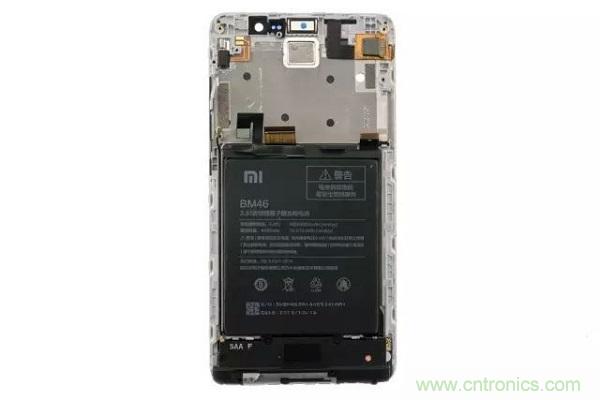

取下電池。
紅米Note 3 采用了一塊 4000mAh 的電池，它的電源適配器的輸出規格為 5V/2000mA。
Step 9 拆卸「喇叭 BOX」和副板
取下「喇叭 BOX」上的螺絲。

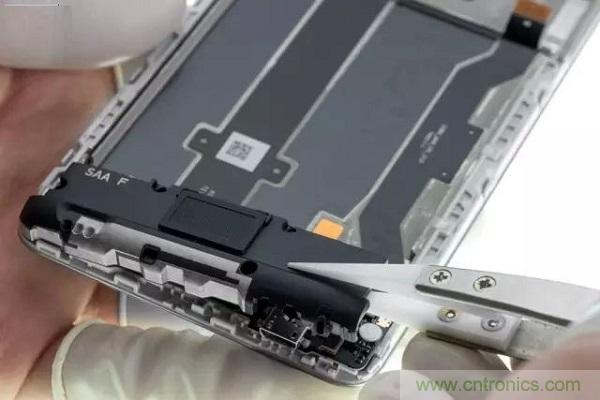

摘下「喇叭 BOX」。

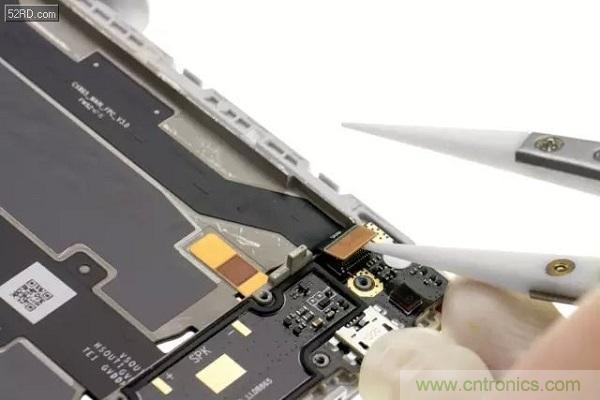

斷開「主 FPC」的 BTB。
取下「RF 天線」。

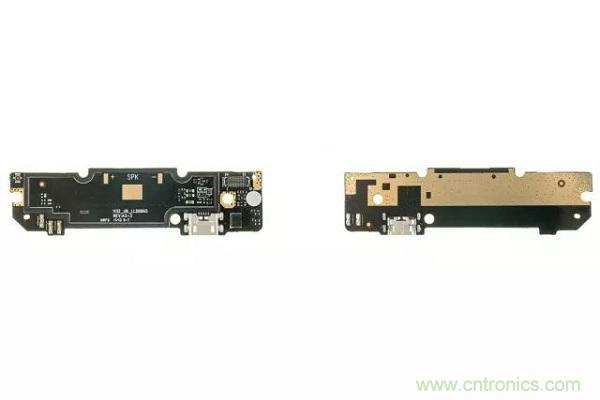

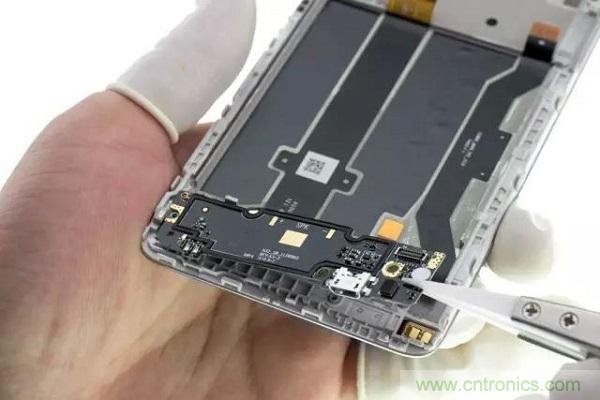

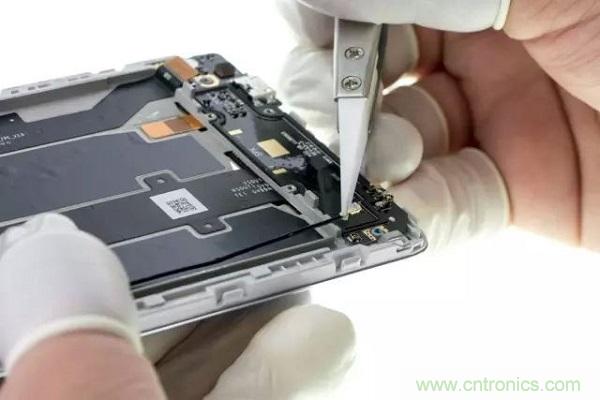

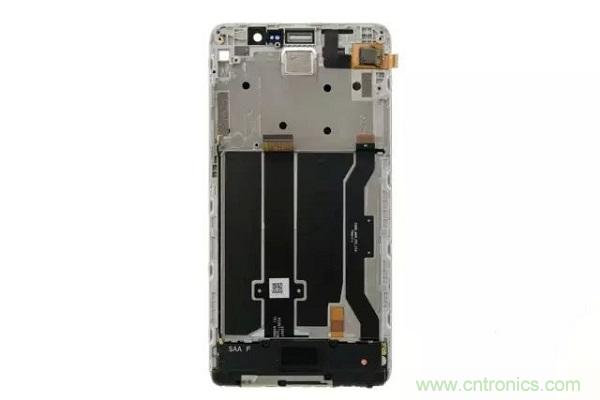

摘下副板。
Step 10 拆卸指紋識別模塊

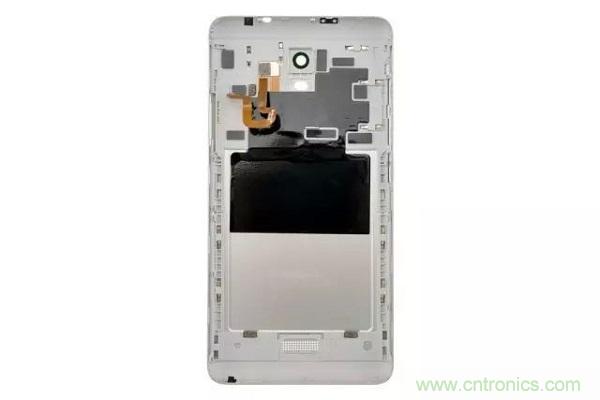

紅米Note 3 的后蓋在金屬之下還有一層塑料支架。

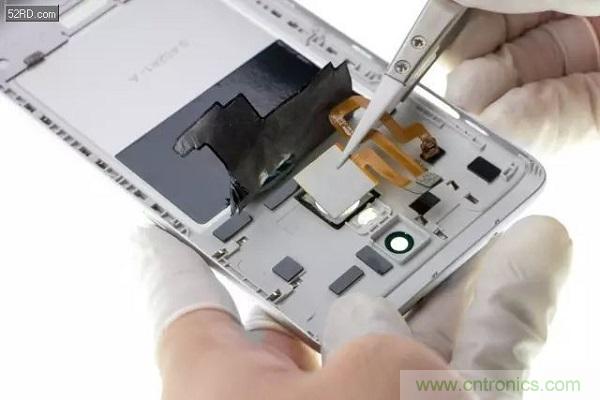

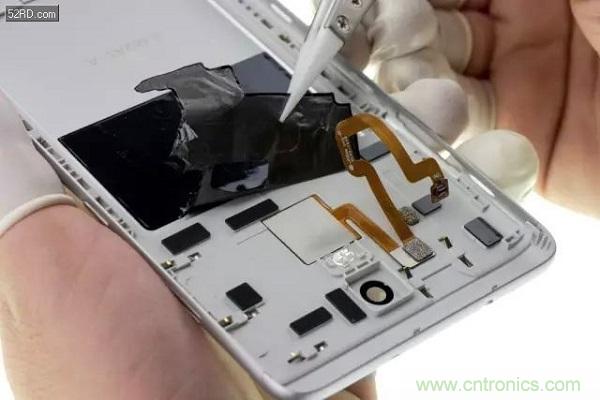

加熱稍許后，揭起石墨散熱貼片，露出指紋識別模塊。

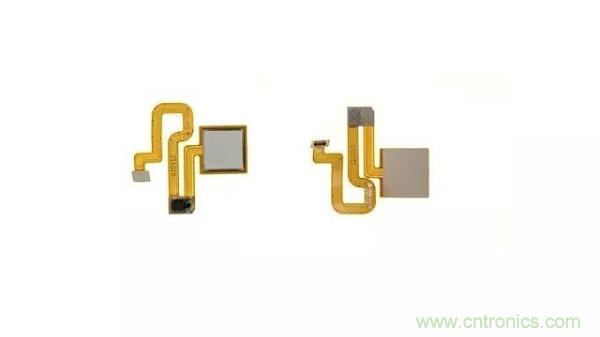

取下指紋識別模塊。
紅米Note 3 的指紋識別模塊，采用雙面泡棉膠固定在后蓋上。
