在今天以自動測試設備為主導和表面貼裝型生產環境中，這兩種技術都不是最佳方法。獲得采用表面貼裝封裝的精密電阻器很難，微調電位器又需要人工干預，而這種要求與生產環境是不相容的。

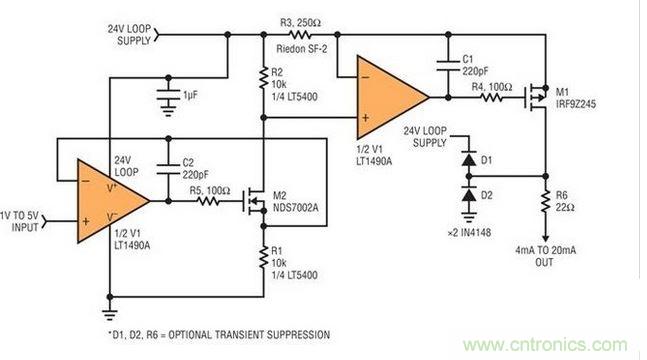

凌力爾特的LT5400四匹配電阻器網絡幫助解決了這些問題，該網絡采用一種簡便的電路，不需要微調，但實現了小于0.2%的整體誤差（圖1）。該電路采用兩級放大器，利用了LT5400獨特的匹配特性。第一級放大器將典型值為1V至 5V的輸出（通常來自DAC）加到運算放大器IC1A的非反相輸入。這個電壓通過FET Q2將通過R1的電流準確地設定為VIN/R1。相同的電流通過R2拉低，因此R2底端的電壓為24V環路電源電壓減去輸入電壓。



這部分電路有3個主要誤差源：R1和R2的匹配，IC1A的失調電壓，以及Q2的泄漏電流。R1和R2的準確值并不重要，但是它們必須相互準確匹配。 LT5400A級版本以±0.01%的誤差實現了這一目標。LT1490A在0℃至70℃之間的失調電壓不到700μV。這個電壓在輸入電壓為1V時產生的誤差為0.07%。NDS7002A的泄漏電流為10nA，盡管其數值通常小得多。這個泄漏電流代表0.001%的誤差。



第二級靠拉動通過Q1的電流，保持R3上的電壓等于R2上的電壓。因為R2上的電壓等于輸入電壓，所以通過Q1的電流準確地等于輸入電壓除以R3。通過給R3并聯一個精確的250Ω分流電阻，該電流將準確跟蹤輸入電壓。



第二級的誤差源是R3的值、IC1R的失調電壓和Q1的泄漏電流。電阻器R3直接設定輸出電流，因此其值對于該電路的精確度至關重要。這個電路利用常用的250Ω并聯電阻完成電流環路。圖1中的Riedon SF-2器件的初始準確度為0.1%，溫度漂移很低。與第一級的情形類似，失調電壓產生不超過0.07%的誤差。Q1的泄漏電流低于100nA，所產生的最大誤差為0.0025%。



沒有任何微調時，總輸出誤差好于0.2%。電流檢測電阻器R3是主要的誤差源。如果使用一個更高質量的器件 （例如Vishay PLT系列器件），那么可以實現0.1%的準確度。電流環路輸出在使用中受到相當大的應力。從輸出到24V環路電源和地之間的二極管D1和D2幫助保護 Q1；R6提供一定的隔離。通過提高R6的值，并在輸出端以犧牲一些符合條件的電壓作為代價，可以實現更高的隔離度。如果最高輸出電壓要求低于10V，那么可以將R6的值提高到100Ω，針對輸出應力提供更高的隔離度。如果設計方案需要增強保護，那么可以給輸出加上一個瞬態電壓抑制器，當然這么做會由于泄漏電流而導致輸出準確度有一定的損失。



這一設計方案僅使用了LT5400封裝中4個匹配電阻器中的兩個。還可以將另外兩個電阻器用于其他電路功能（例如精確的反相器），或者另一個4mA至20mA轉換器。另外，還可以引入其他電阻器與R1和R2并聯。這種方法可降低電阻器產生的統計誤差，降幅為2的平方根。
