【導讀】看到網上那么多關于最近紅米Note2的評價及拆機分析，大家對紅米Note2的屏幕議論頗多，網上看到的帖子大都是主觀評判，難有專業數據的支撐。有些文章提供的數據嚴重偏離事實。本文來深度紅米Note2手機屏幕，一求真相！
最近手機界一直被曝光各種不合宣傳規范的事兒，作為小小專業的小編，越發深入思考這個問題。看到網上那么多關于最近紅米Note2的評價及拆機分析，大家對紅米Note2的屏幕議論頗多，網上看到的帖子大都是主觀評判，難有專業數據的支撐。有些文章提供的數據嚴重偏離事實。
既然目前沒有看到一篇專業性文章來徹底定量分析紅米Note2屏幕的，作為專業選手的小編就按耐不住激動的心情，運用小編強大的產業圈力量，也花了不少銀子（破壞性拆機么…T_T），深度拆解、用專業數據定量定性分析小米幾款手機顯示屏的具體情況，以供廣大電子器件發燒友參考。
紅米Note2 拆機分析
為了深入地研究緋聞手機紅米Note2的材料，小編將特意準備了一部紅米Note2進行破壞性拆解。我們的拆解和各大網站上看到的拆解是很不同的，不同點在于我們拆解的更徹底，分析的更深入，更能幫助用戶辨別手機的用料給不給力，質量過不過關。所以，以后再有啥質量問題的事情冒出來，小編來拆一拆就知道了！今后旗艦機型的主子們可要小心了哦，好機不怕拆，小編都會花了血本來拆它一拆的。
紅米Note2的后蓋是可以直接拆下來的，他的電池也是可拆卸式的，因此我們的紅米手機拆機就從后蓋往前拆一直拆到觸摸屏。下圖是紅米手機的后蓋，電池及主板部分：

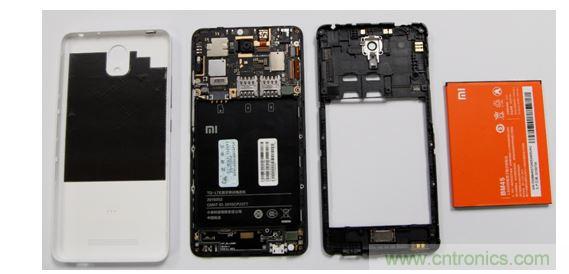

紅米Note2手機的硬件部分
拆完硬件部分以后就是我們的屏幕部分拆解，本文主要討論屏幕部分，因此我們跳過手機的硬件部分，直接討論紅米Note2的屏幕細節。
背光拆解
紅米Note2的屏幕使用一種特別粘的膠帶進行過粘接，將屏幕拆下來以后我們可以看到屏幕的最后面是一個反光的材料，上面印刷了一些編碼。這個可難不倒小編，這種反射膜片是目前市場上反射率最高的反射片，供應商是大名鼎鼎的3M。目前高端機型幾乎全都用到過這種反射材料，因?yàn)槭褂肊SR做反射片可以將屏幕軸向亮度提高10%以上。

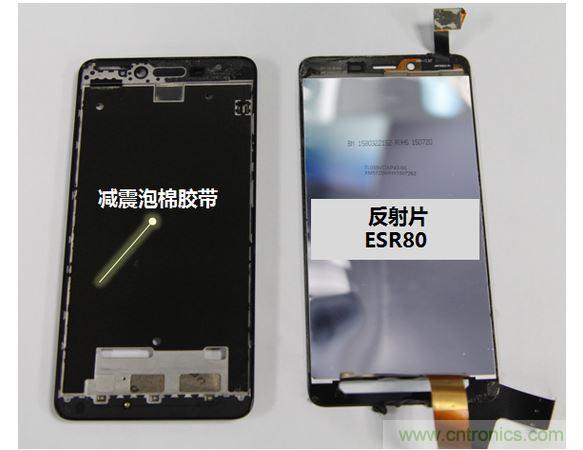

屏幕拆開后的結構

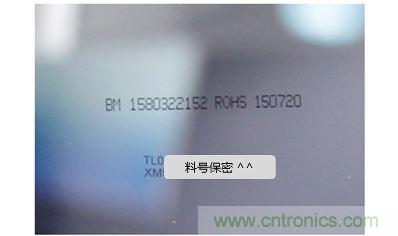

反射片上的模組信息
從反射片上的模組信息可以看到該模組編號是TL0XXX，小編一看就知道這個模組來自于國內老牌面板生產企業天馬集團，誰讓咱是專業的呢。
我們?cè)賮砜纯催@個屏的用料到底咋樣。

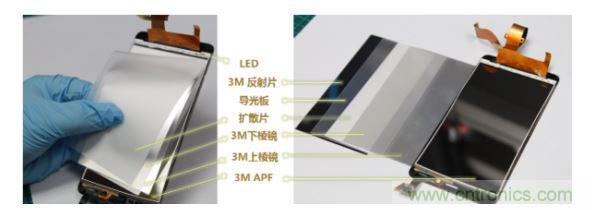

拆掉ESR反射片和導光板之后我們可以看到液晶顯示屏的背光膜材及LED：
小編強大的產業鏈力量不是隨便說說的，這個背光模組里的光學膜材用的竟然都是那么貴滴的3M的光學增亮膜，這種增亮膜組合一般都是出現在高端手機里面的。上下兩張棱鏡膜幫助調整背光方向到人眼的觀看方向并提高屏幕軸向亮度。3M的APF多層膜可以幫助提升屏幕亮度，比無APF的屏幕提升４０％以上。

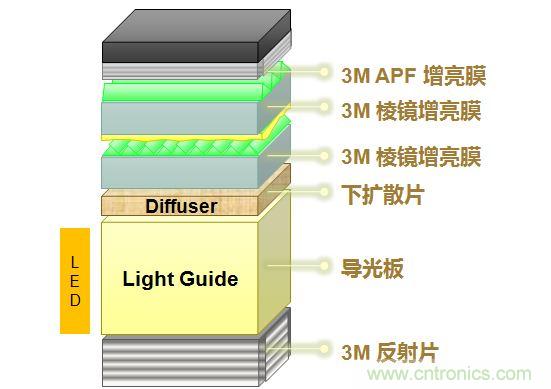

紅米Note2背光結構總結
觸摸屏拆解
分析完了背光，我們?cè)賮砜纯催@個液晶顯示屏及觸控模組用料如何。

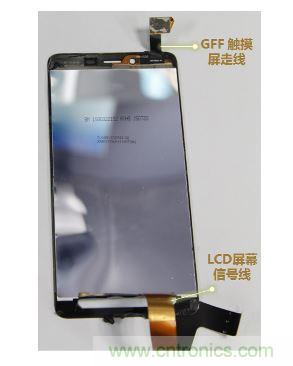

先看一下外部的走線，從顯示模組的走線來看，上端有一個小的芯片及數據線，根據小編的經驗，這個就是觸控IC及觸摸屏走線啦。在顯示屏的下方有一個長的信號線，這個就是液晶顯示屏的信號線。

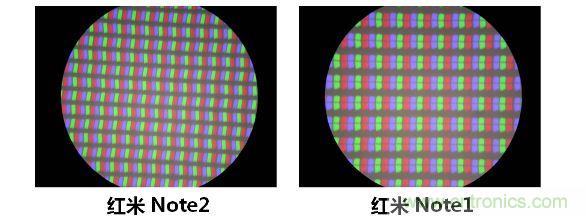

我們?cè)賮砜匆幌嘛@示屏的像素結構，從像素的排列來看，這個屏幕確實是IPS技術的，像素比紅米Note1有了大大的提升。
接下來就是無法修復的破壞性拆解了，為了看觸控屏的整體架構不得不犧牲一部手機。因?yàn)轱@示模組是整個顯示產業中技術含量最高的部分，觸摸屏和LCD粘在一起很難分開，如果想要深入了解詳細的材料及構造，就必須進行破壞性拆解，小編為了大家的福利也是蠻拼的（此處應有掌聲）。

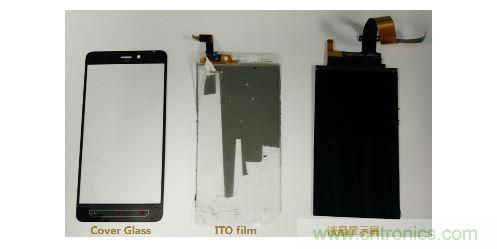

看下面的圖，紅米Note2 的屏幕在小編的手里徹底變成了一片片的材料。小C君通過拆解這片模組居然發現他們使用了超薄的GFF 觸控模組，Cover Glass 厚度只有0.5mm，這個就是蓋板玻璃界行業領軍企業伯恩的杰作了。而再測量液晶屏上下兩塊玻璃，其厚度一共只有0.37mm。
除了薄以外，小C君還發現紅米Note2 在屏幕窄邊框方面進一步優化。紅米Note的手機邊框?yàn)椋?.11mm，而紅米Note2 的手機邊框?yàn)?.76mm，可見天馬的LTPS液晶屏幫到紅米Note2實現了輕薄化及窄邊框設計。

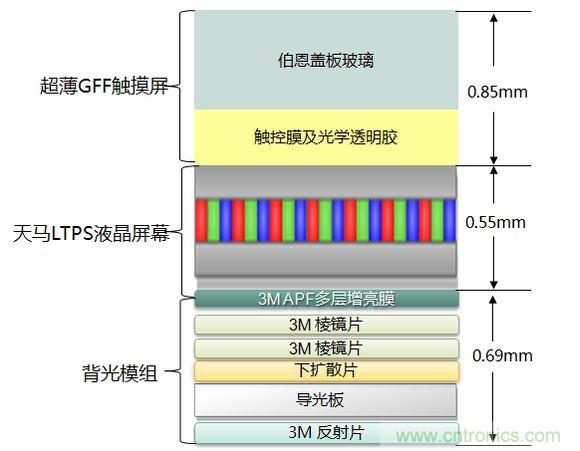

紅米Note2顯示屏結構及材料
屏幕顯示效果對比
前面一直被網友們?cè)嵅〉募t米Note2屏幕發黃問題，小C君也特別做一次測試驗證?；氐轿覀儾饳C(jī)前打開手機的時候，小編拿自己的手機和紅米Note2對比畫質的時候發現紅米Note2的屏幕確實有偏黃的現象發生，這種差異在白色畫面下更加明顯。

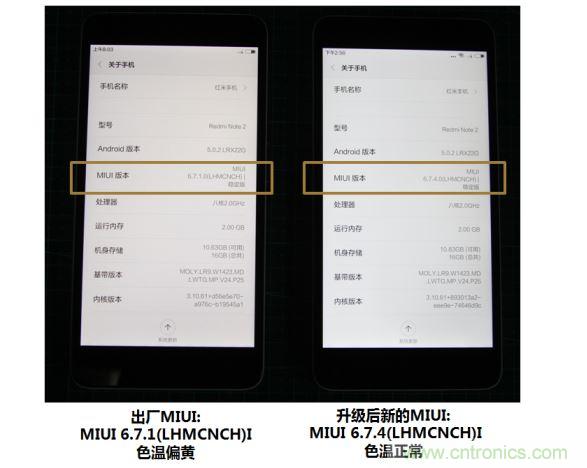

網傳新的MIUI系統可以改善偏黃現象，小C君就將紅米Note2連上網絡，發現有新的系統更新可用，將系統從6.7.1升級到了6.7.4，重啟手機之后發現屏幕的偏黃問題真的木有了?。?！

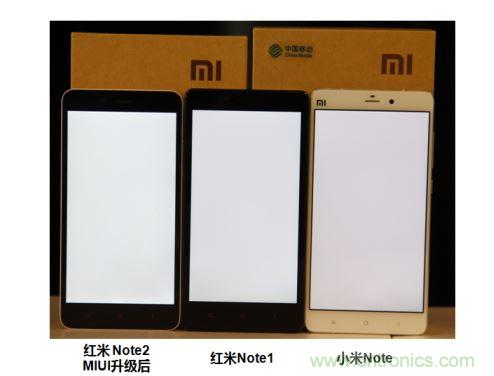

為了更加深入地研究這個問題，小C君找來了紅米Note1和小米Note來同時進行畫質對比，看肉眼有沒有欺騙咱。
顯示屏幕色偏這種現象太主觀了，每個人的喜好及人眼系統都不一樣，要想準確地評價顯示器的色度還得使用專業設備測量。小C君使用專業的測試設備抓拍整個屏幕的色度及色溫?cái)?shù)據，然后對比各個手機的色溫，以此來判斷各個屏幕有沒有發生色偏。

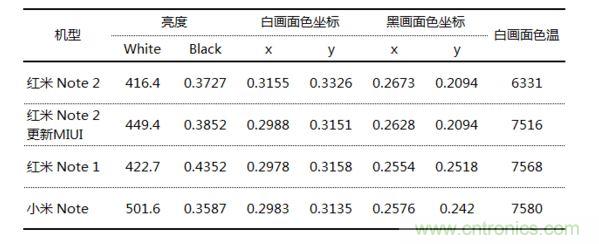

經過專業設備測試發現：紅米Note2升級之前屏幕白畫面的色溫為6331，升級之后白畫面的色溫為7516. 色溫和小米Note及紅米Note的色溫基本一致。可見網上傳言紅米Note2的屏幕偏黃是由于軟件系統造成的，果然不假啊！屏的本來畫質和其他小米產品都差不多。
[page]

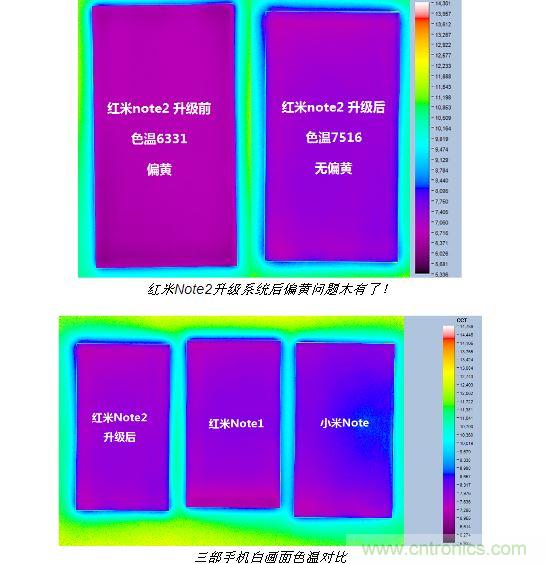

下圖是使用專業CCD抓拍整面的色溫?cái)?shù)據：
經過專業顯示器測試設備的測試發現：紅米Note2升級MIUI之后，屏幕亮度提升了，色溫改好了。有興趣的米粉可以試一下：新的MIUI: MIUI 6.7.4(LHMCNCH)I。
除了前些日子網上炒得比較熱的色溫問題之外，評估一款顯示屏我們還得看看他的解析度高不高，整面亮度是否均勻，可視角度大不大，色彩還原性能好不好等。

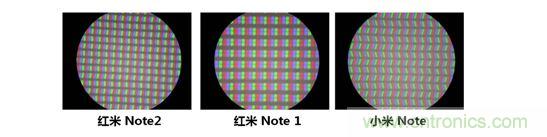

下圖是小編使用顯微鏡觀察幾個手機的顯示像素拍攝到的畫面：
可以看到在單位面積內紅米Note2 比紅米Note 1的顯示像素更多，這就意味著PPI更高。經過計算，紅米Note2的PPI是400，而紅米Note1的PPI是267，因此紅米Note2的PPI提升了50%。
[page]

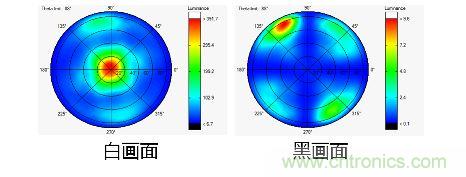

顯示屏亮度分布及視角：
顯示屏對比度：

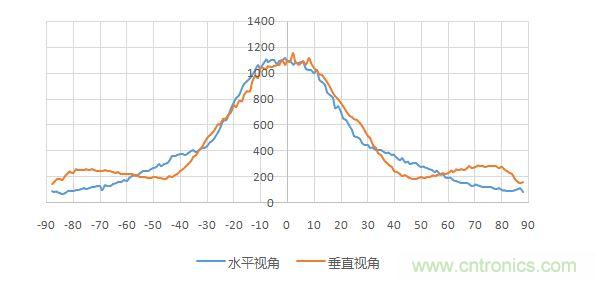

由于采用的是IPS的屏幕，下圖是紅米note2 在水平及豎直視角的對比度曲線，在左右及上下85度的角度上他的對比度都是大于10的， 因此紅米note的屏幕視角可以達到170度以上，也就是說在左右85度的角度去看屏幕仍然可以看清楚屏幕的內容。
用專業CCD把屏幕的整面亮度拍下來以后，選取面內的九個點分析亮度差異，并用亮度最低的點比亮度最高的點，所得數值定為面內九點均一性，紅米Note2的屏幕九點均一性為88%，紅米Note1 的九點均一性為87%。表現都很不錯。
總結我們做的各類對比分析，小米產品在屏幕方面質量把關還是比較到位的。特別是這么高規格的材料配置，讓米粉能夠持續享受高性價比帶來的實惠。
小編深深滴希望，各個品牌都能堅持品質，嚴格把關質量，與供應鏈的伙伴們一起做強國貨。只是，目前行業競爭激烈，不論是品牌還是供應鏈，都面臨著嚴峻的考驗。當下這么多優秀的企業在大量裁員，冬天還未到卻已感受到嗖嗖寒意，熬過這個冬天是最緊要的事情。各位奮戰在產業鏈一線的伙伴們，一定要加油！一定要堅持品質！小編將陪伴大家一路同行。
