本實例是以STM32F103系列單片機作為核心處理器,利用VS1003芯片進行音頻解碼的一種無線解說器。通過對觸摸顯示屏的操作,實現手持部分和終端部分二者的無線通訊。系統采用大容量的SD卡作為存儲部分,通過SPI將VS1003B與SD卡的數據與STM32進行交互通信。本解說器在播放時沒有出現理論上的斷續情況,音質較好,占用的軟硬件資源也較少,為后續的擴展留下了很大空間。
1 系統總體構成
系統主要器件包括TFT觸摸屏、STM32F103RCT6微控制器、SD卡、語音解碼芯片VS1003、揚聲器。STM32F103RCT6微控制器為系統終端的控制核心,通過它與手持式設備之間進行無線串口通訊,讀取SD卡中的音頻文件,控制VS1003解碼讀取的數據,實現聲音的播放與控制,該系統主體結構如圖1所示。

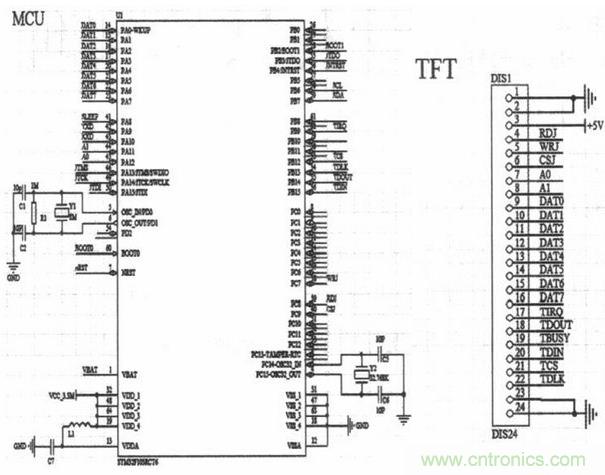

2.1 TFT觸摸屏控制電路
單片機芯片STM32F103RCT6工作在8MHz時鐘下,RTC工作在32.768kHz時鐘下。單片機PA3、PA5、PA6、PA7、與SD卡SD_CS、SPI1_SCK、SPI1_MISO、SPI1_MOSI相連,采用SPI通訊。顯示屏接口采用并行總線方式(數據總線D[7:0]、地址總線A[1:0]、片選/CS、讀/RD、寫/WR),直接與單片機引腳相連,如圖2所示。

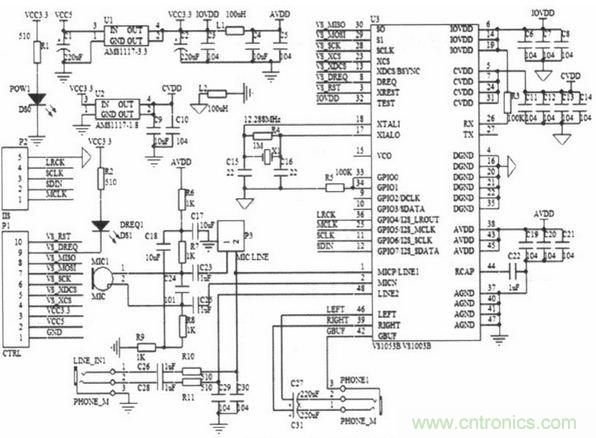

2.2 VS1003音頻解碼控制電路
語音解碼芯片VS1003可解碼MP3(MPEG 1&2音頻層III)(CBR+VBR+ABR)、WMA 4.0/4.1/7/8/9的所有配置文件(5.384kbit/s的)、WAV(PCM+IMAADPCM)、MIDI/SP—MIDI文件,對話筒輸入或線路輸入的音頻信號進行IMA ADPCM編碼,內含高性能片上立體聲數模轉換器,兩聲道間無相位差。
[page]
3 軟件控制設計

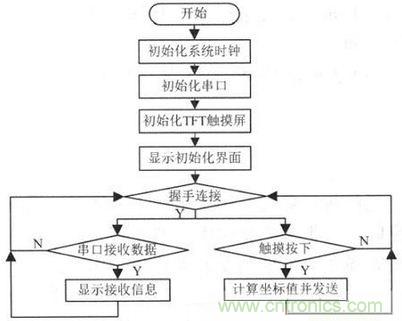

3.1 手持設備控制流程
對手持式設備進行軟件控制編程時,第一步使用需要對系統時鐘進行初始化,需要對外部高速時鐘使能,中斷向量表配置,鎖相環配置等過程。這樣系統才能正確執行相關程序。接下來對串口進行初始化,本設計使用的串口一,需要對GPIOA進行初始化,并配置其復用功能,將TXD引腳設置成復用延遲輸出,RXD配置成浮空輸入。下面設置USAT的波特率、傳輸字長、有無奇偶校驗、數據流控制、收發模式、中斷優先級、中斷服務函數等。

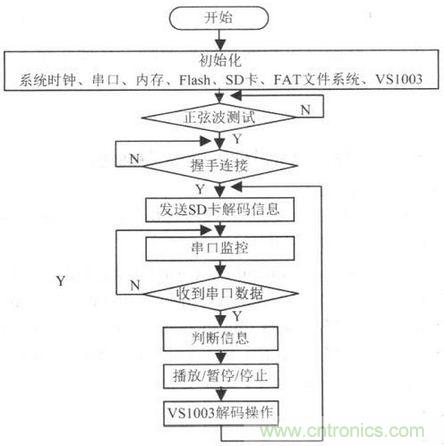

3.2 終端設備程序流程圖
終端設備開機后需要設置無線單片機的初始值,初始值為包括解說區域的坐標代碼,因此在游覽干道旁需每隔約25m設置一個終端,當游人在游覽干道上行進,身上的手持設備就可隨時和道路旁放置的無線終端相互交換信息,播放需要的解說詞。
因此終端流程最開始對所需要的外設進行初始化,確認初始化無誤以后進入正弦波測試,如有初始化不成功的程序?qū)⒉荒苓M(jìn)入下一個流程。在正弦波測試完之后確定終端設備上的外設運行良好,將SD卡中的音頻文件信息解碼出來,并發送出去,此時進入串口監控狀態,時刻監控串口信息,當收到播放指令時即在SD卡中尋找對應的信息,并從SD卡中將數據讀取出來,發送至VS1003進行解碼,在播放過程中如接收到新的串口數據,再進行判斷,是停止還是暫?;蛘咂渌?,然后執行相應的命令。
