提示：使用9V~12V電源均可，整機工作電流為3mA—3.5mA．報警時工作電流為0.6~1A）。雖然工作時靜、動態電流變化很大，但不影響石英鐘的精度。

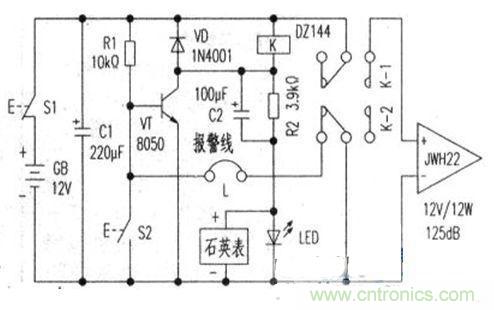

防盜報警器原理電路如附圖所示。平時．晶體管VT基極經報警線和繼電器K的一組觸點（K-2的常閉觸點）接地，則VT截止．K為釋放狀態。此時12V電源電壓經繼電器K線圖（相當于電阻）、R2、LED分壓為石英鐘提供1.5V左右工作電壓，石英鐘工作，同時LED發光。報警線L可以用任何細導線隱蔽地纏繞在需要保護的設備或門窗上。

當盜賊行竊時，報警線L被扯斷，晶體管VT立即正偏導通，繼電器K得電吸合：一方面觸點K-I接通（自帶音源）報警電喇叭的TWH22電源．產生強力 “抓賊呀”報警聲（也可通過K-l接通攝像頭、無線遠傳報警設備等）；另一方面VT導通后，將R2、LED支路短路，LED熄滅，石英鐘失電停止工作，記下準確的盜賊行竊時間。此時就是重新接通報警線L，由于觸點K-2已經斷開，繼電器吸合狀態被鎖住而不會釋放，石英鐘也不會再工作，而TWH22繼續報警。

S2為復位按鈕（一般安裝在報警器較隱蔽的位置）。要使報警聲停止、石英鐘恢復工作，可在記下報警時間，并重新連接好報警線 L后，按一下S2，使VT復位到截止?fàn)顟B(tài)，繼電器K釋放，LED點亮，石英鐘獲電工作。注意：此時應重新校正石英鐘時間，使其按正確時間（如北京時間）運行。

指針式石英鐘的工作電流為脈動電流，在確保石英鐘正常工作的前提下，從減小守候電流方面考慮，在其供電降壓電阻R2兩端并接一只100μF的加速電容C2，這時整機工作電流為3.2mA(若去掉C2，R2阻值應從3.9kΩ降至2.4kΩ，此時工作電流為5mA)。電路安裝完畢試機時，若石英鐘不走，可適當調整(減小)R2阻值，使其正常運行即可。
