【導讀】當我手里拿著這塊硬盤時，忽然意識到20多年前自己拿到40MB硬盤時欣喜若狂的樣子是多么好笑。而現在，在原來的1TB硬盤損壞之后，我只要花170美元就可以買到一個3TB的新硬盤。它是怎么做成的？我們?yōu)槭裁磿?huì)理所當然地使用它？我必須探究一下這個問題。
當你的外接式網絡存儲（NAS）硬盤正在做備份時，不要試圖在它的周圍進行清理，因?yàn)槟憧赡軙?huì)碰到它。我就遇到過這樣的情況，當時我所有的數據都存儲在一個正常運行的1TB硬盤上，不小心碰到它后，我的硬盤就幾乎變成了一個實實在在的擋門器。
這款1TBNAS硬盤由西部數據公司（Western Digital/WD）生產，屬于My Book World Edition系列。我用它做多臺電腦的備份，還通過共享路由器，用Sonos音頻網絡播放流音樂。雖然它已經損壞，但我仍然可以利用其它的外接硬盤恢復數據，并將數據轉存到新買的3TB硬盤中。
當我手里拿著這塊硬盤時，忽然意識到20多年前自己拿到40MB硬盤時欣喜若狂的樣子是多么好笑。而現在，在原來的1TB硬盤損壞之后，我只要花170美元就可以買到一個3TB的新硬盤。它是怎么做成的？我們?yōu)槭裁磿?huì)理所當然地使用它？我必須探究一下這個問題。
經過多年的發展，人們對于電磁鐵、量子原理、材料、信道均衡、電動機控制和電動機定位算法的基礎研究都可通過這些硬盤得以體現。一個小小的拆卸件可供人們談?wù)摰倪h(yuǎn)不止這些，而我們總是習以為常地使用硬盤。像往常一樣，我會繼續研究這些零部件，就像品味一本好書一樣。這種產品凝聚了那么多的想法、研究和創新，將它拋棄實在于心不忍，但在妻子給我臉色看之前我所了解的只有這些。

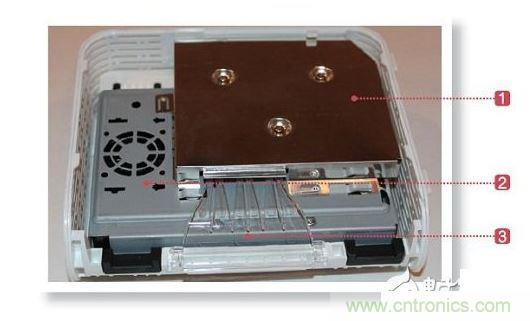

1，主控板外殼帶有I/O端口、電源鍵、重置鍵及控制電子元件。
2，控制板外包有金屬罩，通過直角邊緣連接器與硬盤連接。整個硬盤通過四個橡膠“減震”支架與主機箱相連，希望它的減震效果會更好。
3，取下封蓋后，可以看到塑料光導管，即在硬盤前方看起來很酷的、配套的、可以上下燈閃動的導管（有沒有霹靂游俠的影迷？跟影片中車燈的效果差不多）。光導管傳輸?shù)墓庠磥?lái)自主控板上一個LED池，池中共安裝了6只LED。感覺很奇妙，因?yàn)檫@是我第一次看到原裝的光導管。

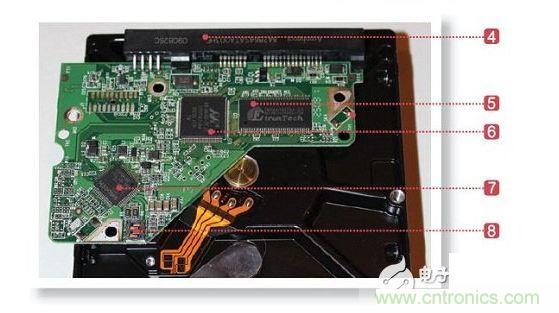

4，與WDNAS主控板和接口板連接的安費諾（Amphenol）842864SATA003HF90度連接器。
5，鈺創科技（EtronTech）EM6AA160TSA-5G，DDRSDRAM的傳輸速率為256Mbit/s。
6，Marvell88i8846系統控制處理器。
7，由意法半導體公司（ST Microelectronics）生產的SMOOTHL72513.1電機控制和硬盤集成電路。
[page]
8，與硬盤電機相連的四腳接口，帶狀心跳線，需牢固、小心地安裝。

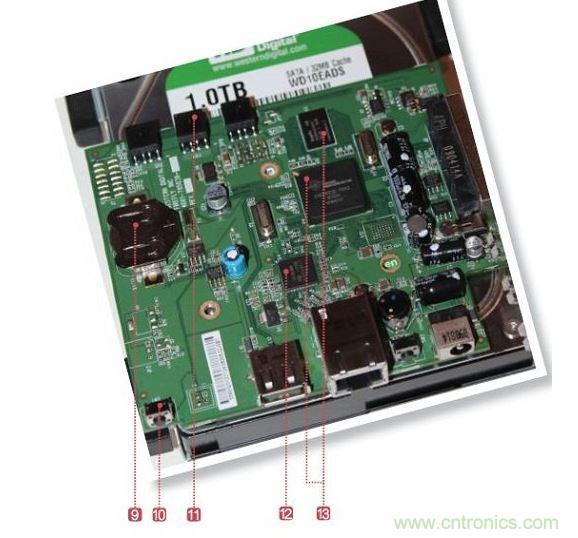

9，備用電池。
10，尾部的電源鍵，其后是USB接口、以太網接口、重置鍵和電源輸入接口。
11，共有三個塑料罩，每個塑料罩下面裝有兩只LED，燈光被導到硬盤正面。
12，2008年推出的LSITruePHYET1011C2-C千兆以太網收發器。該產品基于0.13μm技術開發，完全遵從IEEE802.3、802.3u及802.3ab等標準。它的主要賣點是使用的過采樣結構可以提高均衡度。
13，由牛津半導體公司（OxfordSemiconductor）生產的OXE810DSE（自PLXTech收購Oxford后改稱為PLX810）是一個雙SATA千兆以太網控制器。它是主接口IC，通過迷你PCI支持802.11標準。如今它已被NAS7821替代。2010年，BrianDipert也拆卸了一個更老式的WDNAS硬盤，并在相關文章中也對PLX芯片進行了描述。該P(yáng)LX芯片的DDR2內存（HynixHY5PS1G1631C）也為1GB。

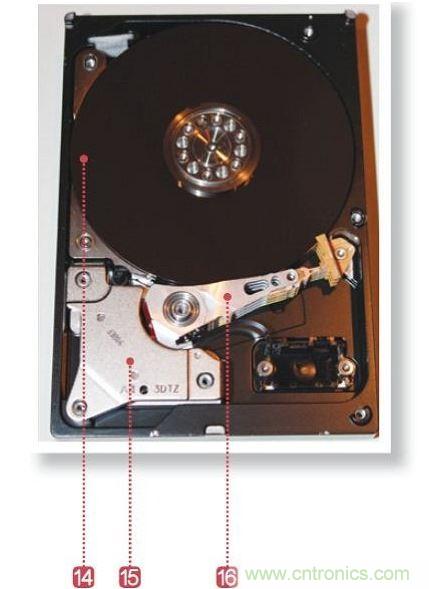

14，三個盤片（盤片及磁頭相關技術在過去20年中取得了很大的發展。欲了解現代存儲技術，包括巨磁電阻乃至自旋電子和量子比特的更多信息。
15，音圈和釹磁鐵殼（音圈位于上端和下端兩塊磁鐵之間，帶有連接至SMOOTHL7251的四線接口，以控制讀/寫磁頭位置并獲取數據）。
16，靜止的磁頭電樞（電樞由左側位于鍍鎳釹磁鐵之間的音圈電機驅動，鍍鎳釹磁鐵是當今吸引力最強的永磁）。
