開學大禮包,電路分析基礎大集合

發布時間:2014-09-12 責任編輯:mrcoocom

【導讀】不積跬步無以致千里,學霸知識也是一點點積累的,在此小編特別收集整理好電路分析的基礎知識,希望在這開學之際奉獻給學弟學妹們,只希望當拿到高高的獎學金時可不要忘了小編??!

基爾霍夫電流定律(KCL)

在集總參數電路中,在任一時刻,流入(或流出)任一節點或封閉面的各支路電流的代數和為零,即∑i(t) = 0

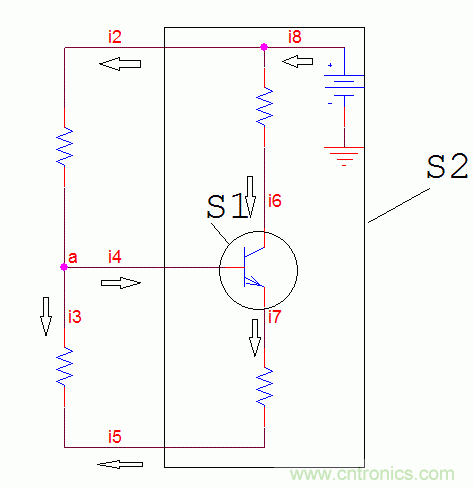

例1:放大電路直流分析

開學大禮包,電路分析基礎大集合


若規定流出節點或封閉面的電流為正,流入節點或封閉面的電流為負。

對節點a,有 i3+i4-i2=0

晶體管可以看作封閉面S1: -i4 –i6 +i7 =0

封閉面S2: i2+i5-i4=0

例2:

開學大禮包,電路分析基礎大集合

電路A和電路B之間只有一條支路連接時,必然有i=0

基爾霍夫電壓定律(KVL)

在集總參數電路中,在任一時刻,沿任何一回路巡行一周,各元件電壓的代數和為零,即∑u(t) = 0

開學大禮包,電路分析基礎大集合

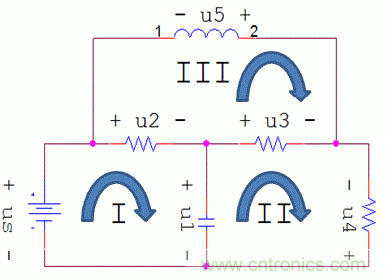

對于回路I :-us + u2 + u1 =0

對于回路II :-u1 + u3 - u4 =0

對于回路III :-u5 – u3 – u2 =0

等效變換

結論1:兩個二端電路(單口)N1和N2,若它們的外部端口處電壓電流關系(VCR)保持不變,則稱N1和N2互相等效。

結論2:當把電路N1變換為N2后,若對應各節點的KCL方程不變,則稱N1和N2互相等效。

結論3:當把電路N1變換為N2后,若對應兩點間的電壓保持不變,則稱N1和N2互相等效。

根據等效變換的概念,對于兩種特殊情況有以下結論:

若電路中某支路電流為零,則可以用開路(斷路)代替;

若電路中某支路電壓為零,則可以用短路線代替。

電壓源:電源內阻較小時,u = us –Rs*i

電流源:電源內阻較大,i = is – Gs*u = is-u/Rs

從電路分析的角度,兩種形式的電源可以等效互換。

開學大禮包,電路分析基礎大集合

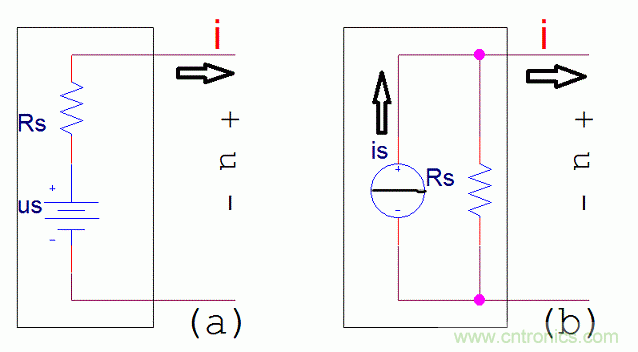

對于端口電壓可表示為:u=us-Rs*i

對于由KCL有 i=is–u/Rs → Rs*i=Rs*is-u → u = Rs*is – Rs*i。若令us = Rs*is,根據等效概念,電流型電源就與電壓型電源的外部VCR相同,因而兩者互相等效。

反過來由也可等效于。

[page]
電路分析方法

1.網孔分析法

2.節點分析法

節點分析法的一般步驟:

1. 將電路中所有電壓型電源轉換為電流型電源。

2. 在電路中選擇一合適的參考點,以其余的獨立節點電壓為待求量

3. 列出所有未知節點電壓的節點方程,其中自電導恒為正,互電導恒為負。

4. 聯立求解節點電壓,繼而求出其余量。

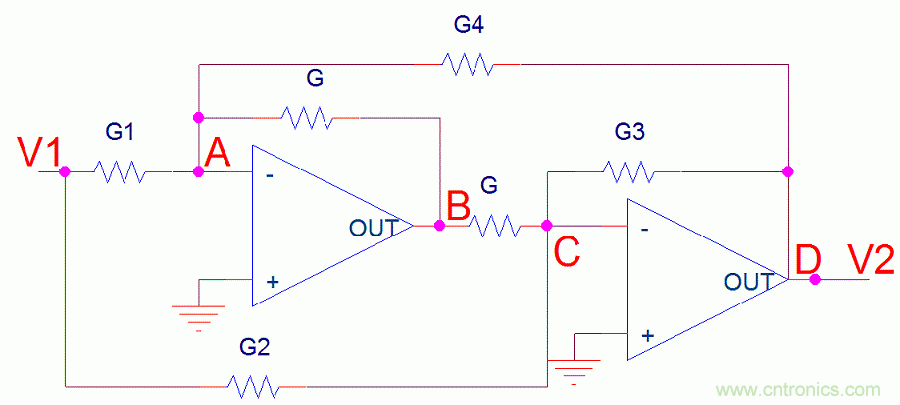

例:求V2

開學大禮包,電路分析基礎大集合


由于運算放大器輸出端電流為任意值,故不能在節點B和D處列KCL方程(不懂為什么)。已知V1所以在節點A、C處列方程為

(G1+G+G4)Va - G1*V1 - G*Vb - G4*V2 = 0

(G+G2+G3)Vc – G*Vb – G2*V1 – G3*V2 = 0

因為Va = Vc=0 ,解得V2 = (G1-G2)*V1/(G3-G4)

[page]
疊加定理

在線性電路中,任一支路的電流(或電壓)可以看成是電路中每一個獨立電源單獨作用于電路時,在該支路產生的電流(或電壓)的代數和(疊加)。

1. 只適用于線性電路

2. 疊加時要注意按參考方向求其代數和

替代定理

任意具有惟一解的網絡,若某支路的電壓u或電流i在任一時刻為確定的值,則該支路可用方向和大小與u相同的電壓源代替,或用方向和大小與i相同的電流源代替。不會影響外部電路的解答。(替代的網絡可以是非線性的)

戴維寧定理

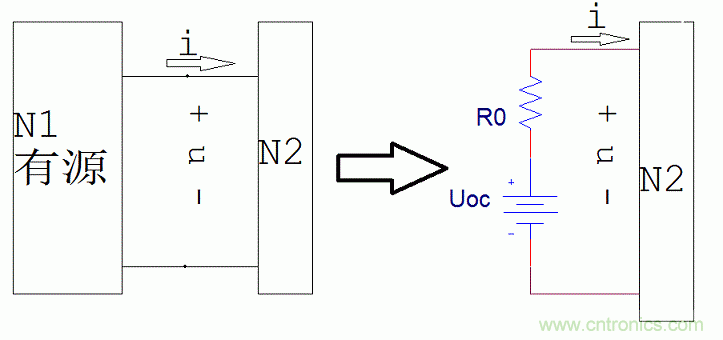

任何線性有源二段網絡N,對其外部而言,都可以等效成為一個戴維寧電源。該電源的電壓值等于網絡N二端子間的開路電壓Uoc,其串聯的電阻R0(稱輸出電阻或等效電阻)等于網絡N內部獨立源為零時二端子間的等效電阻。

開學大禮包,電路分析基礎大集合

分析問題時分以下三步進行:

1.斷開所要求解的支路或局部網絡,求出所余二端有源網絡的開路電壓Uoc。

2.令二段網絡內獨立源為零,求等效電阻(輸出電阻)R0

3.將待求支路或網絡接入等效后的戴維寧電源,求解答

一般求R0有以下兩種方法:

1. 串并聯法 若二端網絡N中無受控源,當is=0,us=0后N中電阻出現簡單的串并聯結構,直接求R0

2. 外加電源法 若二端網絡N中有受控源,或者當is=0,us=0后無法進行電阻的串并聯簡化,則按等效電阻定義,在二端子間加一電壓u(或電流i)則R0=u/i。式中u并不給出確定的值,只要找出u,i的關系即可。

諾頓定理

任何線性有源二段網絡N,對其外部而言,都可以等效成為一個諾頓電源。其電流源的取值等于網絡N二端子短路線上的電流isc,而等效內阻R0等于網絡N內部獨立源為零時二端子間的等效電阻。

最大功率傳輸定理

設一負載RL接于電壓型電源上,若該電源的電壓Us保持規定值和串聯電阻Rs不變,負載RL可變,則當RL=Rs時,負載RL可獲得最大功率。
