服務器、平板電腦、筆記本電腦、電信、游戲和通用負載點(POL)調節器應用設計人員正在不斷尋找能提升設計中效率的方法，以便滿足能源標準、延長電池壽命并降低總體擁有成本。為了幫助設計人員應對這一挑戰，飛兆半導體公司開發了下一代TinyBuck™調節器系列產品，由集成式POL調節器組成，包含恒定導通時間的PWM控制器，以及帶有高端和低端MOSFET的驅動器。

FAN23xx系列可極大地提升終端用戶應用在非常寬的負載范圍內的效率。這種提升是通過多種優化而達到的：

微調后的柵極驅動電路針對每款特定型號均可提供最佳的柵極驅動電流和死區時間，與競爭型解決方案相比具有高出2%的峰值效率。恒定導通時間架構加上脈沖頻率調制(PFM)特性，可提供最高的輕載效率。

額外的優化有助于改進熱性能和系統魯棒性：

• 采用飛兆半導體公司的PowerTrench® MOSFET屏蔽柵極技術，具有更少的開關節點振鈴和更優的寬占空比性能。
• 先進的封裝技術最大程度降低寄生電感和電阻，獲得出色的熱性能。


TinyBuck調節器可在高達1.5MHz的開關頻率下運行，使客戶獲得高效率，同時減少所需的電感和電容(LC)數。該系列的器件可獲得與等效分立式解決方案相同的效率，而那些分立式解決方案的開關頻率僅為這些器件的一半。

例如，F(xiàn)AN2306滿載時具有92.5%的效率（12V輸入、1.2V輸出、500KHz開關頻率），使用一個1.2µH電感。同樣的器件可用于相同的占空比（1Mhz時），并獲得90%的效率，使用0.56µH電感。6A、10A和15A器件采用單一的尺寸，因此具有靈活性，允許設計人員調整系統的電流水平而無需改變電路板布局布線。

此外，下一代TinyBuck調節器支持在線設計工具，改進設計人員的設計并加快產品上市時間。

主要功能：
o   帶PFM模式的恒定導通時間控制器
o    VIN = 4.5V – 15V

• FAN2306/06M/10/15:

                            需外部5V偏置
                            VIN范圍為4.5V – 15V

• FAN23SV06/SV06P/SV10M/SV15M:

                            支持單電壓（+5V和+12V典型值）工作的集成式線性調節器
                             VIN范圍為4.5V - 5.5V和7V – 15V

•  FAN23SV04T:

                           支持單電壓(+12V)工作的集成式線性調節器
                           VIN范圍為7V – 15V
                           跟蹤DDR終端(Vtt)的運行情況
o    VIN= 4.5V – 24V

•   FAN2356/60/65:

                           需外部5V偏置
                           VIN范圍為4.5V – 24V

•  FAN23SV56/SV60/SV65:

                           支持單電壓（+5V、+12V和+19V典型值）工作的集成式線性調節器
                            VIN范圍為4.5V - 5.5V和7V – 24V
o    最大程度減少外部元器件數目，降低BOM成本并增加系統可靠性
o    帶PFM模式的恒定導通時間控制器
o    所有器件采用單一尺寸(5mm x 5.5mm PQFN 34L)
o    兼容所有輸出電容類型（MLCC、電解電容等）

飛兆半導體承諾改進技術和工藝，利用更佳的性能和更高的功能集成度以及設計支持資源，達到最大程度地減少元器件數目并縮短工程開發時間的目的，幫助工程師應對挑戰。

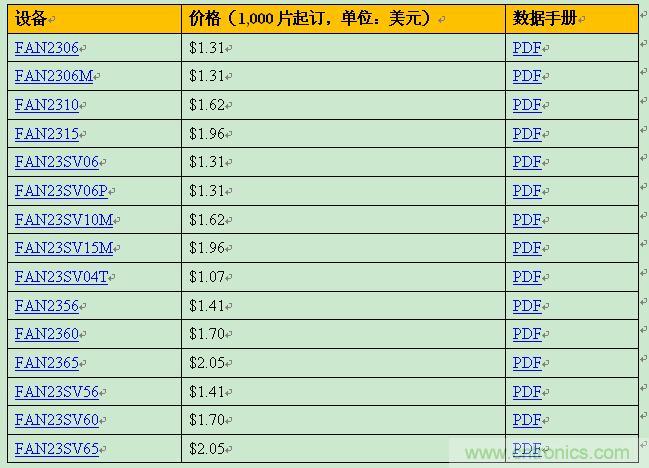

封裝和報價信息（1,000片起訂，價格單位：美元）：
