TOPSwitch-JX產品系列能夠使設計師輕松滿足最新能效標準的效率要求。TOPSwitch-JX具有很多創新的專利技術，不僅能夠設計出結構緊湊、經濟高效的開關電源，同時還能縮短整體設計周期并降低系統成本。此外，使用TOPSwitch-JX產品系列設計出的電源還具有可靠的系統性能以及增強的安全特性，例如輸出過壓保護、過載功率限制及遲滯熱關斷保護等。

該系列中的每個產品都在一個硅片上集成了一個高壓功率MOSFET及控制器。內部連接到漏極的高壓電流源在啟動階段提供偏置電流，從而省去了外部啟動電路。內部振蕩器具有頻率調制（抖動）特性，可以降低EMI。此外，IC還集成了一些功能用于系統級的保護。自動重啟動功能可以在過載、輸出短路或開環條件下限制MOSFET、變壓器及輸出二極管中的功率耗散。自動恢復遲滯熱關斷功能還可以在結溫度超過安全限值時禁止MOSFET開關?？稍O(shè)定的欠壓/過壓(UV/OV)檢測功能允許在電壓跌落或浪涌條件下啟動和關斷電源，而不會出現不良波動。Power Integrations的EcoSmart®技術令使用TOPSwitch-JX產品系列設計的電源，其空載功耗小于100 mW，并在整個輸入電壓及負載范圍內保持恒定的效率。TOPSwitch-JX系列解決方案能夠輕松滿足歐盟行為準則(CoC)、歐盟委員會用能產品生態設計指令(EC EuP)及能源之星等能效標準。

基本電路結構

特定應用的個別要求，如恒流、恒定輸出功率等不在本設計指南的討論范圍。但是，可以在本文所示的基本轉換器電路當中增加額外的電路來實現這些特別的要求。有關其它電路功能、設計范例的更多信息及其它信息，請?jiān)L問Power Integrations的網站或聯系您的PI銷售代表。

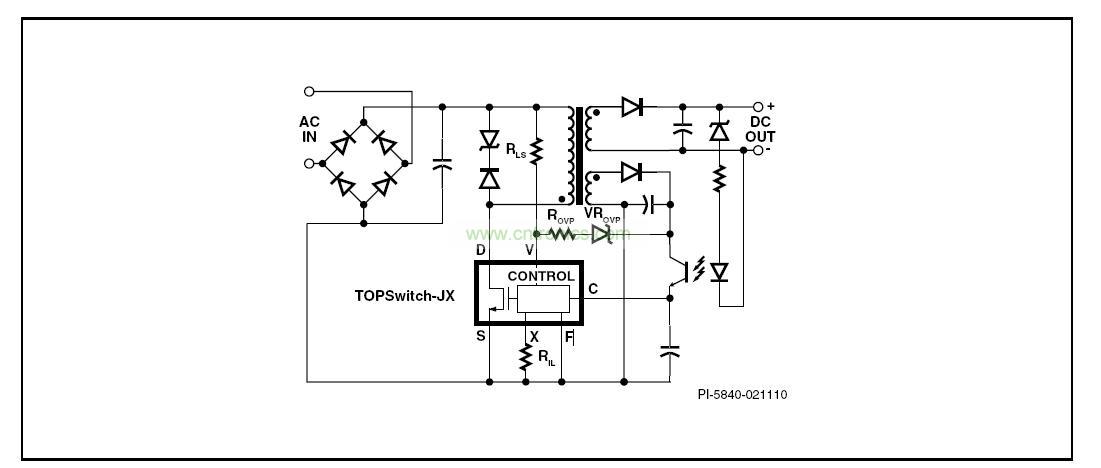

具有初級檢測的輸出過壓保護、輸入欠壓鎖存、輸入過壓
關斷及可設定流限值功能的典型TOPSwitch-JX反激式電源


范圍

本應用指南旨在幫助工程師使用TOPSwitch-JX系列器件設計一個隔離的AC-DC反激式開關電源。工程師可以利用本文所述的指導方法快速選擇所需的關鍵元件并完成合適的變壓器設計。為方便起見，本文直接參考了PI Xls變壓器設計表格，該設計表格為PI Expe r t ®設計軟件套件的一部分， 可從powe r int . com免費獲取。TOPSwitch-JX反激式電源的基本電路結構如圖1所示，本應用指南也使用該電路作為參考電路，對其中的元件設計加以討論。除了本應用指南之外，您還會發現TOPSwitch-JX參考設計套件(RDK)非常有用。每個套件中都包括功能完備的工程原型樣板、工程報告及器件樣品.

設計詳情請點擊下載技術白皮書
