Avago用于4G LTE 移動基礎結構設備的高增益線性功率放大器

發布時間:2012-05-30

產品特性:

  • 使業內領先的功率放大器系列得到了擴充
  • 為 700-800 MHz 應用提供出色的信號傳輸質量和簡化的設計

應用范圍:

  • LTE AP、CPE 和 Picocell 設備、基站驅動


Avago Technologies推出新款高增益、高線性功率放大器,可為 700-800 MHz 移動基礎結構設備提供高數據率應用。此款高線性 MGA-43128 放大器不僅可用較低的功耗為 LTE AP、CPE 和 Picocell 設備提供出色的信號傳輸質量,還可以被用作基站驅動放大器。

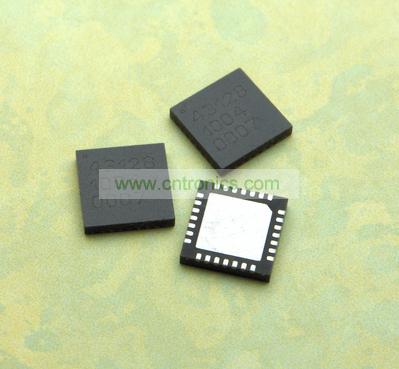

                                             Avago用于 4G LTE 移動基礎結構設備的高增益線性功率放大器

Avago Technologies  是一家為通信、工業和消費類應用提供模擬接口零組件的領先供應商,該公司宣布了一種高增益、高線性功率放大器,可為 700-800 MHz 移動基礎結構設備提供高數據率應用。這一新款高線性 MGA-43128 放大器可為 LTE AP、CPE 和 Picocell 設備提供出色的信號傳輸質量而且功耗較低,還可以被用作基站驅動放大器。

MGA-43128 在設計上旨在以高數據率進行傳送的同時提供出色的信號質量,它具有低失真和高功率附加效率 (PAE) 的特點,有助于降低功耗。RF 輸入完全匹配,輸出中則包括內置預匹配電路,可使匹配和應用得到簡化。該器件配備一個內嵌旁路開關控制型衰減器,可提供高達 18.0 dB 的衰減,而且還備有溫度補償功率探測器。

最新 MGA-43128 器件采用 Avago 專有的 0.25 µm GaAs 增強模式 pHEMT 工藝來達到線性輸出功率,可以 5V 單電源供電,可用性能達 3.3V。 700MHz 的 MGA-43128 繼之前發布的 MGA-43228 和 MGA-43328 功率放大器(分別為 2300-2500 MHz 和 2500-2700 MHz),已成為 Avago 29 dBm 線性功率放大器家族中的又一新成員。該系列中的所有器件均具有通用的封裝結構,進一步簡化了設計。

MGA-43128 采用 5.0 x 5.0 x 0.85 毫米微型表面貼裝的 28 引線 QFN 封裝,可在 -40°C 到 +85°C 之間的溫度范圍內進行操作。QFN 封裝采用無鉛和無鹵素材料,潮濕敏感度達 MSL-2a 級標準,因此袋外落地壽命可達四周。

MGA-43128 的其它產品特性

  • 高增益,33.4 dB
  • 高線性性能,2.5% 誤差矢量幅度 (EVM) 時線性功率輸出為 29.1 dBm
  • 750 MHz 高效率:線性功率輸出時 PAE 為 22%
  • 可開關控制的增益功能:使用一個 CMOS 兼容的單一開關引腳可實現 18 dB 衰減
  •  符合輸出功率為 29 dBm 時的 3GPP 頻譜掩模標準
  • 功率關機功能的關斷電流 <50 uA
  • 內置輸出功率檢測器


美國售價和發售時間:
MGA-43128 的售價為每件 8.03 美元(10,000 件起購)。Avago 直接銷售渠道及全球分銷合作伙伴現在可提供樣品及產品。還可提供評估測試板。
