- 采用超小型12x12x0.9mmPQFN封裝
- 采用PCB銅線幫助模塊散熱
- 比現有的三相位電機控制功率IC減少了高達60%的占位面積
- 適用于高效率家電和輕工業應用

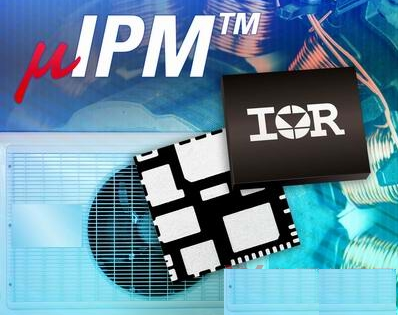

全球功率半導體和管理方案領導廠商–國際整流器公司(International Rectifier，簡稱IR)推出一系列正在申請專利的高集成、超小型µIPM功率模塊，適用于高效率家電和輕工業應用，包括制冷壓縮機驅動器、加熱和水循環泵、空調扇、洗碗機及自動化系統。µIPM系列通過采用創新的封裝解決方案，開創了器件尺寸新基準，比現有的三相位電機控制功率IC減少了高達60%的占位面積。
全新µIPM系列采用超小型12x12x0.9mmPQFN封裝，配備多種充分整合的三相位表面貼裝電機控制電路解決方案。IR為相關市場率先引入全新的方法，采用PCB銅線幫助模塊散熱，從而通過較小的封裝設計來減少成本，甚至省卻對外置散熱片的需要。此外，與傳統雙重內嵌式模塊方案相比，標準QFN封裝技術通過省卻通孔第二通道組裝和提升散熱性能可以進一步簡化裝配過程。
IR亞太區銷售副總裁潘大偉表示：“IR的µIPM產品憑借創新的封裝解決方案，不僅比現有的領先方案減少高達60%的占位面積，而且有助于提高輸出電流能力及系統效率。全新的µIPM系列易于使用，散熱性能得到提升，整體系統尺寸也得以減少。有助于設計師與系統集成商設計出更具成本效益、先進的電機控制解決方案。”
IR的µIPM系列采用通用引腳和封裝尺寸，提供可擴展的功率解決方案。該產品系列配備專為變頻驅動器而優化的、堅固耐用且高效率的高壓FredFET MOSFET開關，配合IR最先進的高壓驅動器IC，提供從2A至4A不等的額定電流，以及250V或500V的電壓。

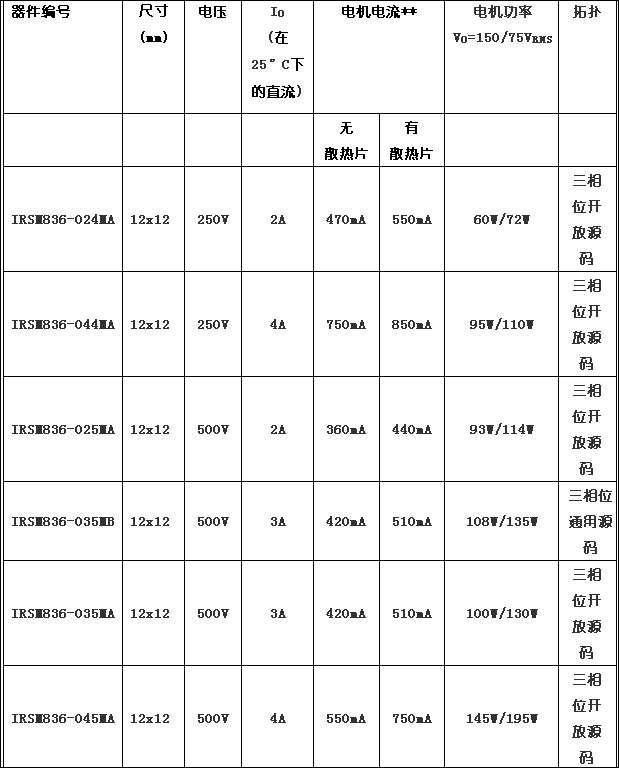

產品規格
** RMS，F(xiàn)c=16kHz，二相位脈沖寬度調制，?TCA=70°C，TA≈25°C
產品線正接受批量訂單。相關器件符合電子產品有害物質管制規定(RoHS)。相關數據、應用說明、專屬白皮書，以及為損耗模型運算和電流額定值預估而設的網絡工具現已提供。
