將功耗成本降至一半 Achronix推出英特爾22nmFPGA

發布時間:2012-04-24 來源:Achronix

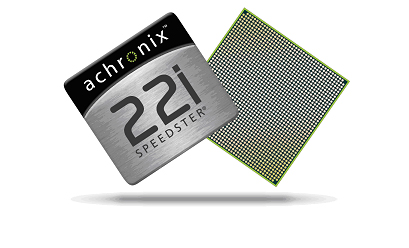

Speedster22i 的產品特性:Speedster22i
  • 采用英特爾22nm技術工藝制造
  • 僅消耗28nm高端FPGA一半的功率
  • 成本為28nm高端FPGA的一半
Speedster22i 的應用范圍:
  • 面向通信和測試應用

 Achronix 半導體公司今日宣布了其 Speedster22i HD和HP產品系列的細節,它們是將采用英特爾22nm技術工藝制造的首批現場可編程門陣列(FPGA)產品。Speedster22i FPGA產品是業內唯一針對應用的高端FPGA,而且僅消耗28nm高端的FPGA一半的功率,成本也僅為它的一半。

Speedster22i器件是首批包括內置端到端、硬核IP接口協議功能的FPGA,主要面向通信和測試應用。Speedster22i的硬核IP包括完整的I/O協議棧,可用于 10/40/100G、Interlaken、PCI Express gen1/2/3和用于2.133Gbps DDR3的內存控制器。在其他的FPGA中,這些功能都由可編程陣列來實現,使時序收斂具有挑戰性并要求占用可編程陣列中高達50萬個的等效查找表(LUT)。這給傳統的FPGA設計增加了大量的成本和功耗,而在Speedster FPGA產品中它們都是基本的連接。此外,嵌入式硬核IP消除了采購、集成和測試這些功能相應的軟核IP成本。

“我們與通信和測試領域內的領先公司密切合作,根據他們的要求來設計我們的FPGA產品,以滿足其在性能、功耗和成本方面的要求。”Achronix的總裁和首席執行官Robert Blake說:“這種將英特爾22nm工藝的領先性,與我們在內核結構及面向目標應用的嵌入式硬IP這兩個方面的創新相結合,意味著我們的客戶將擁有一種高端的FPGA解決方案,其功耗和成本都為具有競爭性FPGA產品的一半。”

“我們差異化戰略的一部分是集成同類中最佳的、經芯片驗證過的IP。” Achronix創始人兼董事長John Lofton Holt表示:“例如,除了英特爾22nm工藝所提供的巨大的功耗和性能優勢之外,我們的Speedster22i器件還充分發揮了一整套業界領先的 I/O接口技術、核心技術的和由英特爾開發的封裝IP。這幫助我們獲得以前無法達到的性能和信號完整性新高度,并同時減少我們的開發時間和開發成本。”

針對不同目標應用的兩個產品系列

Speedster22i有兩個產品系列,即HD和HP這兩個共享相同I/O功能和硬核IP的產品系列。兩個系列都充分發揮了Achronix的CAD Environment (ACE) 開發平臺,它為開發工程師提供了一種方便和熟悉的工具環境。

HD系列:HD系列FPGA是一系列基于同步的FPGA產品,它們將密度最高的FPGA與最低的功耗結合在一起。在HD系列中有四個成員,其中最大的器件擁有170萬個有效的查找表和144Mb嵌入式RAM。此外,還帶有最多可達16個28Gbps的高速收發器(SerDes)、64個12.75Gbps 的SerDes和960個通用2.133Gbps的I/O,HD系列提供了業界最高的I/O帶寬,這是高端交換機和橋接應用的關鍵。

HP系列:HP系列FPGA產品利用了Achronix擁有專利的picoPIPE ™自定時鐘體系結構,且可運行在高達1.5 GHz的主頻上,比基于同步的FPGA快3到4倍。Speedster22i HP FPGA產品專為前饋數據流和DSP應用獲得最大性能而設計。HP系列有兩款產品,其中最大的器件擁有25萬個查找表和64 Mb的嵌入式RAM 。

功耗優勢

對于目標應用,嵌入式硬核IP消耗的功率比在通用FPGA的可編程結構中執行相同功能要少90%。此外,由英特爾的22nm FinFET工藝所提供的創新可少耗達50%的功率,同時比構建在28nm平面工藝上的晶體管快接近40%。對于HD系列器件,這些因素結合在一起帶來了比主流FPGA低出最高可達50%的總功率消耗。

現已可提供的、強勁的第三代ACE設計工具

HD和HP兩個系列都由Achronix成熟的和易于使用的ACE設計軟件4.2版本提供支持,該軟件現已可供貨。ACE是唯一構建在業界標準的 Eclipse平臺開源平臺上的FPGA設計工具,使ACE對曾經使用過構建于Eclipse平臺的其他任何設計工具的工程師都簡單易學。

“我們面向應用的FPGA產品提供了一種明明白白的成本和功耗優勢,但我們的客戶也很關注設計效率,”Achronix市場營銷副總裁Steve Mensor說。“我們功能強大且可靠的ACE設計工具現已進入第四代,使時序收斂更加輕松。我們強大的設計工具、內核性能優勢和嵌入式硬核IP組合在一起,在絕大多數情況下使時序收斂猶如按下按鈕般容易。”

早期合作者計劃

Achronix專注于其客戶的成功。為確保Speedster22i順利達產并確保對其早期客戶的全面支持,Achronix推出了一個早期合作者計劃,以幫助客戶很容易地從傳統的FPGA轉移到Speedster 22i。早期合作者計劃包括評估板、 現場培訓和技術支持??蛻魬?yīng)該聯系A(chǔ)chronix 以獲取有關早期合作者計劃的詳細信息。

器件的供貨

HD1000 的工程樣片將在2012年第三季度開始發貨。HD1000是業內最大的FPGA,帶有超過100萬個有效LUT和84Mb的嵌入式RAM。其余的HD和 HP器件將在未來12個月內推出。
