電阻負載系數的精密測量

發布時間:2011-01-21

中心議題:
  • 傳統的負載系數測量方法
解決方案:
  • 使用精密分壓器測量
  • 采用新的負載系數測量方法
電阻在負載狀態下,由于電流作功發熱而引起電阻的溫升,從而使其電阻值發生變化。這種現象稱為電阻的負載效應。因此電阻的溫升和其負載之間的普通關系可以用一個負載的冪級數來描述。

考慮到在電阻精密領域,其負載效應所產生的電阻溫升一般都不大,因此在弱負載下只取一次項就足夠了,這個一次項就稱為電阻的負載系數,通常用η表示,即電阻的單位耗散功率所產生的電阻溫升,其數學表達式為:
η=(t-t0)/P(1)
  式中t—電阻在零負載時的溫度值;T0—P負載時的溫度值。

顯然,電阻在負載為P時所產生的溫升為t-t0,在只考慮溫度系數的一次項有
RP=R0(1+αηP)(2)
  式中R0—電阻在零負載時的電阻值;
  RP—P負載時的電阻值;
  α—電阻溫度系數一次項。

通常電阻的負載效應和多種因素有關,其中主要有電阻材料秘承受的電流密度,電阻載面形狀,繞制情況,電阻的結構尺寸,骨架的結構尺寸和材料以及周?chē)橘|(zhì)的種類(通常是空氣或變壓器油)和狀態。因此電阻負載系數的測量狀態應當和其工作狀態一致。

傳統的負載系數測量方法

按負載系數的定義式
(1)可分為直接測量溫升和間接測量溫升兩種方法,習慣上把直接法稱為測溫法,間接法稱為測阻法。

在弱負載狀態溫升不大,因此用測溫法的誤差太大,故一般不用測溫法。

測阻法式(2),當分別測出電阻在P負載下和零負載下的電阻值,即可按式(2)計算,即
η=(RP-R0)/αPR0(3)

但零負載下的電阻值是無法測量的,因此實際的負載系數是在P1和P1兩個負載下(相應的阻值為R1、R2)進行的,于是由(2)式可得
η=(RP-R0)/α(P1R2-P2R1)(4)

通常的測量方法基于不等臂電橋測量法,按加負載的方不同又有直流加載法和交流加載法兩種。這里只僅介紹不等臂單橋說明通常的測量方法的不足。

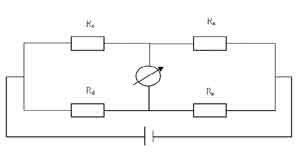

圖1不等臂單橋

如圖1所示,當改變Rx負載改變時組成電橋的其余三個橋臂的負載也隨之而改變,因此測量結果是四個橋臂的負載效應的總體結果。為了突出Rx的負載效應所占的比重,則在參數的選擇上就滿足條件Rx》Rd,Ra》Rx。一般的取值是Rx≥(10~100)Rd,Rx≤0.01Ra。這樣Rd和Ra的負載電阻只是Rx負載電阻的二分之一到百分之一,而Rc的電阻只是Rx電阻的百分之一到萬分之一。盡管顯著突出了Rx的負載效應,但其余電阻影響始終存在,這就是通常的測量方法不足之處了。

精密分壓器

在直流精密測量中,由名義值相同、結構尺寸相同和材料相同的N個電阻所組成的分壓器能準確地提供k/n的比例,其中k值在(1~n)之間選取。這種分壓器的特點是不但誤差可以自校,而且其誤差受環境變化的影響小,這是因?yàn)樗鼈兊碾娮铚囟认禂?shù)、負載系數基本都一致的緣故。

在本文中用到的分壓器可以借用“電阻比例量具”,它是一般由10或11個名義值相同的電阻組成,每個電阻的實際值與其名義值之間的偏差小于0.01%,因此它提供的比例k/n的誤差最大值小于0.02%,在引進修正值以后,能進一步把誤差減小支1×(10-6~10-7)數量級,因此能滿足負載系數的測量要求。

在實際負載系數測量時,P1和P2相差在20倍左右即可,因此所用分壓器由3~5個電阻組成便夠了。當n=3時,允許的阻值變化為9倍;當n=5時,則為25倍。從現在有的電阻比例量具中任取3~5個電阻就組成了符合測量要求的精密分壓器。

新的負載系數測量方法

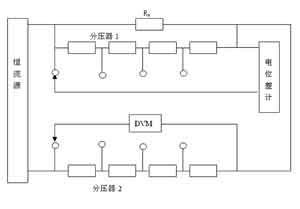

如圖2所示,圖中是本文提出的一種新的測量電阻負載系數的原理線路。它主要由直流恒流源、被測電阻Rx、精密分壓器、直流電位差計和7位半直流數字表(DVM)組成,其中分壓器1和Rx并連,其中分壓器1中的電阻1大于10Rx;分壓器2串連到電路中,其中分壓器中的電阻1小于0.1Rx。兩個分壓器各自由n個電阻組成?,F(xiàn)取n=4扼要說明其工作原理。



圖2負載系數測量原理線路

令兩臺分壓器的比例都為n/n,使恒流源的輸出電流為I1=U1/R2(設DVM測得分壓器2上的電壓為U1)在Rx中流過的電流為I1’,則功率P1=(I1’)2•Rx,用電位差計測量分壓器的輸出電壓
A=I1’Rx(5)
  式中A—為電位差計的讀數。
