VCXO系列:安森美推出PureEdge硅壓控晶體振蕩器系列用于通信領域

發布時間:2010-11-22 來源:維庫電子市場

VCXO系列的產品特性:VCXO系列:安森美推出PureEdge硅壓控晶體振蕩器系列用于通信領域

  • NBVSPAXXX系列滿足LVDS時鐘應用要求
  • 頻率范圍在60 MHz至700 MHz之間
  • 提供±100 ppm的可拉范圍
  • 提供±50 ppm的可選訂頻率穩定性
  • 支持-40 ℃到+85 ℃的工業工作溫度

VCXO系列的應用范圍:

  • 用于網絡路由器、交換機、服務器
  • 用于基站等通信基礎設施

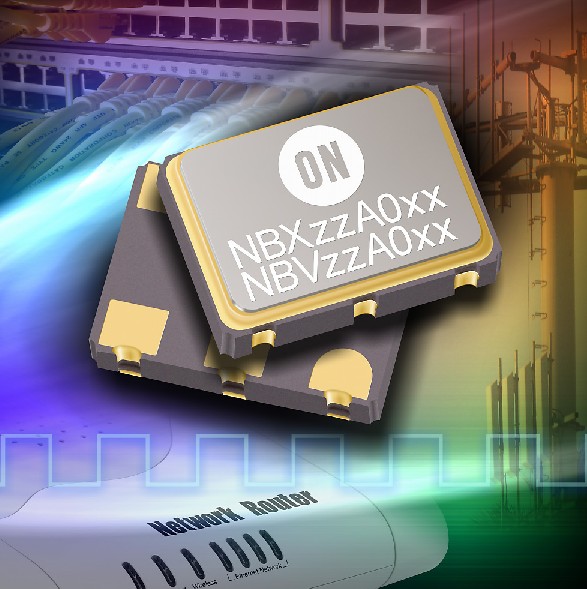

安森美半導體(ON Semiconductor)進一步擴充其PureEdge硅壓控晶體振蕩器(VCXO)系列,推出6款新器件。

NBVSPAXXX系列VCXO時鐘模塊的設計用于滿足當今3.3 V低壓差分信令(LVDS)時鐘產生應用的精確要求。這些高性能器件采用高Q基礎模式可拉(pull-able)晶體及鎖相環(PLL)乘法器,提供所有業界標準輸出時鐘頻率,旨在用于網絡路由器、交換機、服務器及基站等通信基礎設施。

NBVSPA017器件支持156.25 MHz頻率,NBVSPA018支持155.52 MHz,NBVSPA019支持125.00 MHz,NBVSPA024支持160.00 MHz,NBVSPA027支持148.50 MHz,NBVSPA042支持74.25 MHz。安森美半導體還可根據客戶要求提供頻率范圍在60 MHz至700 MHz之間的定制頻率版本。

這些新器件提供±100 ppm的可拉范圍、±50 ppm的可選訂頻率穩定性,以及在12 kHz至20 MHz頻率范圍內僅0.5皮秒的典型抖動,典型輸出上升時間(從20%到80%)為245 ps。

NBVSXXXX系列中的VCXO在沖擊、振動(vibration)及熱強固性方面完全符合全球行業內公認嚴格的MIL-STD-833美國軍用標準。每款器件都支持-40 ℃到+85 ℃的工業工作溫度。

這6款新器件是安森美半導體繼今年夏天推出NBVSBAxxx系列的低壓正射極耦合邏輯(LVPECL) VCXO之另一新猷。

安森美半導體時鐘及數據產品部總監Prescott Sakai說:“通信系統設計不斷要求更加先進的時序方案?;谑⒌膫鹘y(tǒng)產品已使設計受到性能和成本的嚴重限制。安森美半導體完備的NBVSXXXX硅基VCXO器件提供與基于石英的常用產品同等的性能,但交貨周期更短,單位成本更低,使客戶能夠快速地將其方案面市,并縮減總體物料單(BOM)。”

NBVSPA017、NBVSPA018、NBVSPA019、NBVSPA027及NBVSPA042采用無鉛、密封封裝 5.0 mm x 7.0 mm x 1.8 mm CLCC-6封裝,每10,000片批量的單價為5.70美元。
