- LTM8061 具備有源輸入電流管理功能
- LTM8062 可主動地管理輸出充電電流
- 浮動電壓準確度分別為 0.5% 和 0.75%
- 提供完整和高效的 1MHz 開關降壓型充電器解決方案

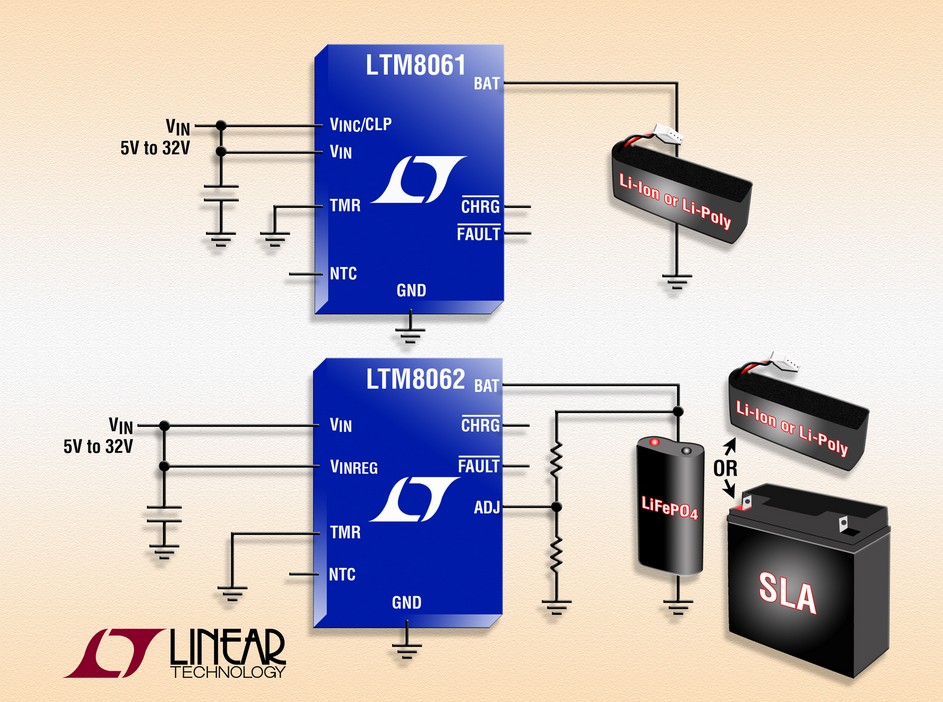

凌力爾特公司 (Linear Technology Corporation) 推出 LTM8061 和 LTM8062 ,這兩款器件已開始供貨,它們是一個新型完整系統級封裝 μModule 充電器系列中率先面市的器件,可支持一個高達 2A 的輸出充電電流。這兩款器件均提供了一種完整和高效的 1MHz 開關降壓型充電器解決方案,只需使用一個輸入電容器。LTM8061 具備有源輸入電流管理功能,以避免電源軌電壓下降并向負載輸送最大的充電電流。LTM8062 可主動地管理輸出充電電流,盡量增加從一個運用最大峰值功率跟蹤 (MPPT) 原理的太陽能電池所提供的功率。LTM8061 和 LTM8062 可在 4.95V 至 32V 的輸入電壓范圍內運作,并支持預查驗、恒定電流和恒定電壓模式操作。準確度分別為 0.5% 和 0.75% 的浮動電壓確保在充電操作終止 (由一個最小電流門限檢測或可調內部超時設定) 時實現最大的能量存儲。
LTM8061特別適用于給鋰離子電池或鋰聚合物電池充電,并具有 4.1V、4.2V、8.2V 和 8.4V的浮動電壓。一個可在外部調節的浮動電壓使 LTM8062 能支持單節和多節鋰離子電池、鋰聚合物電池、磷酸鐵鋰電池 (LiFePO4) 和密封鉛酸 (SLA) 電池充電至 14.4V。
為了保持電池處于滿充電狀態,一旦電池電壓降至比浮置電壓低 2.5% 時,LTM8061 和 LTM8062 就自動啟動再充電周期。安全功能包括壞電池檢測和具故障指示并適用于 LED 的 NTC 電阻器輸入。當電源不存在時,內部輸入反向電壓隔離二極管可用來防止電池的泄漏電流。LTM8061 和 LTM8062 采用 RoHS 兼容的 9mm x 15mm x 4.32mm LGA 封裝,千片批購價分別為每片 8.85 美元和 9.85 美元。
性能概要:LTM8061 和 LTM8062
采用 9mm x 15mm x 4.32mm LGA 封裝的完整 1MHz 系統級封裝降壓型電池充電器
4.95V 至 32V DC (40V 絕對最大值) 工作輸入電壓范圍
高達 2A 的可調充電電流 (LTM8061)
預查驗、恒定電流、恒定電壓充電
內部最小電流或超時充電終止
固定 4.1V、4.2V、8.2V、8.4V 電池浮置電壓 (LTM8061)
高達 14.4V 的可調電池浮置電壓 (LTM8062)
