【導讀】做過硬件設計，尤其是做過DC-DC這部分的硬件工程師應該對上圖中的大電流共模濾波器相當熟悉，我們都用它來解決DC-DC這部分的共模干擾。說到這里我覺得我們有必要稍微了解一下我們的這位老盆友----共模電感的前世今生：

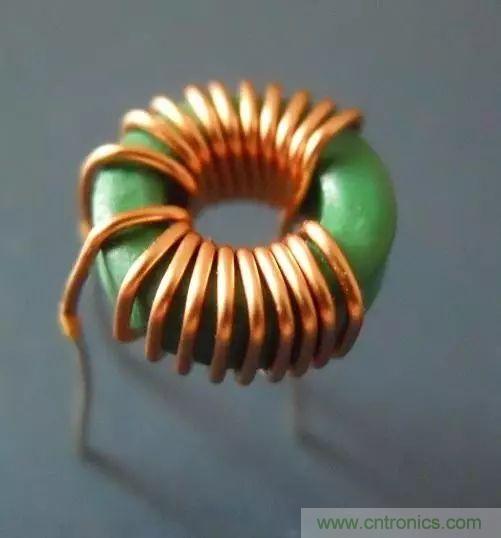

圖：繞線共模電感
做過硬件設計，尤其是做過DC-DC這部分的硬件工程師應該對上圖中的大電流共模濾波器相當熟悉，我們都用它來解決DC-DC這部分的共模干擾。說到這里我覺得我們有必要稍微了解一下我們的這位老盆友----共模電感的前世今生：
韜略現引進源自MIT的軍工黑科技！讓我們來干掉傳統的老方法！教你解決傳導騷擾的新姿勢，趕緊GET起來！
讓我們有請今天的明星：BDL（Balanced Dual-Line EMI Filter）平衡雙線濾波器，即：BDL濾波器
BDL濾波器是一款新型EMI器件，與傳統EMI處理方式相比它具有以下特點：

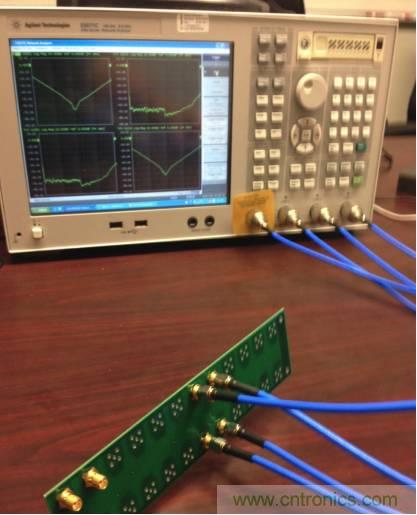

為了方便測試我們這里使用了特殊的夾具以及Agilent E5071C ENA 網絡分析儀

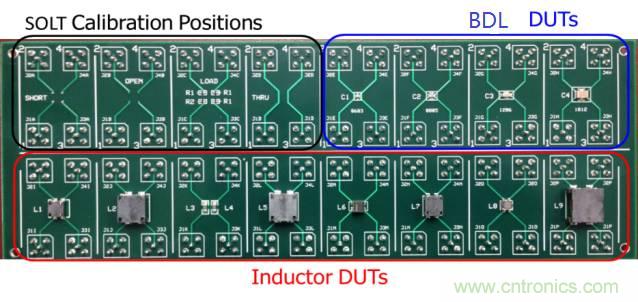

測試夾具圖

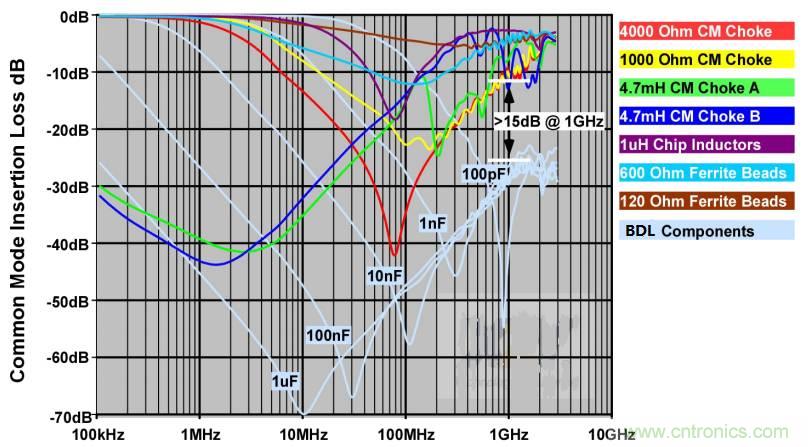

測試數據對比
BDL濾波器具有優于常規濾波器件（共模電感，磁珠等）的插損曲線，使其有能力用來替代常規濾波器件或?yàn)V波網絡（RC,LC,π型）。（這里是重點，敲黑板！）
● 使用它你的PCB版面積可節約75%
● 結構高度大致可降低80% ，電源輕、薄、小的設計夢想立刻達成！
● 關鍵他不貴，比共模電感價格還低！
● 從手工插件直接進化到SMT安裝，省的不是一點點！
● 您關心的傳導的問題，只會更好！ 日系大廠實測數據 有圖，有真相！
電源行業降成本“”新技術“”絕無僅有！節約都是錢啊！放心！老板們都不瞎！
趕快學會用它，升職加薪非你莫屬??！
啥，不相信？其實我也不是很確定，直到我看到了這個

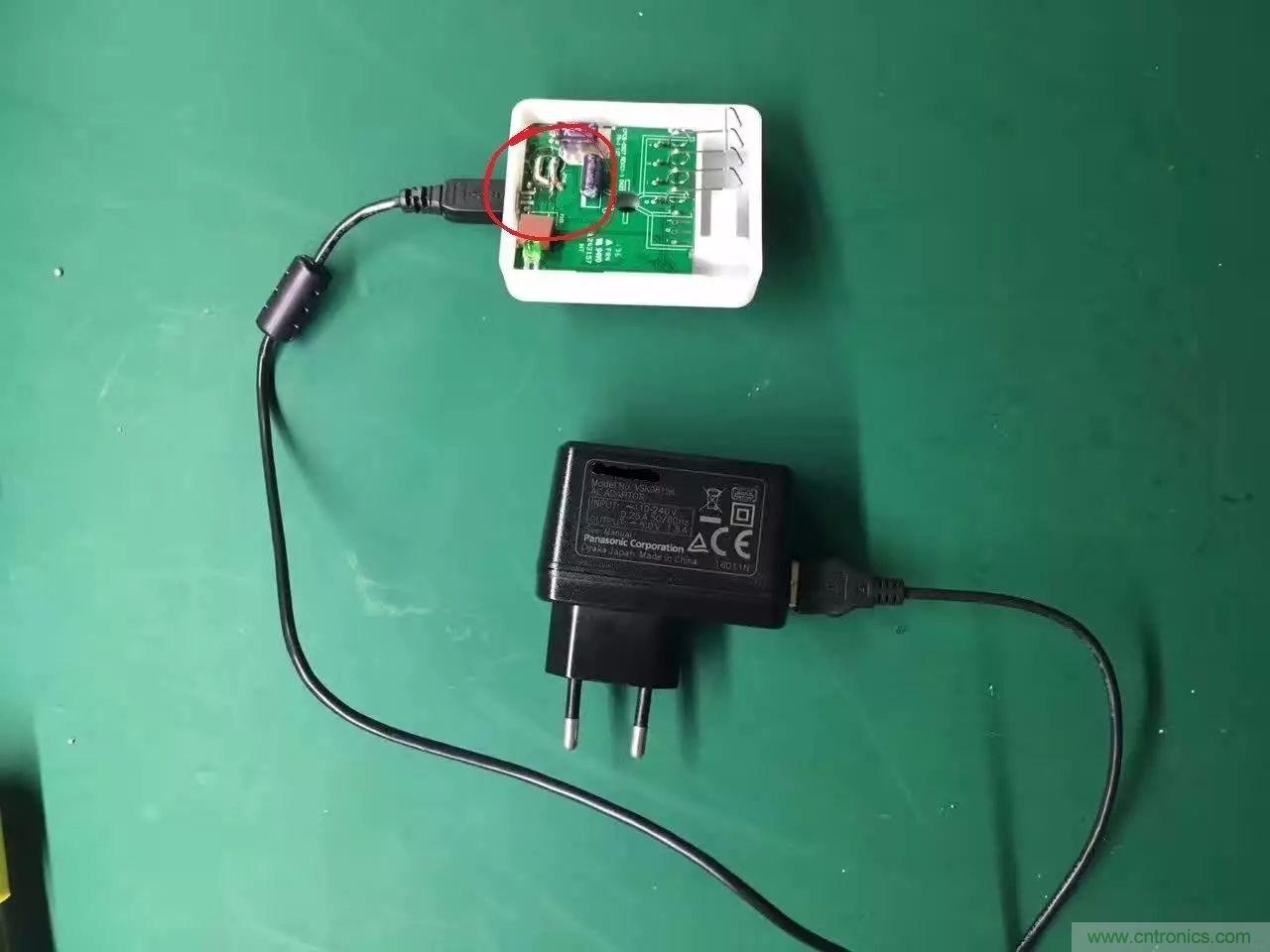

某日系品牌電源適配器傳導騷擾測試結果不理想，我司工程師現場整改，準備使用BDL濾波器替換共模電感，紅圈處為原電源共模電感位置，
原共模電感與BDL濾波器外型對比（BDL:旁邊的大個，你是不是看不起我？）

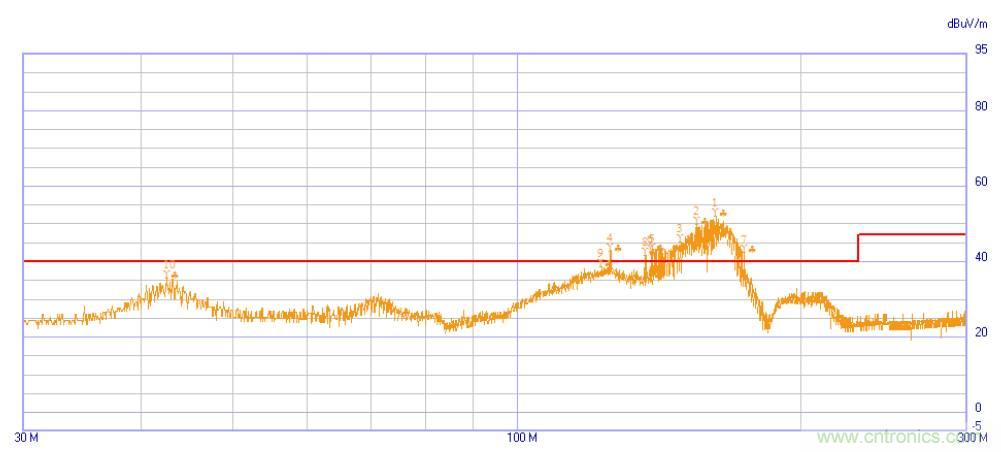

替換前測試數據

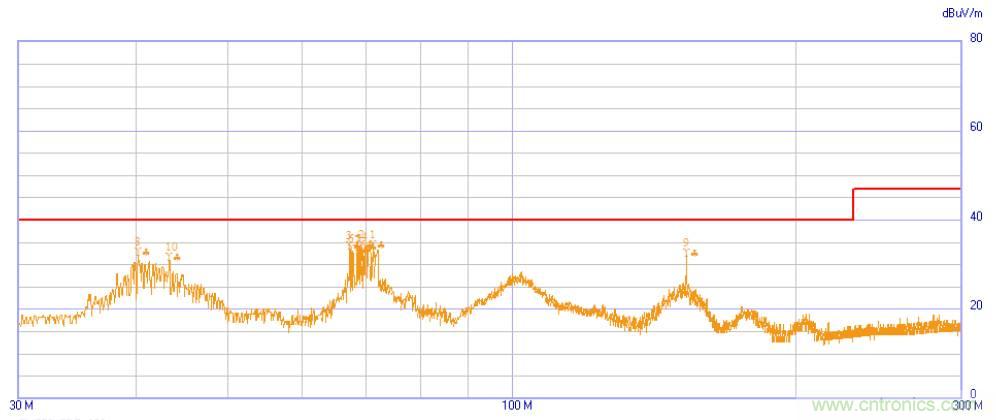

替換后（使用BDL濾波器替換掉其原來的共模電感），數據完美，沒毛??！
本文轉載自韜略科技EMC微信公眾號。
