三大方面細講鐵氧體磁芯的選擇方法

發布時間：2017-03-16 責任編輯：sherry

【導讀】關于鐵氧體磁芯應該很多人不陌生，本文主要從形狀，卷數，材料，這三個方面為大家著重的講解下如何正確的選擇你需要的鐵氧體磁芯。

下面講解選擇鐵氧體磁珠時的要點。

　　形狀篇

　　要點：選擇適合電纜的鐵氧體磁珠！

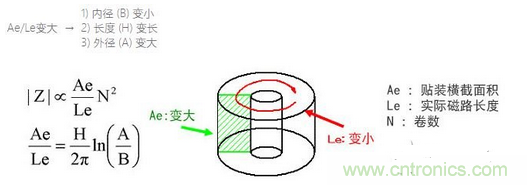

　　線圈的情況下，Ae/Le以以下樣式表示（外形尺寸），它與阻抗成正比，外形條件按照以下條件順序比較好。
要點：選擇適合電纜的鐵氧體磁珠！

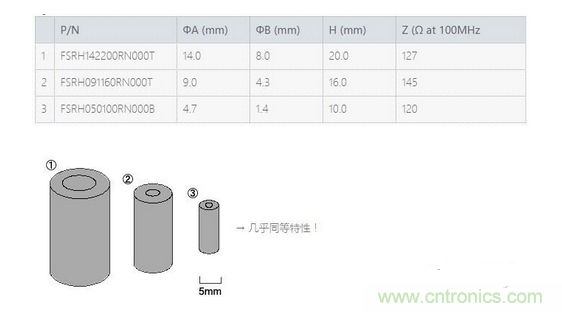

　例
要點：選擇適合電纜的鐵氧體磁珠！
卷數篇

　　要點 ：

　　低頻（～300MHz） 狀態下，效果與卷數成正比！

　　高頻 （300MHz～） 狀態下，卷數要高達3圈！

　　要點1 低頻領域

　　阻抗與線圈的

　　實際橫截面積成正比

　　與實際磁路長度成反比

　　與電線的卷數 （N） 的平方成正比

　　要點2 高頻領域

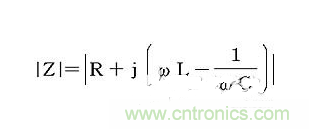

　　卷數少的情況下，雜散容量的影響很小，所以阻抗能夠延伸至高頻帶域。

　　但是，卷數一旦增多。受雜散容量變大影響，共振點向低頻側移動，于是高頻帶域的阻抗便降低。
卷數篇

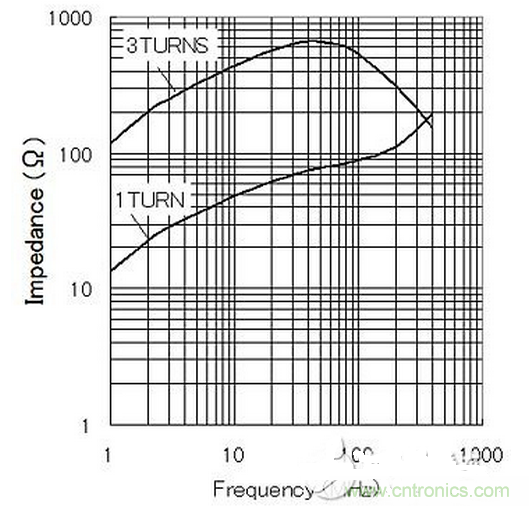

根據情況不同，也有認為「卷數增加特性反而惡化」的情況。

　　例
卷數篇
材料篇

　　要點：如果是村田材料的話就沒有必要擔心了。

　　村田量產的鐵氧體材料是Ni-Zn鐵氧體。

　　材料本身使用的是為了提高性能、尋求穩定性而嚴格篩選的材料。

　　通過改變調和比例而產生復合材料，但是如果是目前的噪聲頻率（30MHz～）的話，無論何種材料，差異都不會很大。（在低頻領域有差異）
要點1 低頻靜噪必要時

　　選擇μ’大的材料?。?/div>

　　要點2 高頻靜噪必要時

　　材料之間的差異幾乎沒有?。?/div>

　　通常用于輻射對策的情況下，只要是村田的材料，就沒有必要拘泥于材料的種類。

　　總結

　　只要遵循以上原則，就能夠選出合適的鐵氧體磁珠。

　　形狀

　　選擇內徑極小的鐵氧體磁珠（最重要）

　　比外形的長度更長 → 效果的順序「內徑」「長度」「外形」

　　卷數

　　通常通過卷數的平方能夠獲得效果！

　　超過300MHz的情況，請勿繞3圈以上！

　　材料

　　如果是村田的材料，高頻（30MHz～）的情況下幾乎沒有差異！
