剖析:村田鐵氧體磁珠的3大優勢

發布時間:2017-03-16 責任編輯:sherry

【導讀】一般情況下,信號電流的頻率比較低,而噪聲電流的頻率通常比較高。為降低噪聲電流,要施加遠比信號電流要大的阻抗,所以靜噪電流產生的磁通量受到的阻抗信號線接通大的鐵氧體磁珠,使得噪聲電流磁通量降低?!?/strong>

1、無需接地的簡單對策是必要的

  利用靜噪元件內的電容器居多,通過將噪聲轉到地下,但是如果沒有穩定的接地,則沒有效果。

  而鐵氧體磁珠即使不接地也可靜噪。

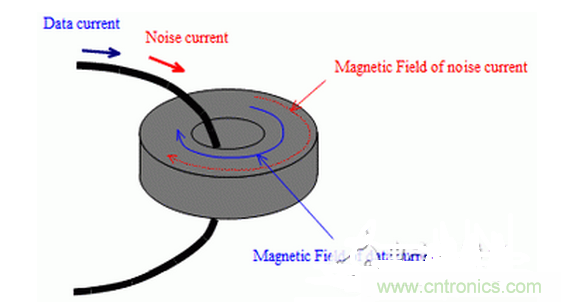

  鐵氧體插入電線,通過收集鐵氧體所帶的磁通量的力〔μ”〕將電線產生的磁場收集到線圈內。然后通過鐵氧體的磁損耗轉換成熱量消耗鐵氧體內收集的磁能,噪聲便不會外漏。因此即使不接地,也可以靜噪。
1、無需接地的簡單對策是必要的

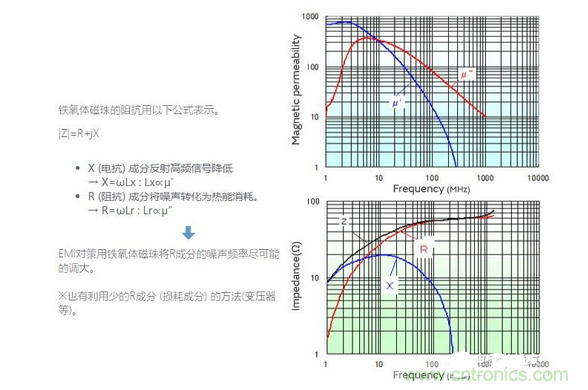

補充
1、無需接地的簡單對策是必要的
2、適用于普通噪聲和共模噪聲

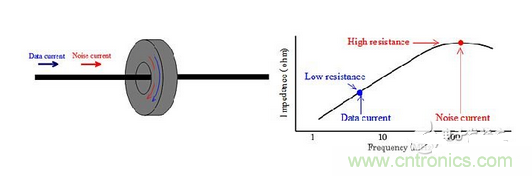

  普通噪聲

  噪聲電流疊加于信號電流時。

  一般情況下,信號電流的頻率比較低,而噪聲電流的頻率通常比較高。

  為降低噪聲電流,要施加遠比信號電流要大的阻抗,所以靜噪電流產生的磁通量受到的阻抗信號線接通大的鐵氧體磁珠,使得噪聲電流磁通量降低〔=噪聲電流降低〕。

  與BLM具有同等作用!

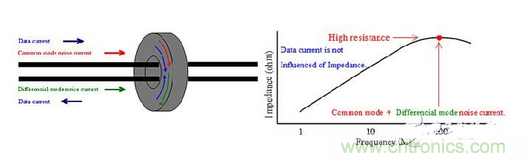

共模噪聲
共模噪聲

  方向和相位不同的電流「差動電流」時。

  電流方向相反,噪聲和2根電線受到同樣影響時。

  這種情況下,2根電線都接通鐵氧體磁珠,信號電流產生的磁通量互相抵消,所以完全不受阻抗影響。另一方面,噪聲電流產生的磁通量不能夠完全抵消,所以受到鐵氧體的阻抗影響降低(=噪聲電流減弱) 。此外,因受到信號電流的影響較小,所以對于不想減緩波形等也有作用。

  和DLP/DLW具有同等作用!
共模噪聲
3、可加裝

  無需變更基板。在即將量產時可采取措施。

  在功能方面,SMD元件片狀鐵氧體磁珠(片狀EMIFIL? BLM系列)和片狀共模扼流線圈(DLW/DLP)能發揮同等作用。較大的差異是沒有安裝基板的必要。也就是,在最后階段具有可簡單安裝的優勢。

  靜噪對策一般先在SMD元件上實施。

  但是,最終階段如果有不能解決的情況出現,則使用鐵氧體磁珠等加裝元件。
