網友總結:PCB設計中基板會產生的問題及解決方法

發布時間:2015-06-03 責任編輯:sherry

【導讀】福利到,小編這里為大家總結了在PCB設計過程中基板可能產生的問題,同時也針對各種問題給出了多種不同的解決方案,真的是學習的好資料,感興趣的可以來看看。

在PCB設計過程中基板可能產生的問題主要有以下幾點

一、各種錫焊問題現象征兆:冷焊點或錫焊點有爆破孔。

檢查方法:浸焊前和浸焊后對孔進行經常剖析,以發現銅受應力的地方,此外,對原材料實行進料檢驗。

可能的原因:

爆破孔或冷焊點是在錫焊操作后看到的。在許多情況中,鍍銅不良,接著在錫焊操作過程中發生膨脹,使得金屬化孔壁上產生空穴或爆破孔。如果這是在濕法加工工藝過程中產生的,吸收的揮發物被鍍層掩蓋起來,然后在浸焊的加熱作用下被驅趕出來,這就會產生噴口或爆破孔。

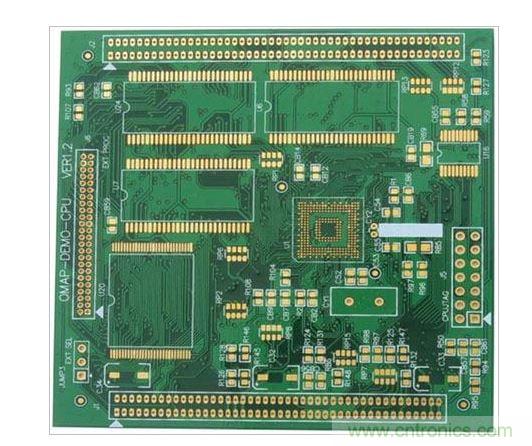

 PCB基板
解決辦法:

盡力消除銅應力。層壓板在z軸或厚度方向的膨脹通常和材料有關。它能促使金屬化孔斷裂。與層壓板制造商打交道,以獲得z軸膨脹較小的材料的建議。

二、粘合強度問題現象征兆:在浸焊操作工序中,焊盤和導線脫離。

檢查方法:在進料檢驗時,進行充分地測試,并仔細地控制所有的濕法加工工藝過程。

可能的原因:

1.在加工過程中焊盤或?qū)Ь€脫離可能是由于電鍍?nèi)芤?、溶劑浸蝕或在電鍍操作過程中銅的應力引起的。

2.沖孔、鉆孔或穿孔會使焊盤部分脫離,這將在孔金屬化操作中變得明顯起來。

3.在波峰焊或手工錫焊操作w ww.szbqpcb.com過程中,焊盤或?qū)Ь€脫離通常是由于錫焊技術不當或溫度過高引起的。有時也因為層壓板原來粘合不好或熱抗剝強度不高,造成焊盤或?qū)Ь€脫離。

4.有時印制板的設計布線會引起焊盤或?qū)Ь€在相同的地方脫離。

5.在錫焊操作過程中,元件的滯留的吸收熱會引起焊盤脫離。

解決辦法:

1、交給層壓板制造商一張所用溶劑和溶液的完整清單,包括每一步的處理時間和溫度。分析電鍍工序是否發生了銅應力和過度的熱沖擊。

2、切實遵守推存的機械加工方法。對金屬化孔經常剖析,能控制這個問題。

3、大多數焊盤或?qū)Ь€脫離是由于對全體操作人員要求不嚴所致。焊料槽的溫度檢驗失效或延長了在焊料 槽中的停留時間也會發生脫離。在手工錫焊修整操作中,焊盤脫離大概是由于使用瓦數不當?shù)碾娿t鐵,以及未能進行專業的工藝培訓所致?,F(xiàn)在有些層壓板制造商, 為嚴格的錫焊使用,制造了在高溫下具有高抗剝強度級別的層壓板。

4、如果印制板的設計布線引起的脫離,發生在每一塊板上相同的地方;那么這種印制板必須重新設計。通常,這的確發生在厚銅箔或?qū)Ь€拐直角的地方。有時,長導線也會發生這樣的現象;這是因為熱膨脹系數不同的緣故。

5、PCB設計時候。在可能條件下,從整個印制板上取走重的元件,或在浸焊操作后裝上。通常用一把低瓦數的電烙鐵仔細錫焊,這與元件浸焊相比,基板材料受熱的持續時間要短。

三、尺寸過度變化問題現象征兆:在加工或錫焊后基材尺寸超出公差或不能對準。

檢查方法:在加工過程中充分進行質量控制。

可能的原因:

1.對紙基材料的構造紋理方向未予注意,順向膨脹大約是橫向的一半。而且基材冷卻后不能恢復到它原來的尺寸。

2.層壓板中的局部應力如果沒釋放出來,在加工過程中,有時會引起不規則的尺寸變化。

解決辦法:

1.囑咐全體生產人員經常依相同的構造紋理方向?qū)Π宀南铝?。如果尺寸變化超出容許范圍,可考慮改用基材。

2.與層壓板制造商者聯系,以獲得關于在加工前如何釋放材料應力的建議。
